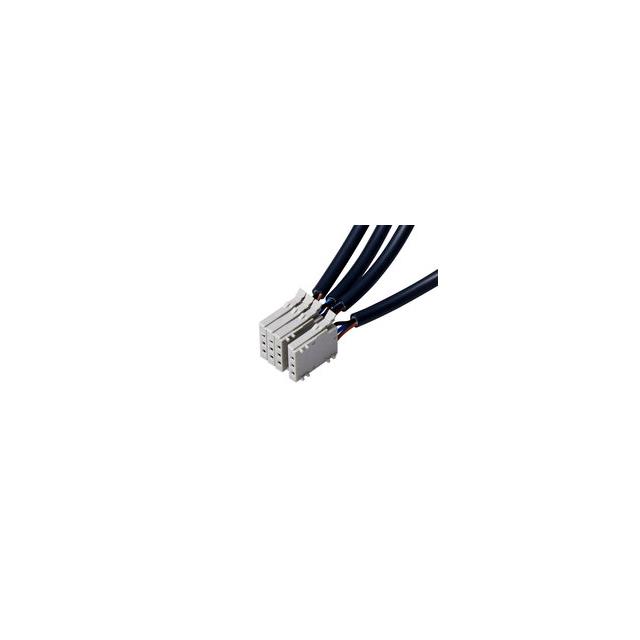

3S503-S530-G00 PN

厂牌: 3M
产品描述: 25-30 AWG Receptacle 3mm 1 5pin 金 灰色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: 3805021
供应商: 海外现货
标准整包数: 1
3M 矩形连接器 - 自由悬挂/面板安装 3S503-S530-G00 PN

3S503-S530-G00 PN概述

    3M™ Mini Stack Connector 技术手册概述

    1. 产品简介


    3M™ Mini Stack Connector 是一种用于传感器线连接的小型插针连接器,旨在减少板载空间和缩短接线时间。与传统的插拔式连接器相比,这种连接器节省了约30%的板载空间,并且在相同操作下可减少大约60%的接线时间。该连接器采用紧凑设计,易于插拔,能够简化传感器和其他电子元件的集成过程,特别适用于自动化制造设备需求日益增长的应用场景。

    2. 技术参数


    - 接触与外壳材料:PBT树脂,UL94V-0防火等级;接触材料为铜合金,金镍电镀。
    - 兼容电线规格:支持从AWG#22到#30的电线,涵盖0.05mm²至0.3mm²的导体横截面积。
    - 电气规格:最大交流/直流电压为32V,最大电流范围根据导线规格不同,最高可达2.0A(适用于AWG22-26),1.5A(适用于AWG27-28)和1.0A(适用于AWG29-30)。
    - 温度范围:工作温度范围为-20°C至+85°C。
    - 尺寸:双层绝缘压缩孔、堆叠桩间距、插入深度和宽度等细节见附图。

    3. 产品特点和优势


    - 节省空间:与3M™ Mini-Clamp连接器相比,3M™ Mini Stack Connector可以节省30%的板载空间。
    - 操作简便:提供快速而简单的接线过程,比传统端子压接节省约60%的时间。
    - 高可靠性:双IDC终止设计提高了连接的可靠性和稳定性。
    - 集成化设计:终端和外壳一体化设计使得处理更加便捷。

    4. 应用案例和使用建议


    - 应用案例:在自动化生产线上广泛应用于传感器和其他电子元件的连接,例如在工业控制系统和智能家居系统中。
    - 使用建议:为了确保最佳性能,在使用过程中应当注意电线规格的选择和正确安装方法。同时,在设备组装过程中应采取适当的保护措施以避免静电损坏。

    5. 兼容性和支持


    - 兼容性:3M™ Mini Stack Connector 设计时充分考虑了与各种标准电线和电路板的兼容性。
    - 支持与维护:3M公司提供了详细的技术文档和在线资源来帮助用户进行安装、配置及故障排除。用户还可以联系当地3M代表获取更多专业支持。

    6. 常见问题与解决方案


    - 问题1:连接器无法完全插入或松动。
    - 解决方案:检查电线规格是否符合要求,并确认连接器安装方向正确。
    - 问题2:长时间使用后接触不良。
    - 解决方案:定期清理连接器内部灰尘,并确保电线接触良好。


    7. 总结和推荐


    综上所述,3M™ Mini Stack Connector 以其卓越的空间利用率、高效的操作流程和广泛的应用领域成为市场上一款极具竞争力的产品。对于需要高效集成电子元件并优化电路布局的设计工程师来说,这款连接器无疑是一个理想选择。因此,我强烈推荐这一款产品。

3S503-S530-G00 PN参数

参数
针脚数 5pin
触头镀层
颜色 灰色
触头镀层厚度 -
线规 25-30 AWG
排数 1
间距 3mm
电缆端接 IDC
类型 Receptacle
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
