929667-01-06-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 12pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929667-01-06-I
供应商: 国内现货
标准整包数: 1

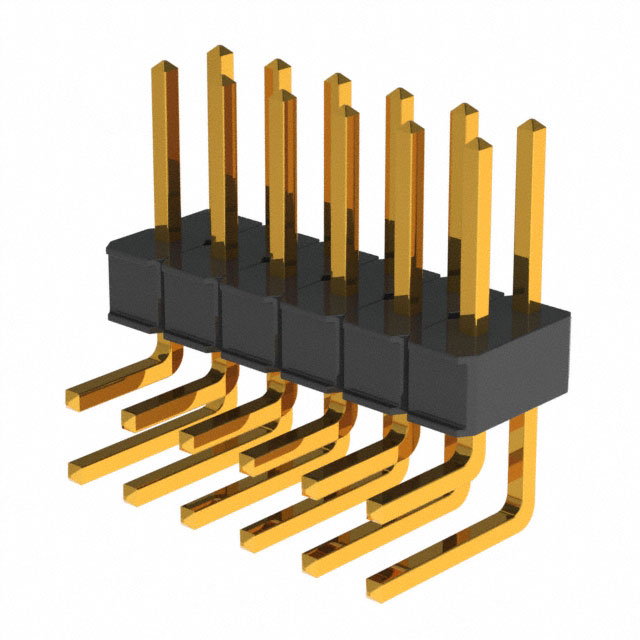

3M 矩形连接器 - 针座 - 公插针 929667-01-06-I

929667-01-06-I概述

    3M™ Pin Strip Header 单双排电子连接器技术手册

    产品简介


    3M™ Pin Strip Header 是一种单双排插针式连接器,适用于各种电子设备。其设计具有多种尾部结构(直角和直焊)和镀层选项(金、缎面锡和锡铅合金),可广泛应用于各类电子电路中。这种连接器适用于多种焊接工艺,如波峰焊和红外线焊接,以适应不同的制造需求。主要特性包括堆叠功能、高耐温塑料外壳和较高的电气性能,使其成为高可靠性应用的理想选择。

    技术参数


    - 绝缘材料: 玻璃填充聚对苯二甲酸丁二醇酯 (PBT) 或高耐温聚对苯二甲酸环己烷二甲醇酯 (PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 触点材料: 铜合金
    - 镀层:
    - 基底层: 50 微英寸镍
    - 擦拭区域和焊尾: 金、缎面锡、锡铅合金 (根据订单信息)
    - 电气参数:
    - 电流额定值: 2.5 A
    - 绝缘电阻: 在 500 VDC 下 > 5 × 10^9 Ω
    - 耐电压: 海平面下 1500 VRMS
    - 环境参数:
    - 温度范围: -40°C 至 +105°C
    - 工艺等级: PCT 部件最大绝缘温度 260°C (仅适用于波峰焊工艺)

    产品特点和优势


    - 堆叠功能: 允许连接器之间堆叠,增加了布局灵活性。
    - 镀层选项: 用户可以根据具体应用选择镀金、缎面锡或锡铅合金,提供了更多样化的应用可能性。
    - 高耐温塑料: 采用高耐温塑料制成,适合于各种焊接工艺。
    - 焊脚间距: 标准焊脚间距设计使得焊接过程更简单且可靠。
    - 板载针保持功能: 可选的板载针保持功能增强了产品的稳定性。

    应用案例和使用建议


    这种连接器广泛应用于消费电子、通信设备、工业自动化等领域。例如,在汽车电子系统中,它们可以用于车身控制模块之间的连接;在通信设备中,它们可以用于信号传输模块的接口连接。建议在使用时确保正确的焊盘布局,以保证良好的焊接质量和长期可靠性。对于高振动环境下的应用,考虑选择带有板载针保持功能的产品。

    兼容性和支持


    该连接器与其他标准尺寸的电子元器件兼容,易于集成到现有的电子系统中。3M公司提供详细的技术文档和支持服务,以帮助客户顺利实施和调试。此外,该公司还提供长达 90 天的质量保证,保证产品在正常使用条件下的可靠性和性能。

    常见问题与解决方案


    - Q: 连接器无法正确插入插座
    - A: 检查焊盘布局是否符合推荐要求,必要时重新焊接。
    - Q: 连接器耐电压不足
    - A: 检查是否有镀层脱落或损坏,确认连接器没有物理损伤。
    - Q: 产品不符合环保标准
    - A: 请联系制造商获取详细的合规信息和更新。

    总结和推荐


    综上所述,3M™ Pin Strip Header 单双排插针式连接器凭借其高可靠性和多样化的镀层选择,在众多应用领域中表现出色。尽管价格可能稍高于普通连接器,但考虑到其卓越的性能和长期可靠性,仍然是值得推荐的选择。对于需要在恶劣环境中工作的应用,这款连接器尤为合适。

929667-01-06-I参数

参数
针脚数 12pin
类型 Header,Push-Pull
触头镀层 - 配接
颜色 黑色
防护等级 -
间距-配接 2.54mm
额定电流 2.5A
排数 2
触头镀层厚度 - 配接 250nm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929667-01-06-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929667-01-06-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929667-01-06-I 929667-01-06-I数据手册

929667-01-06-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
