8125/05

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-8125/05
供应商: 期货订购
标准整包数: 5
3M 扁平带状线缆 8125/05

8125/05概述

    3M™ Round Conductor Flat Cable 产品技术手册

    产品简介

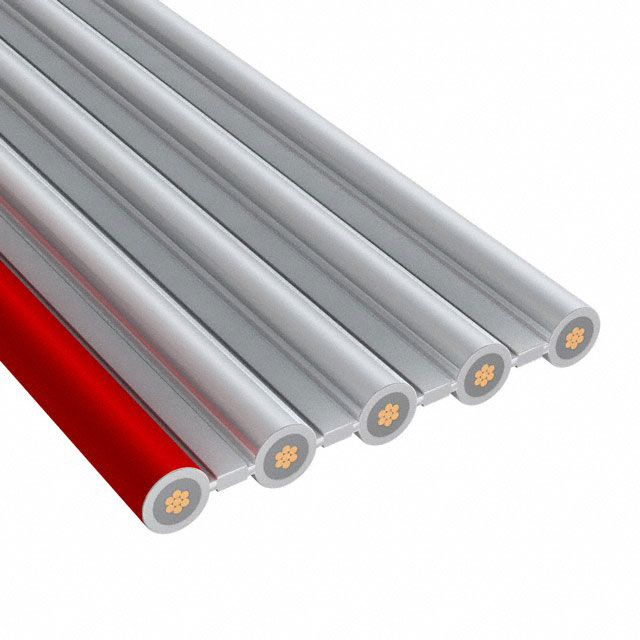

    3M™ Round Conductor Flat Cable(型号:8125系列)是一款专为电源应用设计的柔性电缆。其主要特征是高电流承载能力,适用于需要频繁弯曲和移动的应用场景。该电缆由24 AWG绞合镀锡铜导线制成,具有出色的柔韧性和长寿命。单个绝缘导体层压到PVC背衬上,可轻松分离用于分支连接或离散端接。

    技术参数


    - 材料: 聚氯乙烯(PVC)
    - 颜色: 深灰色电线
    - 导线规格: 24 AWG,7 × 32绞合镀锡铜
    - 电压等级: 美国:300V;加拿大:150V;欧盟:<50V
    - 绝缘电阻: >1×10^10 Ω/10英尺
    - 特性阻抗: 不平衡,136Ω
    - 电容: 不平衡,9.6 pF/英尺
    - 电感: 不平衡,0.18μH/英尺
    - 传播延迟: 不平衡,1.30 ns/英尺
    - 传播速度: 不平衡,78%
    - 温度范围: -20°C 至 +105°C(美国),-20°C 至 +80°C(加拿大)
    - 阻燃等级: 美国:VW-1;加拿大:FT1

    产品特点和优势


    1. 高电流承载能力: 适用于电力传输需求较高的应用。
    2. 耐久性和灵活性: 24 AWG绞合镀锡铜导线提高了柔韧性并延长了使用寿命。
    3. 易分支和端接: 单独绝缘导线层压于PVC背衬上,易于进行分支或离散端接。
    4. 环保: RoHS合规,符合严格的环保标准。
    5. 温度适应性强: 广泛的工作温度范围确保在各种环境下的稳定运行。

    应用案例和使用建议


    3M™ Round Conductor Flat Cable 在多种工业和消费电子领域有广泛应用。例如,在汽车制造业中,可以用于连接传感器和控制系统;在消费电子产品中,可以用于充电线和USB连接线。为了最大化该产品的效能,建议在安装时尽量避免尖锐物体的挤压,并确保良好的散热条件。

    兼容性和支持


    该产品与标准接口和设备具有良好的兼容性。如需更多信息或技术支持,请联系3M官方客服。此外,3M提供多种定制选项,以满足特定的客户需求。

    常见问题与解决方案


    - 问题: 导线分支后出现接触不良。
    - 解决方法: 确保分支处充分剥离绝缘层并正确端接。
    - 问题: 电缆无法承受高温。
    - 解决方法: 使用更高温度范围的电缆型号或采取散热措施。
    - 问题: 信号传输不稳定。
    - 解决方法: 确认连接的终端匹配良好,并检查是否有干扰源。

    总结和推荐


    3M™ Round Conductor Flat Cable是一款高性能、多功能的电子元件。其出色的电流承载能力和广泛的适用温度范围使其在多个行业中表现出色。我们强烈推荐该产品给需要高可靠性和耐用性的应用场合。总体而言,该产品在性价比、性能和耐用性方面均表现优异,是非常值得选择的产品。

8125/05参数

参数
100.0' (30.48m)
零件状态 在售

8125/05厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8125/05数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 8125/05 8125/05数据手册

8125/05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 104.7761 ¥ 869.6413
库存: 5000
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 4348.2
