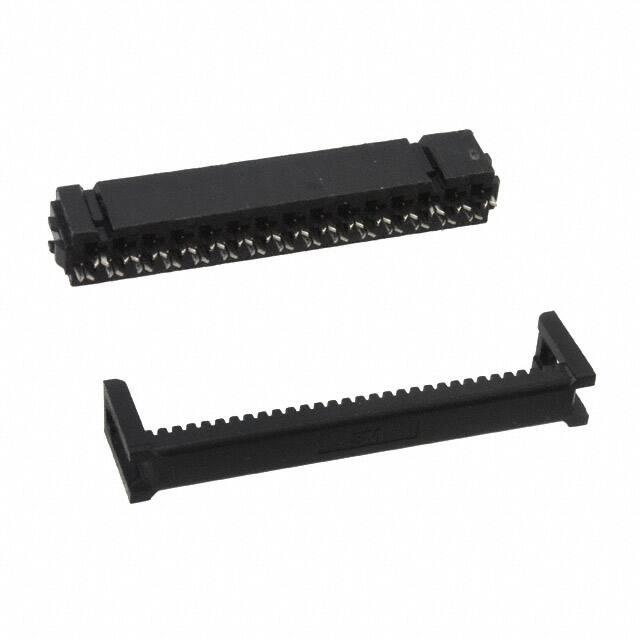

D89130-0031HK

厂牌: 3M
产品描述: 26-28 AWG Receptacle 2.54mm 2 30pin 380nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装 42.7mm(长度)*7.6mm(宽度)
供应商型号: FA-D89130-0031HK
供应商: Avnet
标准整包数: 1
3M 矩形连接器 - 自由悬挂/面板安装 D89130-0031HK

D89130-0031HK概述

    3M D891 Series IDC Ribbon Cable Socket 技术手册

    产品简介


    3M D891 系列 IDC(Insulation Displacement Contact)插槽是专为0.100英寸 x 0.100英寸、0.050英寸节距的电缆设计的插槽。这款插座主要用于连接扁平带状电缆到印刷电路板(PCB),广泛应用于电信、数据通信、工业控制等领域。它通过绝缘位移接触技术实现可靠而高效的电气连接,适用于需要高密度互连的应用场景。

    技术参数


    - 型号和规格:D891XX-0XX1HK
    - 触点数量:见表1
    - 触点镀层:镍底层,金镀层(整体镍50μm,触点区域金15μm)
    - 材料:绝缘材料为玻璃填充聚酯,接触材料为磷青铜
    - 电气特性:
    - 绝缘电阻:>1 X 10^9 Ω @ 500VDC
    - 耐电压:1,000VRMS @ 海平面
    - 环境适应性:
    - 工作温度范围:-55°C 至 +105°C
    - 阻燃等级:UL94V-0

    产品特点和优势


    1. 高可靠性:通过绝缘位移接触技术确保稳定的电气连接。
    2. 高密度互连:可实现紧凑布局,适用于高密度互连需求的应用场景。
    3. 易于装配:采用预装式设计,便于手动和半自动装配设备加载。
    4. 增强防误锁机制:中心凸起设计防止在运输过程中过早锁定。
    5. 双面拉拔手柄:可选双面粘合剂拉拔手柄,便于快速插拔。

    应用案例和使用建议


    该产品常用于需要高密度互连的应用,例如电信网络、数据中心、工业自动化设备等。建议在使用时确保按照规范操作,选择合适的电缆和接线工具。如需堆叠配置,可参考推荐的针脚排列模式(见图)以避免电气干扰和物理损坏。

    兼容性和支持


    该产品与常见的0.050英寸节距的扁平带状电缆完全兼容。3M公司提供技术支持和售后服务,如有任何疑问或需要订购配件,可通过官方网站或客服电话获取帮助。

    常见问题与解决方案


    1. Q: 插槽安装不牢固?
    - A: 确认插槽与电缆接触良好,检查是否已正确压接。必要时可更换压接工具或重新进行压接。

    2. Q: 电气连接不稳定?
    - A: 检查触点是否有损坏或污染,确保触点表面干净且无氧化。如果问题依旧,建议联系3M官方技术支持。

    总结和推荐


    3M D891 系列 IDC 插座凭借其高可靠性和灵活性,在高密度互连应用中表现出色。它不仅适合电信、数据通信等领域,也适用于工业自动化设备。鉴于其出色的性能和强大的支持体系,强烈推荐在高要求应用中使用此产品。

D89130-0031HK参数

参数
触头镀层厚度 380nm
针脚数 30pin
触头镀层
排数 2
线规 26-28 AWG
颜色 灰色
类型 Receptacle
电缆端接 IDC
间距 2.54mm
长*宽*高 42.7mm(长度)*7.6mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

D89130-0031HK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

D89130-0031HK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M D89130-0031HK D89130-0031HK数据手册

D89130-0031HK封装设计

查看详情并下载
Symbol
Footprint
3D Model
