首页  >  产品百科  >  929647-01-06-I

929647-01-06-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 6pin 2.5A 250nm 金 黑色 通孔安装 15.2mm(长度)*2.92mm(高度)
供应商型号: 3M156515-06-ND
供应商: Digi-Key
标准整包数: 1

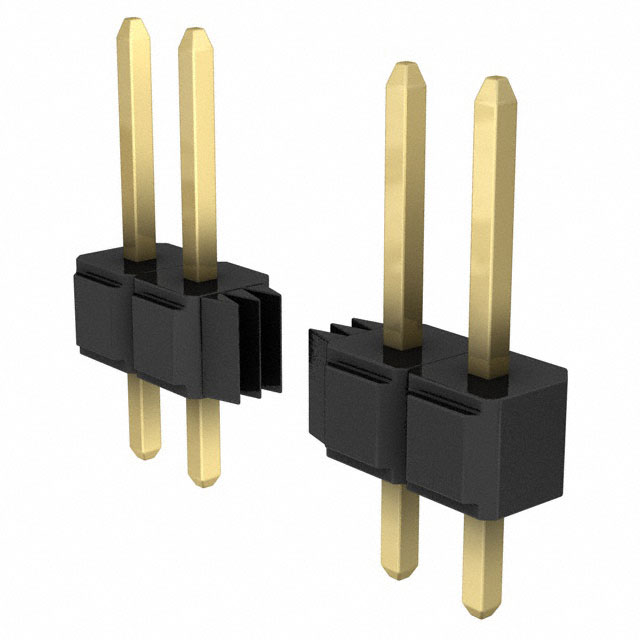

3M 矩形连接器 - 针座 - 公插针 929647-01-06-I

929647-01-06-I概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册

    产品简介


    3M™ Pin Strip Header 单双排插头是一种用于连接电子元件的组件,适用于多种电子设备和应用领域。该系列产品提供直角和直式焊尾两种版本,适用于不同的焊接工艺(如波峰焊接或红外焊接),并在设计上提供了多种可选的镀层材料(如金、镀锡或镀铅锡)。其主要功能是通过可靠的物理和电气连接来确保电路的正常运行。

    技术参数


    - 绝缘材料: 玻璃纤维增强聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 接触镀层:
    - 底镀镍:50 微英寸 [1.27 微米]
    - 擦拭区域和焊尾:见订购信息(金、丝光锡、锡铅选项)
    - 额定电流: 2.5 A
    - 绝缘电阻: 在500 V DC下大于5×10^9 欧姆
    - 耐压能力: 海拔高度下1500 VRMS
    - 温度范围: -40°C 至 +105°C
    - 焊接过程温度限制: PCT部分为260°C(J-STD-020C标准)
    - 湿度敏感度等级: 1级(J-STD-020C标准,仅适用于PCT部分)

    产品特点和优势


    - 可堆叠: 可以与其他相同类型的插头进行堆叠,从而实现更多通道的连接。
    - 镀层选择: 金、丝光锡、锡铅镀层等多种选择,以适应不同的使用环境和需求。
    - 高温度塑料: 支持波峰焊或红外焊,能够承受较高的焊接温度。
    - 焊脚间距: 0.100 ± 0.003 英寸,精确设计以保证良好的机械连接。
    - 板载针保持功能: 可选的板载针保持功能可以增加连接可靠性。
    - 高安全性: 产品符合多项国际安全和环保标准,如UL认证(E680803)、欧盟RoHS指令等。

    应用案例和使用建议


    - 应用实例: 3M™ Pin Strip Header 单双排插头广泛应用于工业自动化、汽车电子、通信设备等领域,如电机控制板、传感器接口、模块化连接系统等。
    - 使用建议:
    - 在进行焊接前,确保焊接区域清洁无杂质,避免虚焊或短路。
    - 在高湿度环境中使用时,注意焊接后的防潮处理,防止湿气导致的腐蚀。
    - 对于双排插头,建议避免切割单个针脚,以保持结构稳定性和可靠性。

    兼容性和支持


    - 兼容性: 该系列产品与其他标准的插头接口兼容,适用于广泛的电路板设计。
    - 技术支持: 3M公司提供详细的订购信息和技术文档,包括多种配置选项。客户可以通过拨打800-225-5373获取技术支持和购买信息。

    常见问题与解决方案


    - 问题1: 焊接后接触不良
    - 解决方案: 检查焊接温度是否合适,确保焊点光滑无毛刺。
    - 问题2: 插头在高温环境下工作不稳定
    - 解决方案: 确保使用的插头型号符合高温要求,查看产品技术参数中的温度范围。
    - 问题3: 插拔次数减少
    - 解决方案: 检查是否超过规定的插拔次数,考虑更换新插头。

    总结和推荐


    3M™ Pin Strip Header 单双排插头系列以其优异的性能和多样化的配置选项,在多个行业和应用中表现出色。其可靠的设计、广泛的兼容性以及出色的电气特性使其成为电子元件连接的理想选择。强烈推荐该产品给需要高性能、高可靠性的电子应用项目。

929647-01-06-I参数

参数
间距-配接 2.54mm
额定电流 2.5A
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
防护等级 -
颜色 黑色
排数 1
类型 Breakaway,Header,Push-Pull
针脚数 6pin
长*宽*高 15.2mm(长度)*2.92mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-01-06-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-01-06-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-01-06-I 929647-01-06-I数据手册

929647-01-06-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.806 ¥ 26.0818
10+ $ 2.2121 ¥ 20.3635
100+ $ 1.9766 ¥ 18.1961
500+ $ 1.6472 ¥ 15.1635
1000+ $ 1.4119 ¥ 12.9973
5000+ $ 1.2519 ¥ 11.5243
库存: 346
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.08
