8125/06 100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Round Conductor Flat Cable
供应商型号: H-8125/06 100
供应商: Heilind
标准整包数: 5
3M 扁平带状线缆 8125/06 100

8125/06 100概述

    # 3M™ Round Conductor Flat Cable 技术手册解析

    产品简介

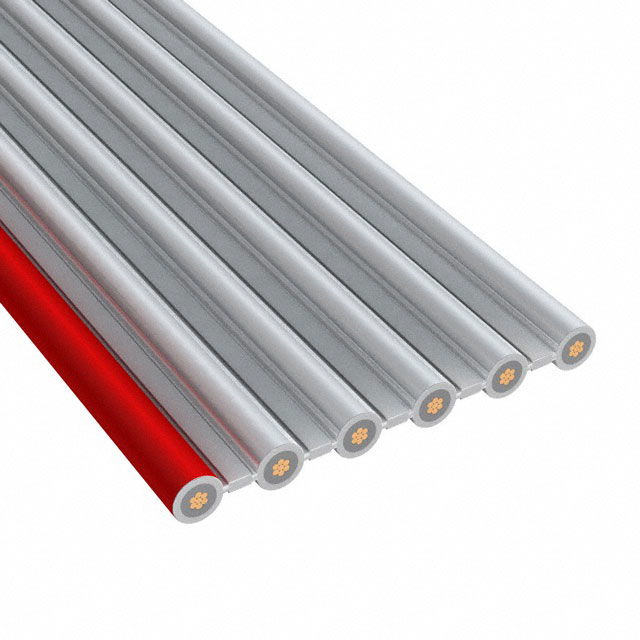

    3M™ Round Conductor Flat Cable 是一款专为高电流承载需求设计的扁平电缆产品,型号为 8125 系列。它采用 24 AWG 规格的镀锡绞合铜线,具备柔韧性好且使用寿命长的特点。此款电缆的独特之处在于其绝缘导体通过 PVC 背衬层整合成束,且可通过简单分离用于分支或独立端接。该产品符合 RoHS 标准,广泛应用于需要高效能电力传输的工业和消费电子领域。

    技术参数


    | 类别 | 详细信息 |

    | 绝缘材料 | 聚氯乙烯 (PVC) |
    | 颜色 | 深灰色电线 |
    | 电压等级 | 美国:300V;加拿大:150V;欧盟:<50V |
    | 绝缘电阻 | > 1 × 10¹⁰ Ω/10 英尺(每米值) |
    | 特性阻抗 | 不平衡模式:136 Ω |
    | 电容 | 不平衡模式:9.6 pF/英尺(31.5 pF/米) |
    | 电感 | 不平衡模式:0.18 µH/英尺(0.59 µH/米) |
    | 传播延迟 | 不平衡模式:1.30 ns/英尺(4.27 ns/米) |
    | 传播速度 | 不平衡模式:78% |
    | 温度范围 | -20°C 至 +105°C(加拿大:-20°C 至 +80°C) |
    | 阻燃等级 | 美国:VW-1;加拿大:FT1 |

    产品特点和优势


    特点
    - 灵活耐用:24 AWG 的镀锡绞合铜线确保了电缆的灵活性和长期可靠性。
    - 易于分支:导体间的 PVC 背衬层可方便分离,便于分支及独立端接。
    - 环保合规:RoHS 认证,满足全球环保标准。
    优势
    - 高电流承载能力:特别适合于需要大功率传输的应用场合。
    - 延长使用寿命:镀锡工艺减少腐蚀风险,增强抗疲劳性能。
    - 广泛兼容性:适用于多种工业设备、消费电子产品和通信设施。

    应用案例和使用建议


    应用案例
    - 工业控制设备内部布线
    - 数据中心电源连接
    - 智能家电的内部布线
    使用建议
    1. 在安装过程中避免过度拉伸电缆,以防止损害绞合结构。
    2. 确保电缆与终端设备正确匹配,以达到最佳性能。
    3. 定期检查电缆的物理完整性,特别是在高负载运行条件下。

    兼容性和支持


    3M™ Round Conductor Flat Cable 与主流电子元器件和系统具有良好的兼容性,尤其适合需要高可靠性的应用场景。3M 提供专业的技术支持服务,如有疑问可通过官网或客服热线联系。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导体分离困难 | 使用锋利但不尖锐的工具小心操作,避免损坏绝缘层。 |
    | 温度超出额定范围 | 避免在极端温度环境下长期使用,采取适当的散热措施。 |
    | 长期使用后信号衰减 | 定期检测绝缘电阻和阻抗值,及时更换受损部件。 |

    总结和推荐


    综合评估
    3M™ Round Conductor Flat Cable 以其卓越的电流承载能力和灵活的设计脱颖而出。其出色的机械性能和电气特性使其成为工业和消费领域的理想选择。此外,RoHS 合规性和环保特性进一步提升了其市场竞争力。
    推荐
    强烈推荐使用此款电缆用于需要高效能电力传输的应用场景。无论是在复杂工业环境还是智能家居中,其可靠性和适应性都表现优异。

    免责声明:本文所有信息均来自提供的技术手册内容,并遵循 3M 的官方说明。具体应用需根据实际情况进一步验证。

8125/06 100参数

参数
长*宽*高 14.43mm(宽度)
零件状态 在售
包装方式 散装

8125/06 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8125/06 100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 8125/06 100 8125/06 100数据手册

8125/06 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 137.5656 ¥ 1237.5948
10+ $ 135.3818 ¥ 1217.9492
15+ $ 133.2665 ¥ 1198.9191
65+ $ 131.2163 ¥ 1180.4739
库存: 0
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
