首页  >  产品百科  >  45112-010030

45112-010030

厂牌: 3M
产品描述: 30 AWG Receptacle 1.27mm 2 12pin 760nm 金 IDC 导线安装,自由悬挂,通孔安装 11.93mm(长度)*5.33mm(高度)
供应商型号: 517-45112-010030
供应商: Mouser
标准整包数: 1

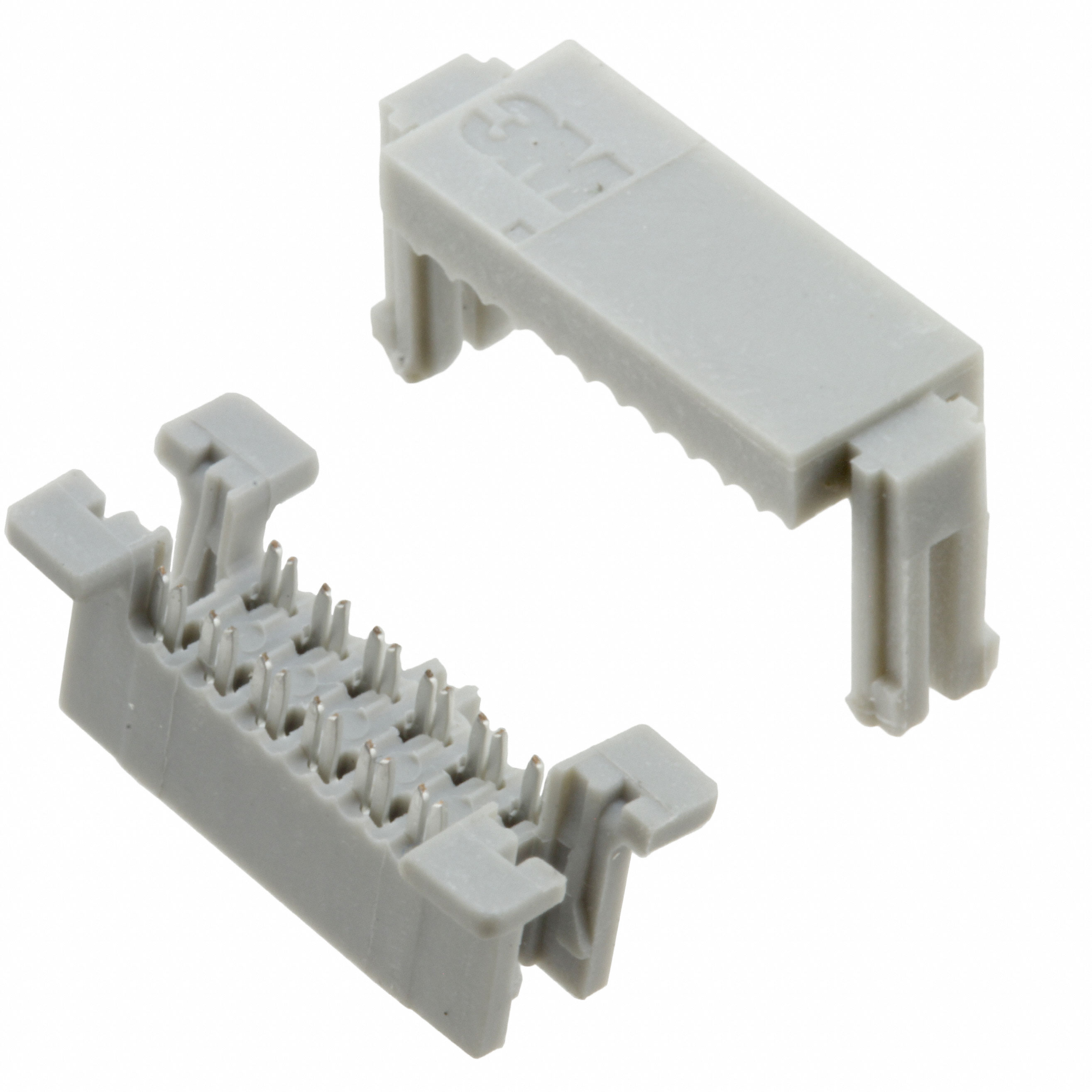

3M 矩形连接器 - 自由悬挂/面板安装 45112-010030

45112-010030概述


    产品简介


    3M公司自成立以来一直是连接器领域的领导者之一,特别以其绝缘位移接触(IDC)技术闻名。如今,3M推出了全新的系列产品以延续其创新传统,其中包括3M线缆安装插座组件451系列和3M屏蔽式板载插头452系列。这些新型连接器旨在提供高度集成、紧凑且可靠的解决方案,适用于多种电子产品设计中。

    技术参数


    - 电流额定值:所有线路带电时,1.0A;6条线路带电时,1.5A;单条线路带电时,2.5A(符合EIA 364-70标准)
    - 电压额定值:最小125V
    - 绝缘电阻:在500V DC下大于1×10^9欧姆
    - 耐压能力:1250V ACrms(海平面)
    - 操作温度范围:-65°C至+105°C
    - 加工温度:最高可达260°C
    - 无铅焊接:是
    - 湿度敏感度等级:MSL1级(符合J-STD-020标准)

    产品特点和优势


    - 小型化设计:451系列采用细间距设计,实现高连接密度,而452系列则能最大限度地减少PCB面积。
    - 多种可选配置:451系列提供了摩擦闩锁配置,增强了防意外断开的能力;452系列支持垂直、通孔和SMT配置。
    - 灵活性和兼容性:452系列具备弹出和锁定功能,减少了体积增加。此外,SMT版本可采用卷带包装,适用于自动化放置应用。
    - 可靠性:提供镀金(30 µ" Au)和闪镀金(Au flash)选项,延长使用寿命。

    应用案例和使用建议


    - 应用案例:451系列适用于空间受限的设计中,如手机、笔记本电脑、工业控制设备等。452系列常用于需要高灵活性和小尺寸的应用场合,如消费电子、医疗设备和汽车系统。
    - 使用建议:为了提高电缆的稳定性,在使用451系列时可以考虑添加可选的应力缓解配件。对于452系列,应确保正确选择和安装配置,以充分利用其弹出和锁定功能。

    兼容性和支持


    - 兼容性:451系列插座组件可以与452系列屏蔽式板载插头兼容。
    - 支持:3M提供广泛的客户支持服务,包括技术咨询和售后维护,确保用户能够充分利用产品优势。

    常见问题与解决方案


    - 问题:如何防止连接器在使用过程中意外断开?
    - 解决方案:可以使用451系列的摩擦闩锁配置来增强保护。
    - 问题:在进行焊接时,如何避免损坏连接器?
    - 解决方案:应确保加工温度不超过260°C,且选用合适的无铅焊料。
    - 问题:如何保证连接器在极端环境下的稳定运行?
    - 解决方案:选择合适的工作温度范围内的连接器,并注意防护措施。

    总结和推荐


    总体而言,3M的451系列和452系列连接器产品具有高集成度、灵活配置和可靠性能的特点。其广泛的温度适应范围和多样化的应用场景使其成为电子设备设计的理想选择。推荐设计师和制造商根据具体需求选择合适的配置,并利用3M提供的全面支持服务,以最大化产品效能。

45112-010030参数

参数
排数 2
类型 Receptacle
触头镀层
触头镀层厚度 760nm
颜色 -
电缆端接 IDC
线规 30 AWG
针脚数 12pin
间距 1.27mm
长*宽*高 11.93mm(长度)*5.33mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

45112-010030厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

45112-010030数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 45112-010030 45112-010030数据手册

45112-010030封装设计

查看详情并下载
Symbol
Footprint
3D Model
