首页  >  产品百科  >  N7E50-D516PG-30

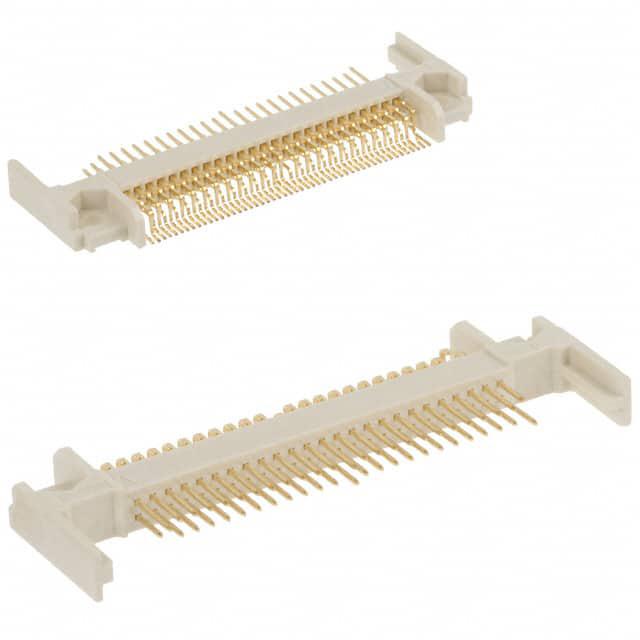

N7E50-D516PG-30

厂牌: 3M
产品描述: Connector 50pin 正常,标准-顶部 4mm CompactFlash - Type I 标准安装,贴片安装,顶部安装 48mm(长度)*15.6mm(高度)
供应商型号: 3858775
供应商: 海外现货
标准整包数: 1
3M 存储器连接器 - PC 卡插槽 N7E50-D516PG-30

N7E50-D516PG-30概述

    # 3M™ CF Card Header 技术手册解析

    产品简介


    基本介绍
    3M™ CF Card Header 是一款专为 CompactFlash(CF)卡设计的低轮廓表面贴装连接器,属于 7E50 系列产品。它符合 CompactFlash Association(CFA)标准,旨在提供高效可靠的连接解决方案。该产品适用于需要高密度连接和紧凑设计的应用场景,广泛应用于嵌入式系统、工业控制设备、医疗仪器及消费类电子产品等领域。
    主要功能
    - 支持 CompactFlash Type I 卡,采用低轮廓设计。
    - 配备可选的弹出式设计(ejector),便于更换 CF 卡。
    - 提供优异的电气特性和机械性能,确保稳定的数据传输。
    应用领域
    - 工业自动化
    - 医疗设备
    - 数码相机和便携式存储设备
    - 航空航天与国防领域
    - 智能能源与物联网设备

    技术参数


    以下为 3M™ CF Card Header 的关键技术规格:
    | 参数类别 | 规格 |

    | 物理特性
    | 外形尺寸 | 48.0 mm × 45.0 mm × 4.0 mm |
    | 插槽间距 | 0.635 mm |
    | 弹出机制 | 支持(选配) |
    | 材质 | LCP(液晶聚合物)外壳 |
    | 颜色 | 米黄色 |
    | 标记 | 3M Logo、Part Number 和生产日期编码 |
    | 电气特性
    | 接触材料 | 铜合金 |
    | 接触镀层 | 80/20 PdNi 覆金(Au Flash),润滑处理 |
    | 接触电流容量 | 0.5 A |
    | 绝缘电阻 | ≥1×10⁹ Ω(500 VDC),环境调节后 ≥1×10⁸ Ω |
    | 耐电压 | 500 VRMS(海平面) |
    | 工作环境
    | 温度范围 | -55°C 至 +85°C |
    | 工艺极限 | 最大 260°C(J-STD-020C 标准) |

    产品特点和优势


    1. 低轮廓设计:仅为 4.0 mm,有效节省空间,适合紧凑型设备设计。
    2. 可靠接触:采用液态晶聚合物(LCP)外壳,具备卓越的绝缘性能和耐热性。
    3. 可选弹出机制:方便用户快速插入或取出 CompactFlash 卡,提升使用体验。
    4. 化学合规性:符合多项环保标准(如 RoHS 和中国 RoHS),适用于全球市场。
    5. 耐用性:支持高达 260°C 的回流焊接工艺,确保长期稳定运行。

    应用案例和使用建议


    应用场景
    - 工业控制系统:用于实时数据记录和分析。
    - 医疗设备:支持数据采集和存储功能。
    - 消费电子:例如数码相机和媒体播放器。
    使用建议
    1. 正确安装方向:参考手册中的插入方向图,避免错误安装导致损坏。
    2. 合理温度控制:在极端环境中需注意热管理,确保工作温度不超过额定范围。
    3. 选用合适选项:根据实际需求选择是否添加弹出机制,以平衡成本和功能需求。

    兼容性和支持


    - 兼容性:支持 CompactFlash Type I 标准,可与其他主流品牌 CF 卡兼容。
    - 技术支持:提供 3M 官方技术支持热线(800-225-5373),确保用户获得专业指导。
    - 维护信息:如需更换部件,可单独订购弹出机构组件(D7E50-8316-03)。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | CF 卡无法正确插入 | 确认安装方向,检查是否对齐标记 |
    | 连接器接触不良 | 重新焊接或清洁金手指 |
    | 工作温度异常报警 | 检查设备散热设计或调整工作环境温度范围 |

    总结和推荐


    产品评估
    3M™ CF Card Header 在结构设计、电气性能和可靠性方面表现出色,尤其适合需要高密度、低轮廓连接的工业级应用场景。其优异的兼容性、多样化的配置选项和完善的售后支持使其在市场上具有较高的竞争力。
    推荐结论
    强烈推荐给需要高性能、高可靠性的 CompactFlash 接口解决方案的设计工程师和系统集成商。对于追求品质和稳定性的一线品牌用户,该产品无疑是理想选择。

N7E50-D516PG-30参数

参数
针脚数 50pin
类型 Connector
卡类型 CompactFlash - Type I
安装特性 正常,标准-顶部
板上高度 4mm
长*宽*高 48mm(长度)*15.6mm(高度)
安装方式 标准安装,贴片安装,顶部安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘
