3448-59

产品分类: 卡边缘连接器 - 配件
厂牌: 3M

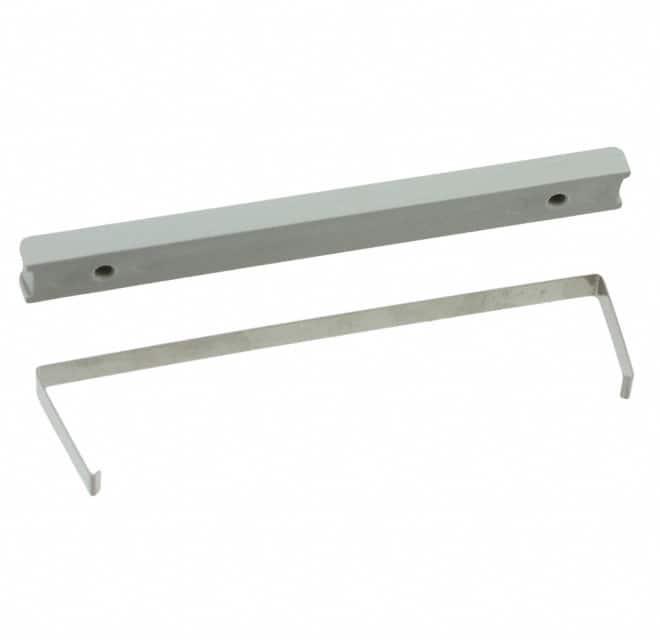

产品描述: Connector Accessories Strain Relief Straight Box
供应商型号: MCSR64-ND
供应商: Digi-Key
标准整包数: 1

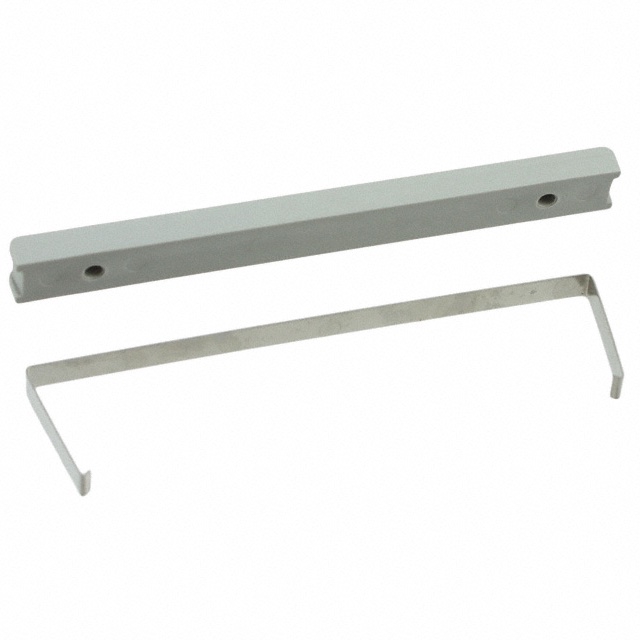

3M 卡边缘连接器 - 配件 3448-59

3448-59概述

    3M™ Card-Edge .100″ Without Mounting Flange 3000 Series 技术手册

    产品简介


    3M™ Card-Edge .100″ Without Mounting Flange 3000 系列是一款高性能的电子连接器,广泛应用于各类电路板和计算机接口中。该系列产品具有多种触点数量(从 10 到 64),适用于不同类型的电路需求。主要功能包括提供稳定可靠的电气连接和机械支持,确保电路板之间高效传输信号。

    技术参数


    | 参数类别 | 具体指标 |

    | 绝缘材料 | 玻璃填充聚酯(PBT) |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 灰色 |
    | 触点材料 | 铜合金 |
    | 盖板材料 | 不锈钢 |
    | 电镀 | 底层和 U 形槽:镍 100 微英寸 [2.54 微米],擦拭区域:金 30 微英寸 [0.76 微米] |
    | 适用线缆 | 26 和 28 AWG 实心和绞合线缆 |
    | 电流容量 | 1 安培 |
    | 绝缘电阻 | ≥1 × 10^9 欧姆(500 VDC) |
    | 耐压 | 1000 VRMS(海平面) |
    | 温度范围 | -55°C 至 +105°C |

    产品特点和优势


    1. 增强型卡边缘设计:抗弯曲,保证接触性能的一致性。
    2. 金属盖板:提供优异的覆盖保持力。
    3. 分叉触点:与印刷电路板可靠接触。
    4. 可选锁紧插头:提供极化和/或锁定功能。
    5. 可选应力缓解:减少线缆拉力对连接器的影响。
    6. 符合RoHS标准:无铅、无汞、无六价铬、无多溴联苯或多溴二苯醚,且镉含量不超过0.01%。

    应用案例和使用建议


    - 应用案例:该系列产品常用于计算机主板、网络设备、工业控制系统等领域。
    - 使用建议:
    - 使用推荐的工具进行安装,如 3M™ 3640 压接机、3M™ 3443-63 定位板和 3M™ 3442-30 压接装置。
    - 确保焊接温度和时间控制得当,以避免对连接器造成损伤。
    - 在高振动环境下,建议增加额外的固定措施以提高稳定性。

    兼容性和支持


    - 兼容性:与标准印刷电路板(PCB)兼容。
    - 支持服务:3M 提供技术咨询、销售和订单服务。若有疑问或需要进一步支持,可拨打 800-225-5373 联系 3M 公司。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确保焊接质量良好,检查触点是否有腐蚀或污染。 |
    | 插入力过大 | 检查是否安装正确,确保没有异物干扰。 |
    | 连接松动 | 使用推荐的盖板和锁紧插头,确保连接牢固。 |

    总结和推荐


    3M™ Card-Edge .100″ Without Mounting Flange 3000 系列凭借其卓越的设计和稳定的性能,在电子连接器市场中表现出色。适用于多种复杂应用环境,具有出色的可靠性。我们强烈推荐此产品用于需要高质量连接解决方案的应用场合。

3448-59参数

参数
安装方式 PCB安装
零件状态 在售
包装方式 散装

3448-59厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3448-59数据手册

厂牌 PDF简要描述 下载
3M 卡边缘连接器 - 配件 3M 3448-59 3448-59数据手册

3448-59封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.3312 ¥ 78.8486
10+ $ 7.6388 ¥ 63.9272
25+ $ 7.1602 ¥ 59.9219
50+ $ 6.818 ¥ 57.0584
100+ $ 6.4926 ¥ 54.3351
250+ $ 6.0862 ¥ 50.9343
500+ $ 5.796 ¥ 48.505
1000+ $ 5.5196 ¥ 46.1923
库存: 74
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 78.84
