929647-05-34-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 34pin 2.5A 250nm 金 黑色 通孔安装 86.4mm*2.92mm*2.54mm
供应商型号: 929647-05-34-I
供应商: 国内现货
标准整包数: 1

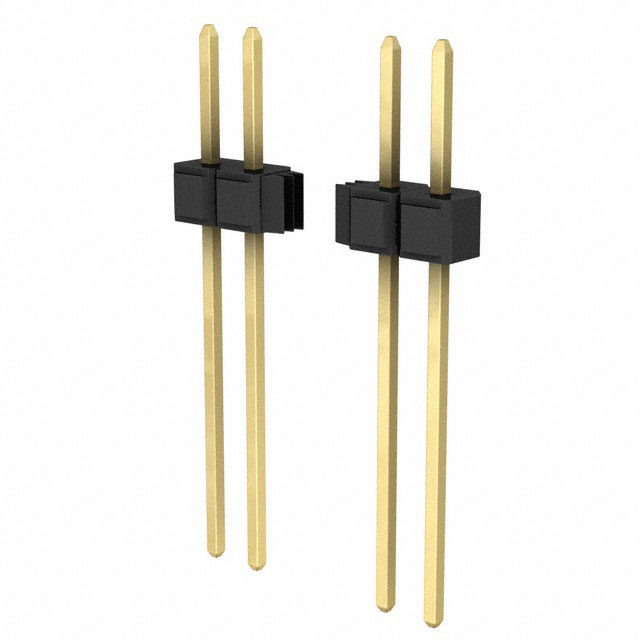

3M 矩形连接器 - 针座 - 公插针 929647-05-34-I

929647-05-34-I概述

    3M™ Pin Strip Header Single and Dual Row — 技术手册

    产品简介


    3M™ Pin Strip Header单排和双排系列是适用于电路板连接的重要组件。该系列产品提供了多种配置选项,包括直角和垂直插针尾端选择,同时具备焊接尾端,可以适应各种焊接工艺(如波峰焊和红外回流焊)。它们广泛应用于工业控制、通信系统、消费电子产品等领域。

    技术参数


    物理属性
    - 绝缘材料:玻璃纤维增强聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触表面处理:镍底镀层(50μ英寸),提供金、磨砂锡、锡铅镀层
    电气属性
    - 电流容量:2.5安培
    - 绝缘电阻:>5×10^9Ω(500V直流)
    - 耐压:1500VRMS(海平面)
    环境属性
    - 温度范围:-40°C到+105°C
    - 工艺耐温:260°C(J-STD-020C标准)
    - 潮湿敏感等级:1级(J-STD-020C标准)

    产品特点和优势


    3M™ Pin Strip Header系列具有以下几个显著优势:
    - 可堆叠性:提供堆叠选项,便于多层连接需求。
    - 多样化镀层选项:提供金、磨砂锡、锡铅三种镀层选择,以适应不同的应用需求。
    - 高耐热塑料:采用PCT材料,适合波峰焊和红外回流焊,提高生产效率。
    - 高绝缘电阻和耐压:优异的绝缘和耐压性能确保连接可靠性。
    - 板对针保持力功能:提供额外的板对针保持力,增加稳定性。

    应用案例和使用建议


    应用案例
    3M™ Pin Strip Header系列产品在工业控制系统、通信模块及消费电子产品中得到了广泛应用。例如,在一个自动化控制系统中,通过这些连接器实现不同子系统的高效连接,提升了系统的可靠性和效率。
    使用建议
    为了获得最佳的焊接效果,建议遵循推荐的孔径模式,并选择合适的镀层材料。此外,对于高温操作环境,选择高温PCT材料将更稳定可靠。

    兼容性和支持


    该产品与各种电路板兼容,特别适用于需要精密连接的应用。3M公司为客户提供全面的技术支持和售后服务,确保用户能够顺利安装并使用这些产品。

    常见问题与解决方案


    - Q:如何确保产品与电路板的良好焊接?
    - A: 严格按照推荐的孔径模式进行钻孔,并选择合适的焊接工艺(波峰焊或红外回流焊)。

    - Q:如何处理高温环境下产品的稳定性问题?
    - A: 选用高温PCT材料,以提升产品在高温条件下的稳定性。

    总结和推荐


    总体来说,3M™ Pin Strip Header单排和双排系列是一个功能强大且适用广泛的电子元件,其具备优异的性能和广泛的兼容性。适用于要求高可靠性、精密连接的场合。强烈推荐在相关项目中使用这一系列的产品。

929647-05-34-I参数

参数
颜色 黑色
额定电流 2.5A
防护等级 -
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
触头镀层 - 配接
针脚数 34pin
触头镀层厚度 - 配接 250nm
排数 1
长*宽*高 86.4mm*2.92mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-05-34-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-05-34-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-05-34-I 929647-05-34-I数据手册

929647-05-34-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
