3749/50 100

产品分类: 扁平带状线缆
厂牌: 3M

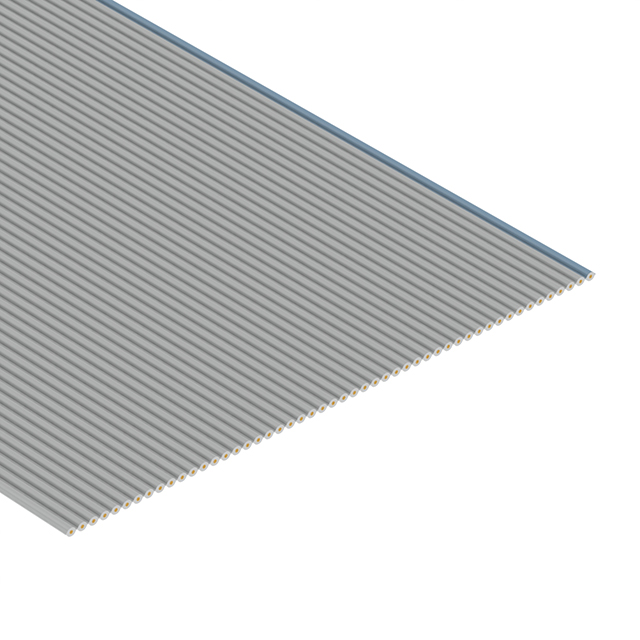

产品描述: Flat Cable Thermoplastic Elastomer 50Conductors 30AWG 150V 30.48m Roll
供应商型号:
供应商:
标准整包数: 0
3M 扁平带状线缆 3749/50 100

3749/50 100概述

    3M 3749系列扁平导线电缆技术手册

    产品简介


    3M 3749系列扁平导线电缆是一种用于电子设备连接的高性能产品。它采用了30 AWG(美国线规)的实心铜导体,并用热塑性弹性体(TPE)绝缘材料包裹。这种电缆适用于多种电子设备的内部布线,特别是在需要高信号密度和高传输性能的应用场合。它被广泛应用于计算机、通讯设备和消费电子产品等领域。

    技术参数


    | 参数 | 规格 |

    | 导体数量 | 10到100根 |
    | 导体直径(A) | 0.250英寸到2.500英寸 |
    | 绝缘厚度(B) | 0.004英寸到0.012英寸 |
    | 温度范围 | -40°C到+105°C |
    | 额定电压 | 150V |
    | 阻燃等级(美国/加拿大) | UL H水平/FT2 |
    | 特性阻抗 | 90欧姆 |
    | 电容 | 16.5 pF/英尺(54.1 pF/米) |
    | 电感 | 0.13 μH/英尺(0.43 μH/米) |
    | 传播延迟 | 1.48 ns/英尺(4.86 ns/米) |
    | 波速比 | 69% |

    产品特点和优势


    1. 高信号密度:由于紧密的间距设计,允许更高的信号密度,适合高要求的电子设备。
    2. 出色的传输性能:采用TPE绝缘材料,提供优异的传输性能。
    3. 易于分支或分线:可以沿着边缘剪裁,便于进行分支或分线处理。
    4. 标准化认证:符合SCSI-3 Fast-20标准的特征阻抗要求,保证了产品质量的一致性。
    5. 多配置选项:提供不同导体数量和长度的选择,适应各种不同的应用需求。

    应用案例和使用建议


    该电缆常用于计算机硬盘驱动器(HDD)、服务器、交换机等设备内部布线。例如,在一个HDD模块中,这种扁平导线电缆可以用于数据传输和电源供应。为确保最佳的性能和可靠性,在安装过程中需要注意以下几点:
    - 确保电缆不受机械损伤:避免在接线过程中对电缆造成过度拉伸或挤压。
    - 合理布线:避免将电缆与大电流电缆或其他干扰源靠近布置,以减少信号干扰。

    兼容性和支持


    该电缆与大多数标准接口兼容,适用于多种电子设备。3M公司提供了技术支持和服务,如需帮助,可通过官方电话或网站获取相关信息。

    常见问题与解决方案


    1. 电缆弯曲半径过小导致损坏:
    - 解决方法:保持最小弯曲半径为电缆外径的两倍以上。
    2. 信号传输不稳定:
    - 解决方法:检查电缆是否有破损或扭曲,确保正确接地。
    3. 安装后无法正常工作:
    - 解决方法:确认所有连接点牢固,无虚接现象;检查电源和接地是否正确。

    总结和推荐


    总体来说,3M 3749系列扁平导线电缆是一款具有高传输性能、多配置选项且易于使用的电缆。特别适合需要高信号密度和高性能传输的应用场景。推荐在需要高质量电子连接的应用中使用。

3749/50 100参数

参数
长*宽*高 31.75mm(宽度)*640μm(高度)
零件状态 在售
