3365/18

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: 517-3365/18
供应商: Mouser
标准整包数: 1

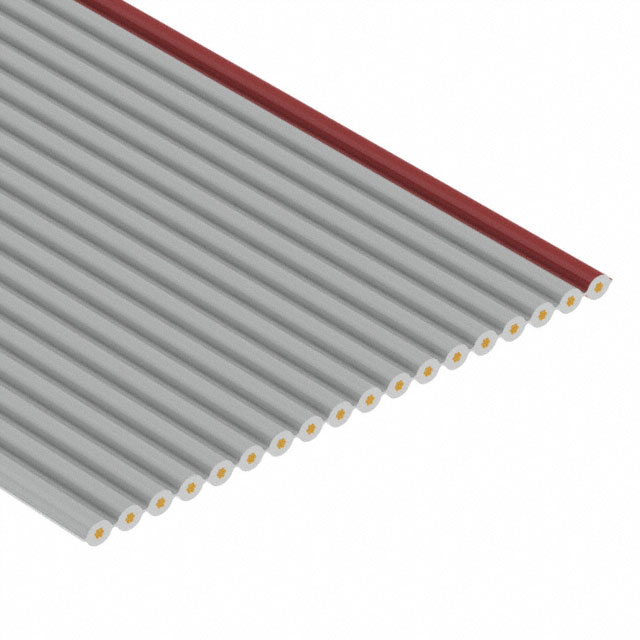

3M 扁平带状线缆 3365/18

3365/18概述

    3M™ Round Conductor Flat Cable 技术手册

    1. 产品简介


    3M™ Round Conductor Flat Cable 是一款适用于广泛连接需求的高性能电缆。该电缆采用28 AWG(American Wire Gauge)规格的多股绞合铜导线,绝缘材料为聚氯乙烯(PVC),并在每0.050英寸的中心间距上排布导线。该产品具备灵活性、可靠性高、可分支等特点,广泛应用于工业自动化、通信设备及医疗设备等领域。

    2. 技术参数


    - 绝缘材料: 聚氯乙烯(PVC)
    - 颜色选项: 灰色(标准)、黑色(特殊)
    - 标记:
    - 标准:无
    - 加拿大选项:AWM 2651 105°C 300V VW1 3M NU C AWM IA 105°C 300V FT1 EU <50V
    - 导体规格: 28 AWG,每根导体由7根直径0.127 mm的镀锡绞合铜丝组成
    - 电压额定值:
    - 美国:300 V
    - 加拿大:300 V
    - 欧盟:<50 V
    - 绝缘电阻: > 1×10¹⁰ Ω/10英尺 [3米]
    - 特性阻抗: 不平衡阻抗 102 Ω,平衡阻抗 172 Ω
    - 电容: 不平衡14.47 pF/英尺 [47.5 pF/米],平衡8.14 pF/英尺 [26.7 pF/米]
    - 电感: 不平衡0.15 μH/英尺 [0.49 μH/米],平衡0.24 μH/英尺 [0.79 μH/米]
    - 传播延迟: 不平衡1.47 ns/英尺 [4.86 ns/米],平衡1.4 ns/英尺 [4.59 ns/米]
    - 传播速度: 不平衡69%,平衡73%
    - 温度范围: -20°C 至 +105°C
    - 阻燃等级:
    - 美国:VW-1
    - 加拿大:FT1

    3. 产品特点和优势


    - 灵活性高: 28 AWG的绞合铜丝设计提高了电缆的柔韧性,使其能够在复杂环境中弯曲而不损坏。
    - 高可靠性: 采用PVC绝缘材料,具备良好的耐热性和机械强度。
    - 方便分支: 电缆具有分支功能,可通过剪裁轻松实现分支或离散终端。
    - 化学合规性: 符合欧盟RoHS指令及其他环保要求,适合各种严苛的应用场合。
    - 电压适用范围广: 兼容多种电气系统的电压要求,包括美国、加拿大及欧盟的标准。

    4. 应用案例和使用建议


    - 工业自动化: 该电缆可应用于各种传感器与控制器之间的连接,提供可靠的信号传输。
    - 通信设备: 在网络通信系统中,此电缆可用于连接模块间的数据传输。
    - 医疗设备: 由于其稳定性高且能适应不同环境条件,适合用于医疗设备内部的连接。
    使用建议:
    - 确保在安装过程中保持电缆的弯曲半径不小于规定值,以避免损坏。
    - 定期检查电缆的连接点,确保接触良好。
    - 在潮湿环境下使用时,需采取适当的防水措施。

    5. 兼容性和支持


    - 兼容性: 该电缆支持与广泛的IDC(绝缘穿刺连接)插头兼容,简化了安装过程。
    - 支持服务: 3M公司提供技术支持和售后服务,确保客户能够获得必要的帮助。

    6. 常见问题与解决方案


    - 问题1: 电缆在高温环境下工作性能下降
    - 解决方案: 选择具有更高耐温等级的电缆型号,或者使用适当的散热措施。

    - 问题2: 电缆在弯曲时容易断裂
    - 解决方案: 避免过度弯曲电缆,确保最小弯曲半径满足制造商要求。

    7. 总结和推荐


    综上所述,3M™ Round Conductor Flat Cable 是一款性能卓越的电缆,具有灵活性高、可靠性强、易于安装等特点。特别是在工业自动化、通信设备及医疗设备领域的应用表现出色。如果您的项目需要高质量、可靠的电缆解决方案,这款产品将是一个非常值得推荐的选择。

3365/18参数

参数
长*宽*高 22.86mm(宽度)
零件状态 在售

3365/18厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3365/18数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3365/18 3365/18数据手册
