HF365/15SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Halogen Free Polyolefin 15Conductors 28AWG 300V Gray Box
供应商型号: Q-HF365/15SF
供应商: 期货订购
标准整包数: 10

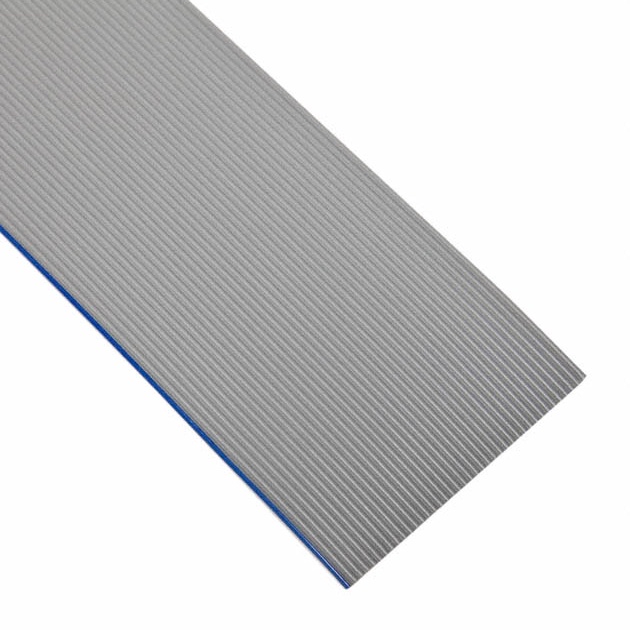

3M 扁平带状线缆 HF365/15SF

HF365/15SF概述

    3M HF365 系列扁平圆导体电缆技术手册

    1. 产品简介


    3M HF365 系列扁平圆导体电缆是专为电子设备设计的高可靠性连接线缆,具有卓越的电气特性和耐用性。该电缆由多股无卤素(Halogen Free)铜导线组成,旨在降低火灾风险并提供更安全的电气连接。广泛应用于工业自动化、医疗设备、消费电子产品和各种传感器连接等场合。

    2. 技术参数


    - 尺寸规格:
    - 外径(A):可定制,具体取决于所需导线数量
    - 宽度(B):可定制,具体取决于所需导线数量
    - 导线规格:
    - 导线直径:28 AWG
    - 导线结构:7 X 36 (7 X 0.127mm) 多股绞合铜丝,镀锡处理
    - 电气特性:
    - 阻抗:100Ω
    - 电容:不平衡时15.0 pF/ft,平衡时8.4 pF/ft
    - 电感:不平衡时0.15 H/ft,平衡时0.24 H/ft
    - 传播延迟:不平衡时1.51 ns/ft,平衡时1.42 ns/ft
    - 传播速度:68%
    - 环境参数:
    - 温度范围:-40°C 至 105°C
    - 燃烧等级:UL 水平燃烧测试合格
    - 电压等级:
    - 美国:300V
    - 加拿大:150V
    - 欧洲:<50V
    - 绝缘电阻:>1 X 10^10 Ω/10ft

    3. 产品特点和优势


    - 低烟无卤(Low Smoke Zero Halogen, LSZH)绝缘:在火灾情况下产生较少的烟雾和有毒气体,减少对消防员和其他设备的损害。
    - 适用于大量接线:28 AWG 导线间距为 0.050 英寸,方便与大批量 IDC 连接器连接。
    - 易于分支和独立终止:扁平结构设计使得电缆可以轻易切割和分叉,便于终端应用。
    - 高强度耐用性:无卤素材料保证了在恶劣环境下长时间使用的稳定性。

    4. 应用案例和使用建议


    - 工业自动化:适用于工业控制面板内部布线,提供稳定的电气连接,确保系统可靠运行。
    - 医疗设备:由于其无卤素特性,该电缆可以在医用设备中使用,保证环境安全。
    - 消费电子:适合笔记本电脑、平板电脑等便携式电子设备内部布线,提高产品的整体性能。
    使用建议:
    - 在选择电缆长度时,请根据实际应用需求确定,建议标准长度为 100 英尺或 300 英尺。
    - 为确保最佳电气性能,在高温和高湿度环境下使用时,应采取适当防护措施。

    5. 兼容性和支持


    - 兼容性:HF365 系列电缆能够与多种 3M 接插件和标准连接器配套使用,保证电气系统的完整性。
    - 技术支持:3M 提供全面的技术支持和售后服务,如有任何问题,可通过电话(800-225-5373)或官方网站(http://www.3Mconnectors.com)联系。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电缆出现断裂 | 确保在正确温度范围内操作,避免过度弯曲 |
    | 信号干扰 | 检查电缆周围是否有电磁干扰源,必要时加装屏蔽层 |
    | 电气性能下降 | 检查电缆接头是否松动或损坏,及时更换 |

    7. 总结和推荐


    3M HF365 系列扁平圆导体电缆凭借其优良的电气性能、高可靠性及安全特性,成为工业自动化、医疗设备、消费电子等多个领域的理想选择。其无卤素材料不仅符合环保要求,还能有效保护人员和设备安全。综合考虑其性能和可靠性,强烈推荐使用此产品。
    以上是对 3M HF365 系列扁平圆导体电缆技术手册的解读,希望对您在选择和使用过程中有所帮助。

HF365/15SF参数

参数
长*宽*高 304.8mm*5.08mm*890μm
安装方式 导线安装
零件状态 在售
包装方式 盒装

HF365/15SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF365/15SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF365/15SF HF365/15SF数据手册

HF365/15SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 95.4432 ¥ 855.5529
库存: 10000
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 8555.52
