3365/11

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-3365/11
供应商: 期货订购
标准整包数: 1

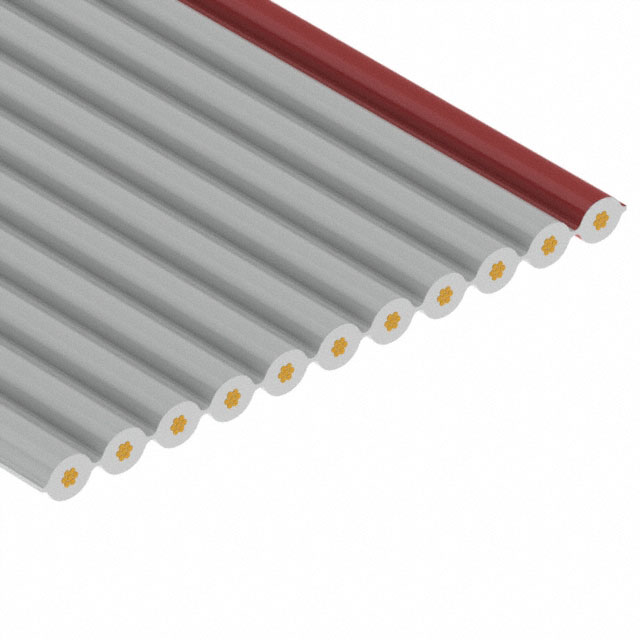

3M 扁平带状线缆 3365/11

3365/11概述

    3M™ Round Conductor Flat Cable 技术手册

    产品简介


    3M™ Round Conductor Flat Cable(以下简称扁平电缆)是一款适用于电子连接和布线的高级产品。它采用0.050英寸中心间距的28 AWG绞合导线制成,适用于广泛的工业和消费电子产品。这种扁平电缆特别适用于需要分支或离散端接的应用场合,如汽车、通信设备、工业控制等领域。

    技术参数


    以下是扁平电缆的主要技术参数:
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色选项:灰色(标准)或黑色
    - 导线规格:28 AWG,7 × 36 [ 7 × ø 0.127 ] 镀锡绞合铜(89% 导电率)
    - 电压等级:美国:300V;加拿大:300V;欧盟:<50V
    - 绝缘电阻:> 1 × 10^10 Ω/10英尺 [3米]
    - 特征阻抗:
    - 不平衡:102 Ω
    - 平衡:172 Ω
    - 电容:不均衡 14.47 pF/英尺 [47.5 pF/米];均衡 8.14 pF/英尺 [26.7 pF/米]
    - 电感:不均衡 0.15 μH/英尺 [0.49 μH/米];均衡 0.24 μH/英尺 [0.79 μH/米]
    - 传播延迟:不均衡 1.47 ns/英尺 [4.86 ns/米];均衡 1.4 ns/英尺 [4.59 ns/米]
    - 传播速度:不均衡 69%;均衡 73%
    - 温度范围:-20°C 至 +105°C
    - 阻燃等级:美国:VW-1;加拿大:FT1
    - UL文件号:E42769,型号:26513

    产品特点和优势


    - 分支和离散端接:通过Zippable设计可以轻松实现分支和离散端接,提高了安装的灵活性。
    - 高导电性:采用镀锡绞合铜导线,确保了高导电性和延长的产品寿命。
    - 化学合规性:符合RoHS指令和其他国际环保标准,适合在全球范围内销售。
    - 可定制化:提供不同数量的导体选项,满足不同应用场景的需求。

    应用案例和使用建议


    - 汽车电子:用于汽车内部线路布线,尤其是在有限空间内需要灵活布线的场合。
    - 通信设备:在需要多条独立线路传输信号的通信设备中使用,以减少电磁干扰。
    - 工业自动化:在工业控制系统中用于复杂的信号传输网络。
    使用建议:
    - 在选择合适的扁平电缆时,应根据具体应用需求确定导体数量和颜色选项。
    - 在进行分支或离散端接时,需确保操作规范,避免短路等问题的发生。

    兼容性和支持


    - 兼容性:扁平电缆可与各种IDC连接器兼容,适用于广泛的终端设备。
    - 支持:3M公司提供详细的技术文档和客户服务,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    - 问题一:如何确定正确的导体数量?
    - 解决办法:根据应用的实际需求选择合适数量的导体,参考产品型号说明。

    - 问题二:如何进行正确的分支或离散端接?
    - 解决办法:严格按照手册中的步骤操作,使用适当的工具和技术。

    - 问题三:如何处理线路老化问题?
    - 解决办法:定期检查线路,及时更换老化或损坏的部件。

    总结和推荐


    综上所述,3M™ Round Conductor Flat Cable 是一款高性能、多功能的电子元器件产品,适用于多种应用场景。它的灵活设计、高导电性和广泛兼容性使其在市场上具有很高的竞争力。因此,我们强烈推荐这款产品给需要高性能扁平电缆的客户。
    希望这篇技术手册能帮助您更好地了解和使用3M™ Round Conductor Flat Cable。如有任何疑问,请随时联系3M技术支持团队。

3365/11参数

参数
长*宽*高 13.97mm(宽度)
零件状态 在售
