929667-04-36-EU

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 72pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 3M156325-72-ND
供应商: Digi-Key
标准整包数: 1

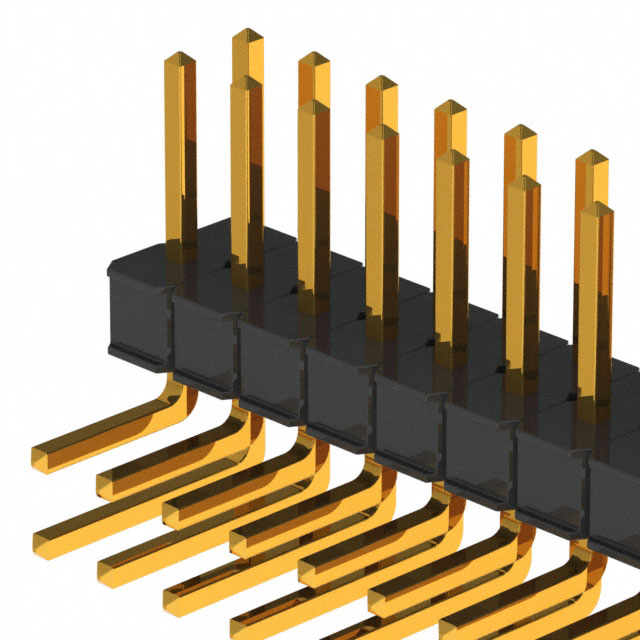

3M 矩形连接器 - 针座 - 公插针 929667-04-36-EU

929667-04-36-EU概述

    3M™ Pin Strip Header 单排和双排针脚单排

    产品简介


    3M™ Pin Strip Header 系列产品为单排和双排的带状针脚连接器,适用于多种工业和消费电子应用。这些连接器提供直角和直插式选项,具有多种镀层选择(如金、镀锡铜或铅锡合金),并适合波峰焊接或红外线焊接工艺。3M™ Pin Strip Header 主要用于电子设备内部电路板之间的连接,提供可靠的电连接,广泛应用于计算机、通信设备、工业自动化等领域。

    技术参数


    - 绝缘材料: 玻璃填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层: 底镀50微英寸(1.27微米)镍
    - 接触和焊接尾部镀层: 金、亮锡或铅锡合金(具体取决于订购信息)
    - 电气参数:
    - 电流容量:2.5安培
    - 绝缘电阻:5 × 10^9 欧姆(在500伏直流电压下)
    - 耐压:1500VRMS 海平面
    - 环境参数:
    - 温度范围:-40°C 到 +105°C
    - 工艺耐受温度:260°C(仅适用于PCT零件,根据J-STD-020C标准)
    - 吸湿敏感级别:1级(根据J-STD-020C标准)

    产品特点和优势


    1. 堆叠能力: 支持堆叠连接,增强系统的可扩展性。
    2. 镀层选项: 提供金、亮锡或铅锡合金等多种镀层,满足不同应用需求。
    3. 高温度塑料: 使用高温塑料,适应波峰焊接和红外焊接工艺。
    4. 焊脚间距: 提供直角和直插式焊脚选项,适用于不同安装要求。
    5. 板载针脚保持力功能: 可选配板载针脚保持力,提高连接可靠性。

    应用案例和使用建议


    这些连接器广泛应用于计算机主板、通信设备和工业自动化系统中。在设计时,应根据具体的应用环境选择合适的焊脚长度和镀层。例如,在需要高可靠性的场合,可以考虑选择金镀层版本;而在成本控制较严格的项目中,可以选择铅锡合金镀层。另外,对于复杂的设计,建议先进行原型测试以确保连接器能正常工作。

    兼容性和支持


    3M™ Pin Strip Header 系列产品支持与其他电子元器件和设备的兼容性。对于进一步的技术支持和订单咨询,可通过拨打指定电话或访问官方网站获取帮助。

    常见问题与解决方案


    1. 问题: 连接器如何正确选择焊脚长度?
    - 解决方案: 根据具体应用需求选择合适的焊脚长度,详细信息请参考技术手册中的订购信息表。
    2. 问题: 如何确保连接器的焊接质量?
    - 解决方案: 在焊接过程中严格按照工艺要求操作,确保焊接温度和时间的控制。同时,定期进行质量检测以确保焊接质量。
    3. 问题: 如何处理焊接后出现的短路?
    - 解决方案: 检查焊接点是否有虚焊现象,如有需要重新焊接。此外,使用万用表检查电路连接,确保没有短路情况发生。

    总结和推荐


    3M™ Pin Strip Header 系列产品提供了高性能和多功能的选择,适用于各种工业和消费电子产品。其优秀的机械和电气性能使其成为电路板间连接的理想选择。对于需要高度可靠连接的场合,推荐使用此系列连接器。总体而言,3M™ Pin Strip Header 是一个值得信赖的产品,适用于广泛的电子应用领域。

929667-04-36-EU参数

参数
触头镀层厚度 - 配接 250nm
防护等级 -
类型 Header,Push-Pull
颜色 黑色
排数 2
针脚数 72pin
触头镀层 - 配接
间距-配接 2.54mm
额定电流 2.5A
安装方式 通孔安装
零件状态 在售
包装方式 散装

929667-04-36-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929667-04-36-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929667-04-36-EU 929667-04-36-EU数据手册

929667-04-36-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.6312 ¥ 130.8136
10+ $ 13.2839 ¥ 111.1698
100+ $ 11.2913 ¥ 94.4939
500+ $ 10.0801 ¥ 84.3582
1000+ $ 9.5997 ¥ 80.3377
库存: 168
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 130.81
