8325-7000

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: Female Sockets,Receptacle 2 25pin Steel,Tin Plated 1A 金 灰色 面板安装 53mm(长度)*12.4mm(高度)
供应商型号: 517-8325-7000
供应商: Mouser
标准整包数: 1

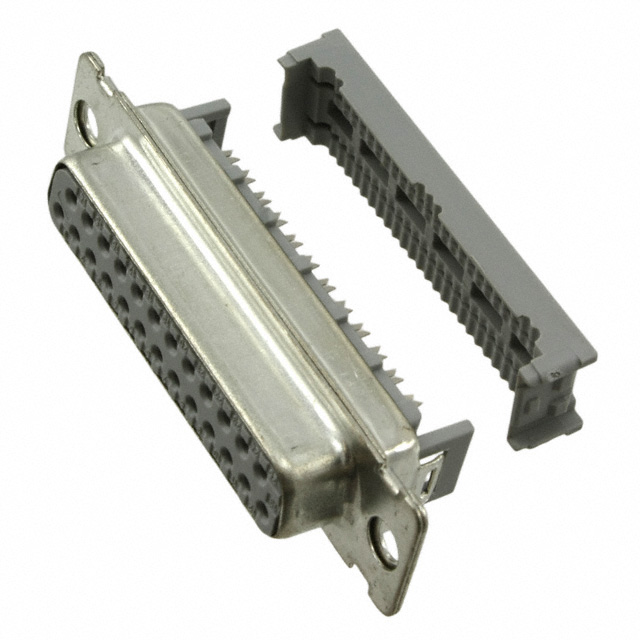

3M D-Sub 连接器 8325-7000

8325-7000概述

    # 3M™ D Sub Socket Connector, 8300 系列

    产品简介


    3M™ D Sub Socket Connector, 8300 系列是一款专为高可靠性连接而设计的电子元件,广泛应用于各种工业控制设备、医疗仪器、通信设备和计算机系统等领域。这款连接器采用高品质材料制造,能够提供稳定可靠的电气连接性能,确保设备运行的安全性和稳定性。

    技术参数


    物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 接触材料:铜合金
    - 镀层:
    - 基础镀镍:50 μ" [1.27 μm] 最小厚度
    - 擦拭区镀金:30 μ" [0.76 μm] 最小厚度
    - 壳体材料:钢
    - 壳体镀层:锡
    - 应力释放材料:不锈钢,厚度 0.016 [0.40 mm]
    - 线径适配范围:26 和 28 AWG 实心或绞合线
    - 标记:3M 徽标和接触位置编号
    电气特性
    - 电流承载能力:1 A
    - 绝缘电阻:在 500 VDC 下大于 1 × 10⁹ Ω
    - 耐压:海平面 1000 VRMS
    环境特性
    - 温度范围:-55°C 至 +105°C
    监管信息
    RoHS 合规状态请访问 3M.com/regs 或联系您的 3M 代表。

    产品特点和优势


    1. 开闭端盖选择:提供开放式或封闭式端盖,便于不同应用需求。
    2. 改进的金属应力释放:钩状直接连接到金属壳体,增加连接器的稳定性和可靠性。
    3. 低轮廓设计:减少空间占用,适用于紧凑设计的设备。
    4. 多种安装方式:提供四种不同的安装选项,方便用户根据实际需求进行安装。
    5. 高可靠性:出色的电气特性和宽泛的工作温度范围,确保在极端环境下也能稳定工作。

    应用案例和使用建议


    应用案例
    3M™ D Sub Socket Connector, 8300 系列常用于工业自动化控制系统、医疗监测设备和通信基站等领域。例如,在医疗设备中,它能确保信号传输的稳定性和可靠性,从而提高诊断准确度;在工业控制系统中,它可以确保数据传输的连续性和安全性。
    使用建议
    1. 在安装前,仔细检查连接器与线缆的匹配情况,确保正确的线径适配范围。
    2. 在安装过程中,使用指定的装配工具,如 3M™ 标准装配压机 3640 或等效设备,以保证装配质量。
    3. 定期对连接器进行检查和维护,确保长期可靠运行。

    兼容性和支持


    - 兼容性:3M™ D Sub Socket Connector, 8300 系列可与其他标准 D-sub 连接器和设备兼容,确保互操作性。
    - 支持:如果您需要更多技术支持或订购产品,请拨打 800-225-5373 联系 3M 代表。

    常见问题与解决方案


    问题 1
    Q: 连接器安装后接触不良怎么办?
    A: 首先检查安装工具是否正确使用,并确保所有连接点都牢固。如果问题依然存在,可能是接触材料或镀层存在问题,建议联系 3M 代表获取进一步帮助。
    问题 2
    Q: 如何确保连接器在高温环境下正常工作?
    A: 该连接器的工作温度范围为 -55°C 至 +105°C,但在极端温度下建议使用额外的防护措施,如散热片或冷却装置。

    总结和推荐


    3M™ D Sub Socket Connector, 8300 系列凭借其优异的电气性能、稳定的机械结构和广泛的适用范围,成为许多高要求应用场合的理想选择。其低轮廓设计、多样的安装选项和可靠的环境适应性使其在市场上具有很强的竞争力。因此,我强烈推荐这款连接器用于需要高可靠性的应用场景。

8325-7000参数

参数
触头镀层
外壳材料 Steel,Tin Plated
针脚数 25pin
类型 Female Sockets,Receptacle
颜色 灰色
端接 -
额定电流 1A
排数 2
长*宽*高 53mm(长度)*12.4mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

8325-7000厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8325-7000数据手册

厂牌 PDF简要描述 下载
3M D-Sub 连接器 3M 8325-7000 8325-7000数据手册

8325-7000封装设计

查看详情并下载
Symbol
Footprint
3D Model
