929667-02-18-I

厂牌: 3M
产品描述: 36pin 2.54mm 2 2.54mm Header,Push-Pull 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929667-02-18-I
供应商: 国内现货
标准整包数: 1

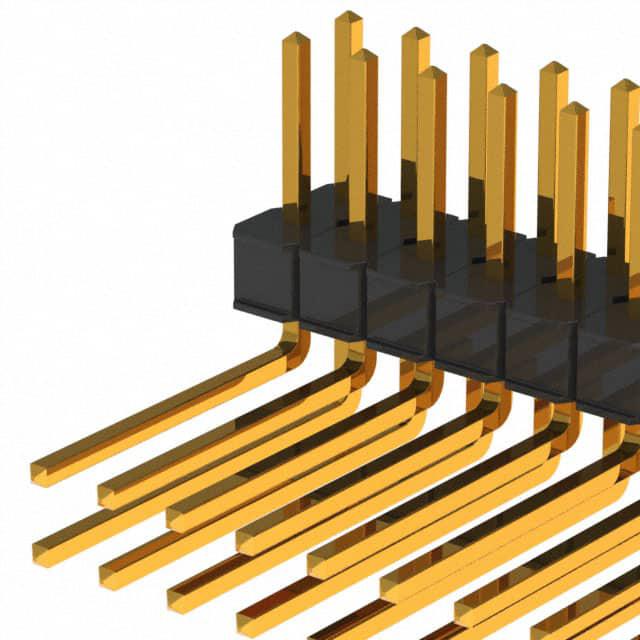

3M 矩形连接器 - 针座 - 公插针 929667-02-18-I

929667-02-18-I概述

    3M™ Pin Strip Header 单双排直角/直插焊尾产品技术手册

    1. 产品简介


    3M™ Pin Strip Header 是一款适用于多种连接解决方案的电子元器件。该系列产品包括单排和双排两种型号,配有直插和右角度焊尾选项。这些连接器被广泛应用于电子设备、计算机板卡、通信系统、工业自动化及汽车电子等领域,提供稳定可靠的电气连接。

    2. 技术参数


    - 材料:
    - 绝缘体:玻璃填充聚酯(PBT)或高温聚对苯二甲酸酯(PCT)
    - 接触件:铜合金
    - 电镀层:下镀层为 50 微英寸(1.27 微米)镍
    - 焊尾:金、哑光锡、锡铅选项
    - 电气参数:
    - 电流额定值:2.5 安培
    - 绝缘电阻:大于 5 × 10^9 欧姆(500 VDC 下)
    - 耐电压:1500 VRMS(海平面)
    - 环境参数:
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:260°C(仅限 PCT 部件,J-STD-020C 规范)
    - 潮湿敏感度等级:1 级(J-STD-020C 规范)

    3. 产品特点和优势


    - 可堆叠:支持多个连接器堆叠使用。
    - 镀层选择:提供金、哑光锡、锡铅等多种镀层选项。
    - 高耐温塑料:适合波峰焊和红外线焊接。
    - 焊脚距离设计:具有焊脚间隔设计,便于波峰焊接。
    - 板上针保留功能:可选配板上针保留功能。

    4. 应用案例和使用建议


    应用场景:这款连接器常用于计算机主板、工业控制系统、网络通信设备等。例如,在一个工业控制系统中,这些连接器可以确保稳定的信号传输,提高系统的可靠性和稳定性。
    使用建议:
    1. 在进行焊接时,建议采用预设的孔径模式以确保最佳的连接效果。
    2. 在使用双排版本时,不推荐通过断开来调整长度,而是直接订购符合要求的尺寸。
    3. 在实际操作中,根据具体应用选择合适的镀层类型。

    5. 兼容性和支持


    该产品兼容多种电气特性标准,如 J-STD-020C。对于不同应用,3M 提供了详细的选购指南和技术支持。购买后可联系技术支持热线获取更多信息。

    6. 常见问题与解决方案


    - 问题一:焊接过程中发生焊点损坏?
    - 解决方案:建议使用正确的焊接温度和时间设置,确保焊点完全融化,同时避免过热导致损坏。

    - 问题二:连接器与板子装配困难?
    - 解决方案:检查孔径是否与产品说明一致,并确认插针的方向正确无误。如有需要,使用适当的工具辅助装配。

    7. 总结和推荐


    总体而言,3M™ Pin Strip Header 连接器凭借其优良的电气性能、广泛的适用温度范围和多样的镀层选择,成为许多应用场景的理想选择。其可堆叠特性以及在焊接过程中的卓越表现使得它在各种工业和商业应用中表现出色。因此,强烈推荐在电子设备连接解决方案中选用该产品。
    联系方式:
    电话:800-225-5373
    网址:http://www.3M.com/interconnects/

929667-02-18-I参数

参数
针脚数 36pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层厚度 - 配接 250nm
类型 Header,Push-Pull
颜色 黑色
额定电流 2.5A
防护等级 -
触头镀层 - 配接
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929667-02-18-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929667-02-18-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929667-02-18-I 929667-02-18-I数据手册

929667-02-18-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
