929834-02-36

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 2.5A 2.54μm 锡铅 黑色 通孔安装 91.4mm(长度)*2.92mm(高度)
供应商型号: Q-929834-02-36
供应商: 期货订购
标准整包数: 300

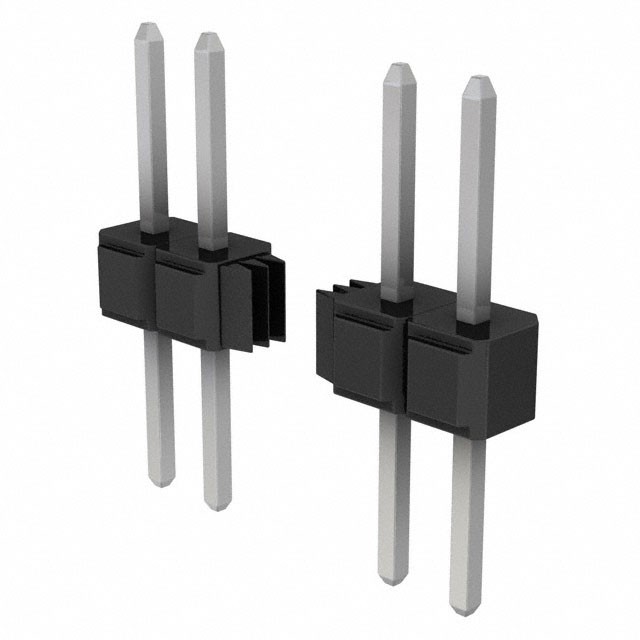

3M 矩形连接器 - 针座 - 公插针 929834-02-36

929834-02-36概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介


    3M™ Pin Strip Header 是一种用于连接和信号传输的电子元器件。它提供了单行和双行版本,适用于多种电路板设计。该产品具有直角和直向两种尾部配置,可选金、哑光锡和锡铅合金三种镀层选项。这种Pin Strip Header广泛应用于通信设备、工业自动化、消费电子和汽车电子等领域。

    技术参数


    - 材料
    - 绝缘材料:玻璃纤维增强聚对苯二甲酸乙二醇酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触件
    - 材料:铜合金
    - 镀层:底部镀镍50μ英寸,焊接区镀金、镀哑光锡或锡铅合金
    - 电气特性
    - 电流承载能力:2.5安培
    - 绝缘电阻:≥5×10^9Ω(500伏直流)
    - 耐电压:1500伏(海平面)
    - 环境条件
    - 温度范围:-40°C至+105°C
    - 工艺温度:260°C(仅限PCT部件)
    - 潮湿敏感度等级:1级(符合J-STD-020C标准)

    产品特点和优势


    - 堆叠功能:支持模块化堆叠,提高系统设计的灵活性。
    - 镀层选项:提供多种镀层选项,适应不同的应用需求。
    - 高耐温塑料:适用于波峰焊和红外焊接。
    - 焊点支撑:方便波峰焊接操作。
    - PCB插针固定功能:可根据需要选择是否有固定功能。

    应用案例和使用建议


    - 应用案例:广泛应用于通信设备的接口板,如交换机和路由器。
    - 使用建议:根据设计需求选择合适的尾部长度和镀层。确保在焊接过程中温度控制得当,以避免损坏绝缘材料。

    兼容性和支持


    - 兼容性:适用于标准尺寸的电路板孔,确保良好的电气连接。
    - 支持:3M公司提供详尽的技术文档和客户支持服务。

    常见问题与解决方案


    - 问题:插针固定功能失效。
    - 解决方案:更换插针型号为带有固定功能的型号,例如由“9X9”改为“9R9”。

    总结和推荐


    综上所述,3M™ Pin Strip Header 单双行系列产品是一款功能强大且可靠的连接器,适用于多种复杂的应用环境。它在电气特性和环境耐受性方面表现出色,适合那些需要高度可靠连接的场合。基于其广泛的应用范围和优秀的性能表现,我们强烈推荐该产品。

929834-02-36参数

参数
防护等级 -
类型 Breakaway,Header,Push-Pull
额定电流 2.5A
排数 1
针脚数 36pin
颜色 黑色
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
间距-配接 2.54mm
长*宽*高 91.4mm(长度)*2.92mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929834-02-36厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-02-36数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-02-36 929834-02-36数据手册

929834-02-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 2.6076 ¥ 21.6432
库存: 300000
起订量: 300 增量: 300
交货地:
最小起订量为:300
合计: ¥ 6492.96
