929710-01-24

厂牌: 3M
产品描述: 48pin 2.54mm 2 2.54mm Header,Push-Pull 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929710-01-24
供应商: 国内现货
标准整包数: 1

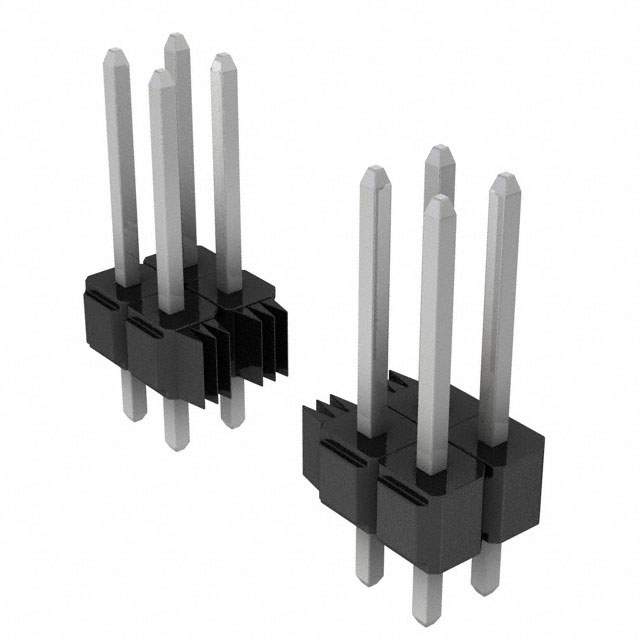

3M 矩形连接器 - 针座 - 公插针 929710-01-24

929710-01-24概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介


    3M公司推出的3M™ Pin Strip Header Single and Dual Row系列电子元器件,专为连接解决方案而设计。这款电子元器件主要用于连接单行和双行插针阵列,适用于波峰焊或红外线焊接工艺。它们提供多种长度选项和尾部焊接方式(直角和直插),适合不同应用场合的需求。

    技术参数


    - 材料:绝缘体采用玻璃填充聚酯(PBT)或高温聚对苯二甲酸酯(PCT)
    - 可燃性等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层选项:金、光亮锡、无铅锡铅合金
    - 孔径建议:直径建议值需根据实际情况选择
    - 电气规格:
    - 电流额定值:2.5A
    - 绝缘电阻:>5×10⁹Ω(500VDC)
    - 耐压强度:1500VRMS(海平面)
    环境规格:
    - 温度范围:-40°C 至 +105°C
    - 处理温度:260°C(仅适用于PCT零件)
    - 湿度敏感度等级:一级(J-STD-020C标准)

    产品特点和优势


    1. 堆叠功能:支持堆叠安装,提高空间利用率。
    2. 多种镀层选项:提供金、光亮锡、无铅锡铅合金等多种镀层,增强抗腐蚀性。
    3. 高温度塑料:适用于波峰焊或红外焊接,确保焊接可靠性。
    4. 焊脚支撑:防止焊接时变形。
    5. 板端固定特性:增强结构稳定性。

    应用案例和使用建议


    这些Pin Strip Header广泛应用于各种电子设备,如计算机主板、工业控制设备、汽车电子等。它们能够显著提升电路板的设计灵活性和组装效率。在实际使用中,建议在电路板设计时考虑焊接区域的热应力分布,以避免因热胀冷缩导致的损坏。

    兼容性和支持


    - 本产品支持多种焊接尾部形式(直角和直插),适用于大多数标准电路板。
    - 厂商提供详细的技术支持文档和客户服务,帮助客户解决实际应用中的问题。

    常见问题与解决方案


    1. Q: 如何正确安装?
    - A: 根据手册提供的孔径建议进行安装,确保正确的焊接方式。
    2. Q: 使用过程中出现过热现象怎么办?
    - A: 检查焊点是否正确,确认是否符合规定的焊接温度。

    总结和推荐


    3M™ Pin Strip Header凭借其多样化的镀层选项、可靠的电气和环境性能以及出色的设计灵活性,在多个行业中表现优异。建议用于需要高可靠性的连接场合。如果您正在寻找一种兼具耐用性和多功能性的解决方案,那么这款产品无疑是一个值得推荐的选择。

929710-01-24参数

参数
针脚数 48pin
间距-配接 2.54mm
排数 2
排距 2.54mm
防护等级 -
颜色 黑色
触头镀层 - 配接 锡铅
类型 Header,Push-Pull
额定电流 2.5A
触头镀层厚度 - 配接 2.54μm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929710-01-24厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-01-24数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-01-24 929710-01-24数据手册

929710-01-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 2.492 ¥ 20.7584
30+ $ 2.314 ¥ 19.2756
60+ $ 2.1716 ¥ 18.0894
库存: 1261
起订量: 25 增量: 1
交货地:
最小起订量为:6
合计: ¥ 124.55
