N10226-52B3PC

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: 3M D-Sub连接器, MDR 102系列, 母座, 26针, 通孔安装, 直角主体
供应商型号: Q-N10226-52B3PC
供应商: 期货订购
标准整包数: 100

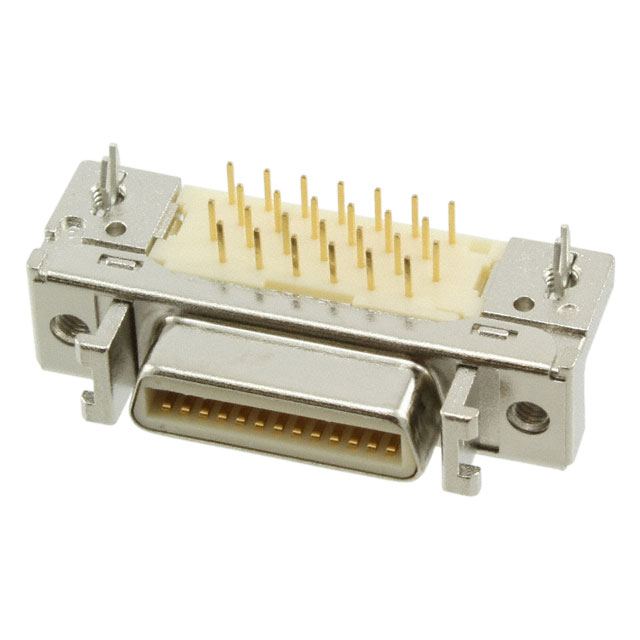

3M D-Sub 连接器 N10226-52B3PC

N10226-52B3PC概述

    3M™ Mini D Ribbon (MDR) Connectors

    产品简介


    3M™ Mini D Ribbon (MDR) 连接器系列是专为工业应用设计的电子元件。该系列提供不同针脚数量的选择,涵盖从14到100个针脚,确保广泛的应用范围。这些连接器的主要功能在于它们能可靠地传输信号和电源,在诸如计算机网络、工业自动化系统、通信设备等众多领域中得到广泛应用。

    技术参数


    - 物理参数
    - 针脚间距:0.050英寸(1.27毫米)
    - 接触材料:铜合金
    - 基座材料:锌合金
    - 装配类型:直角穿孔式安装
    - 外壳材料:钢,镀镍
    - 电气参数
    - 额定电流:1安培
    - 绝缘电阻:> 5 × 10^8 欧姆(500伏直流电压下)
    - 耐压能力:500伏交流电压/分钟
    - 环境参数
    - 工作温度范围:-55°C 到 +105°C
    - 焊接工艺额定温度:260°C(符合J-STD-020C标准)

    产品特点和优势


    - 可靠的重复插拔:采用接触点之间的刮擦设计,确保多次插拔后的可靠性和稳定性。
    - 坚固的金属外壳:锌合金材质的外壳增强了整体结构的强度,适用于恶劣环境。
    - SMT兼容:具有聚对苯二甲酸丁二醇酯(PBT)绝缘体材料,适合表面贴装技术(SMT)。
    - 可靠的PCB固定:提供螺丝或接地锁,保证连接器在印刷电路板上的稳定。
    - 稳定的接口锁设计:增强连接稳定性。
    - IEEE 1284C接口:作为36针接口的标准,提供更高的传输速度和可靠性。

    应用案例和使用建议


    - 应用案例:广泛应用于计算机网络、工业自动化系统、通信设备等领域。例如,在高速数据传输系统中,Mini D Ribbon连接器可以实现稳定可靠的信号传输。
    - 使用建议:在选择具体型号时,可以根据所需的针脚数量选择合适的型号,如14针、20针等。同时,确保在安装过程中正确选择面板/板锁定功能,以保证连接器的稳定性和可靠性。

    兼容性和支持


    - 兼容性:这些连接器通常与其他标准组件兼容,便于在现有系统中集成。
    - 支持:3M公司提供了详尽的技术文档和售后服务,确保客户能够获得及时的技术支持和帮助。

    常见问题与解决方案


    - 问题1:连接器安装后出现接触不良。
    - 解决方法:检查针脚是否正确安装,确认外壳与印刷电路板的焊接质量。
    - 问题2:连接器在高温环境下性能下降。
    - 解决方法:确保安装环境温度不超过额定温度范围,并选用适合高温环境的安装材料。


    总结和推荐


    综上所述,3M™ Mini D Ribbon (MDR) 连接器是一款高可靠性的电子元件,具备多种特性和优势,广泛适用于工业自动化和通信领域。其坚固的金属外壳、高电流容量和广泛的工作温度范围使其成为各种复杂应用的理想选择。强烈推荐在需要稳定信号传输和高可靠性连接的场合使用这款产品。

N10226-52B3PC参数

参数
外壳材料 Zinc Alloy
针脚数 26pin
类型 Receptacle
颜色 -
端接 焊盘
额定电流 1A
排数 2
触头镀层
长*宽*高 37.2mm*13.9mm*16.7mm
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 盒装

N10226-52B3PC厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N10226-52B3PC数据手册

厂牌 PDF简要描述 下载
3M D-Sub 连接器 3M N10226-52B3PC N10226-52B3PC数据手册

N10226-52B3PC封装设计

查看详情并下载
Symbol
Footprint
3D Model
