929834-05-36

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 2.5A 2.54μm 锡铅 黑色 通孔安装 91.4mm*2.92mm*2.92mm
供应商型号: FA-929834-05-36
供应商: Avnet
标准整包数: 1

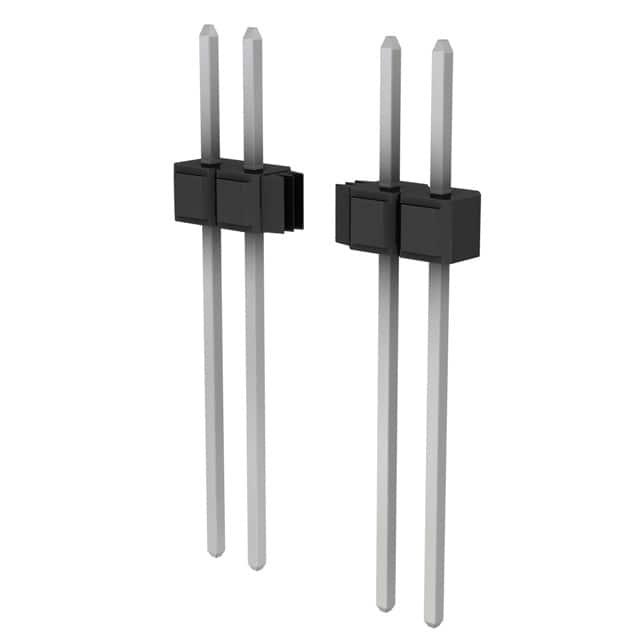

3M 矩形连接器 - 针座 - 公插针 929834-05-36

929834-05-36概述

    3M™ Pin Strip Header 单排及双排针连接器技术手册

    1. 产品简介


    3M™ Pin Strip Header 连接器系列是适用于各类电子设备的高可靠性和高性能连接解决方案。此系列包括单排和双排针连接器,采用直角或平直式焊接尾部设计。该系列连接器特别适合用于需要高密度连接的应用场景,如工业自动化、通信设备、医疗仪器及消费电子产品等。

    2. 技术参数


    | 参数 | 描述 |

    | 绝缘材料 | 玻璃填充聚酯(PBT)或高温塑料(PCT) |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 镀镍 50 µ”(1.27 µm) |
    | 电流承载能力 | 2.5 A |
    | 绝缘电阻 | > 5 × 109 Ω (500 VDC) |
    | 耐压 | 1500 VRMS (海平面) |
    | 温度范围 | -40°C 至 +105°C |
    | 加工温度限制(仅限PCT零件) | 260°C (J-STD-020C标准) |
    | 潮湿敏感等级(仅限PCT零件) | 一级(J-STD-020C标准) |
    | 聚丙烯绝缘温度(仅限焊接波浪工艺) | 最大191°C |

    3. 产品特点和优势


    - 可堆叠性:允许在同一电路板上安装多个连接器以实现更高的密度连接。
    - 多种镀层选择:金、亮锡、铅锡合金等多种镀层选项,可根据应用需求进行选择。
    - 高耐热性:PCT塑料能够承受260°C的焊接温度,确保在焊接过程中材料的稳定性。
    - 焊脚隔离设计:提供焊接波峰高度,方便在波峰焊接时保持足够的焊点距离。
    - 板内固定功能:部分型号提供针固定功能,增强连接器在PCB上的固定强度。

    4. 应用案例和使用建议


    该系列产品广泛应用于工业自动化、通信设备、医疗仪器等领域。例如,在工业控制设备中,可以利用该系列连接器实现复杂的信号传输和电源供应;在医疗设备中,其高可靠性和高性能确保了系统的稳定运行。
    使用建议:
    - 在波峰焊接前确保针固定功能启用,以避免使用过程中的松动现象。
    - 确保选用合适的孔距和针距,以适应特定的应用需求。

    5. 兼容性和支持


    该系列产品与标准PCB(印刷电路板)兼容,支持多种焊接工艺,包括波峰焊接和红外焊接。3M公司为购买者提供详尽的技术文档和支持服务,以确保产品在不同应用场景下的顺利集成。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后发现插针不垂直 | 确认焊接时焊接头压力适中,且焊接时间合理。 |
    | 连接器在焊接过程中出现脱焊 | 检查焊接温度是否达到要求,同时确认焊接设备是否正确设置。 |
    | 插针插入阻力过大 | 确保针孔尺寸符合标准,必要时使用助插工具。 |

    7. 总结和推荐


    3M™ Pin Strip Header 单排及双排针连接器以其优异的电气特性和可靠的设计在市场上具有很强的竞争优势。无论是对于复杂工业控制系统还是小型便携设备,这款连接器都能提供稳定的连接性能。因此,强烈推荐在相关应用场景中使用该产品。
    请注意,有关具体型号的选择以及订货详情,请参考技术手册中的表格并联系制造商获取更多支持信息。

929834-05-36参数

参数
排数 1
额定电流 2.5A
防护等级 -
触头镀层厚度 - 配接 2.54μm
类型 Breakaway,Header,Push-Pull
针脚数 36pin
颜色 黑色
间距-配接 2.54mm
触头镀层 - 配接 锡铅
长*宽*高 91.4mm*2.92mm*2.92mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929834-05-36厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-05-36数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-05-36 929834-05-36数据手册

929834-05-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.101 ¥ 17.3543
库存: 44
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.35
直接购买
加入购物车
