3549-1002

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: Receptacle 2 24pin 1A 金 导线安装,自由悬挂,通孔安装
供应商型号: 2508571639
供应商: 海外现货
标准整包数: 1

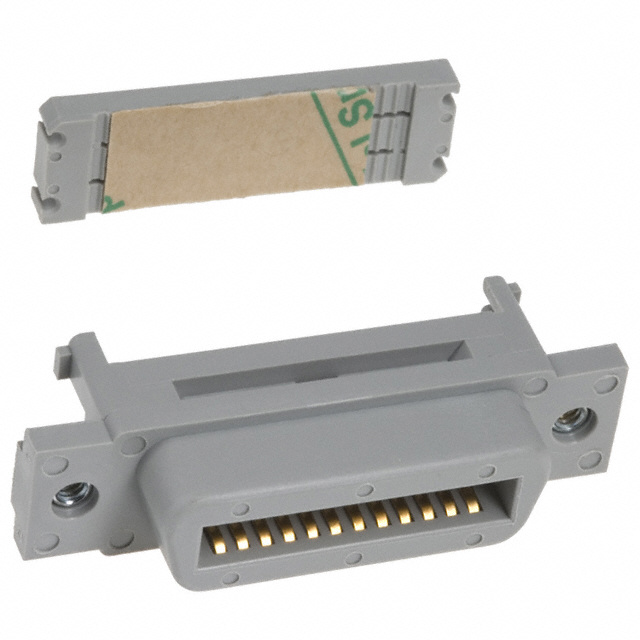

3M D-Sub 连接器 3549-1002

3549-1002概述

    # 3M™ D Ribbon Wiremount Socket Molded Shell 3000 Series 技术手册

    产品简介


    3M™ D Ribbon Wiremount Socket Molded Shell 3000 系列是一款专为各种电气连接应用设计的电子元器件。该产品主要用于数据传输和电源分配系统中,能够实现可靠且高效的电气连接。3M公司以其高质量的产品和服务享誉全球,这款D Ribbon插头更是以其卓越的设计和性能赢得了广泛的市场认可。

    技术参数


    以下是该产品的详细技术参数和规格:
    - 绝缘材料:玻璃填充聚酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 接触材料:铜合金
    - 接触层镀层:镍(100 μ″)和金(30 μ″)
    - 适用电线规格:26AWG 和 28AWG 实心线或绞合线
    - 额定电流:1A
    - 绝缘电阻:> 1 × 10⁹ Ω @ 500 VDC
    - 耐电压:1000 Vrms(海平面)
    - 温度范围:-55°C 至 +105°C
    - 安装方式:前装或后装
    - 安装孔径:多种尺寸可选,具体尺寸参见技术手册表格
    - 产品认证:符合RoHS标准

    产品特点和优势


    3M™ D Ribbon Wiremount Socket Molded Shell 3000 系列具有以下显著特点和优势:
    - 低轮廓设计:适合空间有限的应用环境。
    - 灵活的安装选项:可以进行前装或后装,提供多种安装选择。
    - 高效接触设计:支持多次插入/拔出操作,保持长期稳定性。
    - 适用性强:可以容纳26AWG 和 28AWG 的实心线或绞合线,具有良好的通用性。
    - 安全性高:通过UL 94V-0认证,符合RoHS标准。

    应用案例和使用建议


    应用案例
    3M™ D Ribbon Wiremount Socket Molded Shell 3000 系列广泛应用于工业控制、通信设备、医疗仪器等领域。例如,在工业自动化设备中,它可以用于连接传感器和执行器,确保数据传输的稳定性和可靠性。
    使用建议
    - 在安装时应注意选用合适的装配工具,如3M™ Press,以确保安装质量和稳固性。
    - 在实际应用中,需要根据具体环境条件(如温度、湿度等)选择合适的安装方式,以保证长期可靠的运行。
    - 在处理接线时,应严格按照产品手册中的指引操作,避免损伤导线,确保电气连接的安全可靠。

    兼容性和支持


    该产品可与多种装配工具配合使用,如3M™ Press和3M™ Locator Plate等,提供了多样化的安装选择。此外,3M公司还提供了丰富的技术支持服务,包括技术咨询、产品订购等,确保用户能够在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及解决方案:
    - 问题:产品在安装时无法正确固定。
    - 解决方法:检查是否使用了正确的装配工具,确保每个部件都正确安装到位。
    - 问题:插拔时接触不良。
    - 解决方法:检查接触材料是否有磨损或损坏,如有必要请更换新的接触材料。
    - 问题:长时间使用后电气连接不稳定。
    - 解决方法:定期检查并清理接触点,确保良好的电气连接。

    总结和推荐


    总体而言,3M™ D Ribbon Wiremount Socket Molded Shell 3000 系列是一款性能优越、应用广泛的电子元器件。它不仅具备高效的电气连接能力,还拥有出色的耐用性和稳定性。适用于多种应用场景,特别适合对电气连接有较高要求的场合。强烈推荐使用此产品来满足您的电气连接需求。

3549-1002参数

参数
额定电流 1A
排数 2
触头镀层
外壳材料 -
针脚数 24pin
类型 Receptacle
颜色 -
端接 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 托盘

3549-1002厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3549-1002数据手册

厂牌 PDF简要描述 下载
3M D-Sub 连接器 3M 3549-1002 3549-1002数据手册

3549-1002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 60.2064
25+ ¥ 54.1722
50+ ¥ 49.8172
100+ ¥ 46.2057
250+ ¥ 42.2756
库存: 0
起订量: 4 增量: 0
交货地:
最小起订量为:2
合计: ¥ 0
