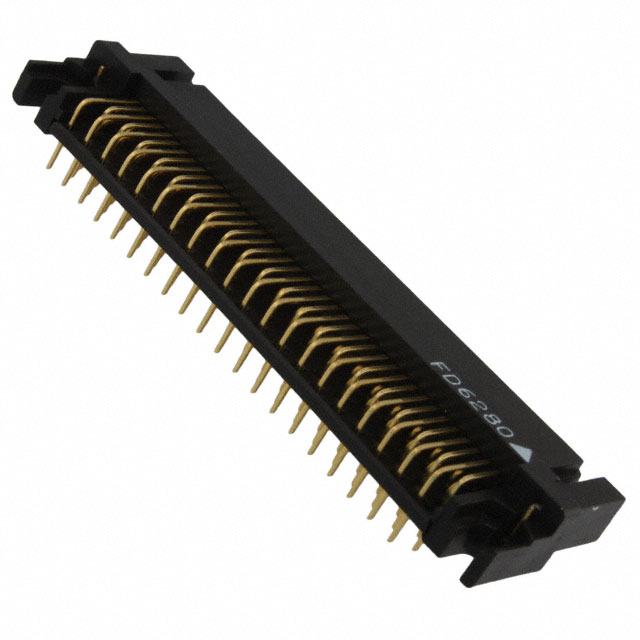

P50-080SG-SR1-EA

厂牌: 3M
产品描述: Outer Shroud Contacts,Socket 1.27mm 2 80pin 6.99mm 250nm 金 通孔安装 63.53mm(长度)*17.9mm(高度)
供应商型号: 3M12127-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 阵列/边缘型/夹层式(板对板) P50-080SG-SR1-EA

P50-080SG-SR1-EA概述

    3M™ Pak 50 Boardmount Plug 技术手册解析

    1. 产品简介


    3M™ Pak 50 Boardmount Plug 是一种通过通孔(.050英寸)安装的直角和水平安装插件,适用于电子板上连接器。这种插件具有可靠的接触设计,能够确保低插入力,并且配备了锁定卡扣,以保证焊接过程中的稳定性和可靠性。该产品主要应用于各种电子电路板的设计与制造中,尤其适合需要高可靠性和环境适应性的场合。

    2. 技术参数


    - 物理特性
    - 绝缘材料:玻璃填充尼龙
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:磷青铜
    - 镀层:镍底镀层,金表面
    - 焊接尾端:镀金
    - 锁定卡扣:铜锡合金
    - 配合兼容性:TS-2047
    - 电气特性
    - 电流承载能力:0.5安培
    - 绝缘电阻:> 1 × 10^9 欧姆(500伏直流)
    - 耐电压:500伏交流
    - 环境特性
    - 温度范围:-55°C 到 +85°C
    - 工艺等级:符合260°C波峰焊接要求
    - UL文件号:E680803

    3. 产品特点和优势


    - 接触设计:双点接触设计和直线梁结构确保高可靠性并降低插入力。
    - 锁定卡扣:提供额外的稳定性,防止在波峰焊接过程中脱落。
    - 多样化安装方式:支持水平、平行或垂直配对。
    - 绝缘设计:防止错误插入和接触损伤。
    - 环保:符合RoHS标准。
    - 多功能性:提供带翼边和不带翼边两种版本。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于工业控制设备、通信设备和消费电子产品中,特别是对连接器可靠性要求较高的场合。
    - 使用建议:在设计电路板时,应根据具体应用需求选择合适的翼边配置和锁紧卡扣。例如,在需要额外机械稳定性的场景下,可以选择配备锁紧卡扣的版本。此外,建议在焊接过程中严格按照制造商推荐的温度和时间进行操作,以保证连接器的使用寿命。

    5. 兼容性和支持


    - 兼容性:支持TS-2047型号的配对,确保与其他相关产品的兼容性。
    - 支持和服务:可通过3M官网或客服热线获取更多技术支持和售后服务信息。

    6. 常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查接触点是否有氧化物或其他污染物,必要时进行清洁处理。
    - 问题2:焊接后接触失效
    - 解决方案:确认焊接温度和时间是否符合制造商的要求。如果仍然存在问题,建议联系供应商寻求技术支持。

    7. 总结和推荐


    3M™ Pak 50 Boardmount Plug 在设计和工艺方面表现出色,具备良好的可靠性和环境适应性,非常适合对连接器性能要求高的应用场景。此外,它的多样性和灵活性使其能够满足不同的应用需求。综上所述,强烈推荐此款产品用于高可靠性要求的电子电路设计。

P50-080SG-SR1-EA参数

参数
类型 Outer Shroud Contacts,Socket
间距 1.27mm
排数 2
触头镀层
板上高度 6.99mm
针脚数 80pin
接合堆叠高度 -
触头镀层厚度 250nm
长*宽*高 63.53mm(长度)*17.9mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

P50-080SG-SR1-EA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

P50-080SG-SR1-EA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 阵列/边缘型/夹层式(板对板) 3M P50-080SG-SR1-EA P50-080SG-SR1-EA数据手册

P50-080SG-SR1-EA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.7768 ¥ 132.0321
16+ $ 12.9727 ¥ 108.5653
56+ $ 12.2844 ¥ 102.8054
库存: 324
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 132.03
