929834-02-02-RK

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 2pin 2.5A 5.08μm 锡 黑色 通孔安装
供应商型号: 3M156864-02-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929834-02-02-RK

929834-02-02-RK概述

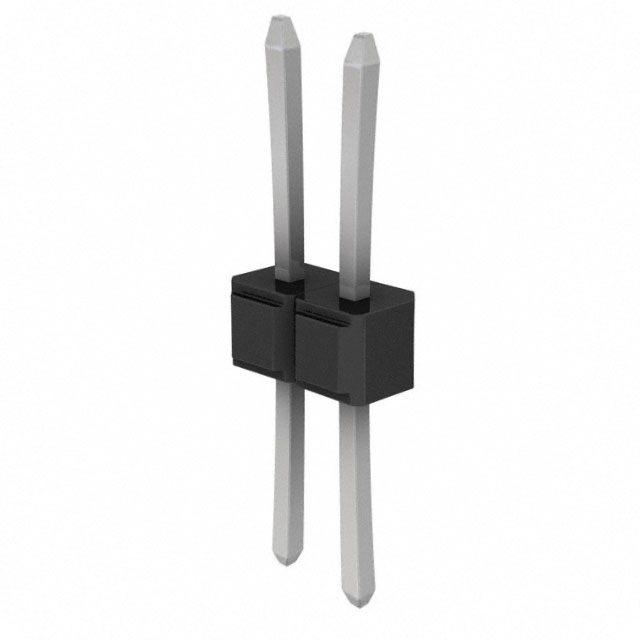

    3M™ Pin Strip Header 单双排插针连接器 929 系列

    产品简介


    3M™ Pin Strip Header 插针连接器是专为电子设备设计的单双排结构插针连接器。其主要功能包括高电流传输能力、良好的焊接性能以及支持多种插针排列方式。这些连接器广泛应用于消费电子产品、通信设备、工业控制系统及汽车电子等领域。

    技术参数


    - 物理参数
    - 绝缘材料:玻璃纤维填充聚对苯二甲酸丁酯(PBT)或耐高温聚对苯二甲酸丙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触参数
    - 材料:铜合金
    - 电镀:底层镀镍 50 微英寸(1.27 微米),擦拭区和焊尾可选金、哑光锡或锡铅合金
    - 电气参数
    - 电流额定值:2.5 安培
    - 绝缘电阻:5 x 10^9 欧姆 @ 500 VDC
    - 耐压:1500 Vrms
    - 环境参数
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:260°C(仅适用于 PCT 部件,按 J-STD-020C 标准)
    - 潮湿敏感度级别:J-STD-020C 第一级

    产品特点和优势


    - 堆叠能力:该连接器支持堆叠式设计,可以轻松组装多层电路板。
    - 电镀选项:提供金、哑光锡或锡铅合金电镀选择,适应不同应用场景的需求。
    - 耐高温塑料:采用耐高温塑料材料,适用于波峰焊或红外焊接工艺。
    - 焊尾间隔:内置焊尾间隔设计,方便波峰焊接。
    - 板载插针固定功能:可根据需要选择板载插针固定功能。

    应用案例和使用建议


    这些插针连接器在消费电子产品中广泛应用,如智能手机和平板电脑中的连接板。使用时应注意:
    - 装配精度:确保插针与孔位对齐,避免装配过程中的误操作。
    - 焊接温度控制:遵循工艺温度要求,确保焊接质量。

    兼容性和支持


    - 兼容性:适用于不同类型的电子设备和电路板,支持多种装配方法。
    - 厂商支持:提供详细的订购信息和技术文档,用户可通过电话(800-225-5373)获取技术支持。

    常见问题与解决方案


    - 问题1:插针不牢固?
    - 解决方案:确认是否选择了板载插针固定功能,并检查装配过程中的紧固程度。

    - 问题2:焊接不良?
    - 解决方案:确保焊接温度和时间符合标准,避免过热或焊接不足。

    总结和推荐


    3M™ Pin Strip Header 插针连接器以其卓越的堆叠能力和多种电镀选项在众多电子设备中表现出色。它的高可靠性、兼容性和多种定制选项使其成为市场上极具竞争力的产品。我们强烈推荐这款连接器给需要高性能、高可靠性的电子设备制造商。
    本综述提供了3M™ Pin Strip Header 插针连接器的技术规格和应用指导,帮助用户更好地理解和使用这一产品。如有进一步需求,建议参考完整的技术手册或联系技术支持以获取更多详细信息。

929834-02-02-RK参数

参数
触头镀层厚度 - 配接 5.08μm
间距-配接 2.54mm
排数 1
颜色 黑色
额定电流 2.5A
触头镀层 - 配接
针脚数 2pin
防护等级 -
类型 Breakaway,Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装

929834-02-02-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-02-02-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-02-02-RK 929834-02-02-RK数据手册
