首页  >  产品百科  >  N102A0-5242VC

N102A0-5242VC

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: Receptacle 焊盘 2 100pin Zinc Alloy 1A 金 通孔安装,面板安装
供应商型号: N102A0-5242VC
供应商: 国内现货
标准整包数: 1

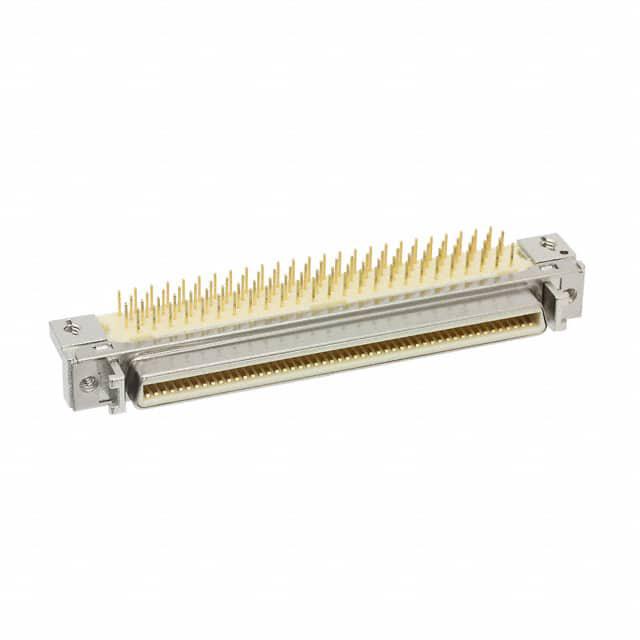

3M D-Sub 连接器 N102A0-5242VC

N102A0-5242VC概述

    # 3M™ Mini D Ribbon (MDR) Connectors: Technical Overview

    产品简介


    3M™ Mini D Ribbon (MDR) Connectors是用于微型化连接需求的专业解决方案。该系列连接器特别适用于需要高可靠性和耐用性的场合,如工业自动化、电信、医疗设备和测试测量等领域。MDR连接器提供了多种接触点配置选项(14, 20, 26, 36, 40, 50, 68, 80和100),并且设计上具有多种板载安装方式以满足不同的安装需求。

    技术参数


    物理特性
    - 接触材料: 铜合金
    - 绝缘材料: 玻璃纤维增强聚酯(PCT)
    - 接触点数: 14, 20, 26, 36, 40, 50, 68, 80, 100
    - 尾部长度: 0.15英寸(标准)或特殊订单0.11英寸
    - 标记: 3M标志和型号编号
    电气特性
    - 电流额定值: 1A
    - 绝缘电阻: >5 × 10^8 Ω(500 VDC下)
    - 耐压: 500 VRMS一分钟
    - 温度范围: -55°C到+105°C
    - 焊接过程: 可承受260°C(J-STD-020C焊料回流曲线)
    环境特性
    - 阻燃等级: UL 94V-0
    - 颜色: 米色
    - 材料: 嵌入式PCT塑料和锌合金金属壳体

    产品特点和优势


    1. 可靠的重复插拔性能: “刮刀对刮刀”接触设计确保了可靠和反复插拔的性能。
    2. 坚固的设计: 采用锌合金压铸金属外壳,提高了连接器的耐用性。
    3. 兼容SMT技术: 使用PCT塑料作为绝缘材料,支持表面贴装技术(SMT)。
    4. 可靠的电路板固定: 提供螺钉锁或接地锁,以实现更牢固的电路板固定。
    5. 接口稳定: 设计有接口闩锁,提供稳定的连接。

    应用案例和使用建议


    应用案例
    MDR连接器广泛应用于各种设备和系统中,例如:
    - 工业自动化控制系统:在复杂的工业环境中保持稳定的信号传输。
    - 电信设备:在高频数据传输中保持信号完整性和可靠性。
    - 医疗设备:在医疗诊断和治疗仪器中提供稳定的连接。
    - 测试测量设备:在高精度测试设备中确保信号的准确性和稳定性。
    使用建议
    为了确保最佳性能,建议遵循以下使用建议:
    - 在安装过程中,严格按照手册中提供的安装指南进行操作,特别是确保正确的板面布局。
    - 使用适当的工具和方法来安装螺钉锁或接地锁,以确保连接器的稳固性。
    - 在高温和低温环境下使用时,注意检查连接器的温度范围是否符合要求。

    兼容性和支持


    MDR连接器与其他标准的Mini D型连接器具有良好的兼容性,方便与其他设备或模块集成。此外,3M公司提供了全面的技术支持和售后服务,包括产品保修和故障排除服务,以确保用户能够获得最佳的产品体验。

    常见问题与解决方案


    1. 连接器无法正常插入
    - 检查连接器与插座之间的位置是否正确,确保没有机械损坏。
    - 清理连接器插针,确保无异物阻碍。
    2. 接触不良
    - 检查是否有足够的接触压力,必要时可以重新定位或更换连接器。
    - 确保插针和插座之间的清洁度,避免灰尘和污染物影响接触性能。

    总结和推荐


    综上所述,3M™ Mini D Ribbon (MDR) Connectors是一款在多个应用领域中表现优异的连接器产品。它具备可靠的设计、广泛的接触点选择和良好的环境适应性,非常适合在严苛的应用环境中使用。推荐用户在选择电子元器件时考虑这款产品,尤其是在需要高可靠性和耐用性的场合。
    如果您对3M™ Mini D Ribbon (MDR) Connectors有任何疑问或需要进一步的支持,欢迎访问3M官方网站或拨打技术支持电话获取更多帮助。

N102A0-5242VC参数

参数
针脚数 100pin
类型 Receptacle
颜色 -
端接 焊盘
额定电流 1A
排数 2
触头镀层
外壳材料 Zinc Alloy
安装方式 通孔安装,面板安装
包装方式 盒装

N102A0-5242VC厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N102A0-5242VC数据手册

厂牌 PDF简要描述 下载
3M D-Sub 连接器 3M N102A0-5242VC N102A0-5242VC数据手册

N102A0-5242VC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 13.342 ¥ 111.1389
10+ $ 12.389 ¥ 103.2004
20+ $ 11.6266 ¥ 96.8496
库存: 52
起订量: 5 增量: 1
交货地:
最小起订量为:2
合计: ¥ 222.27
