7000057949

产品分类: D-Sub 连接器
厂牌: 3M
产品描述:
供应商型号: TS-7000057949
供应商: 海外现货
标准整包数: 1
3M D-Sub 连接器 7000057949

7000057949概述

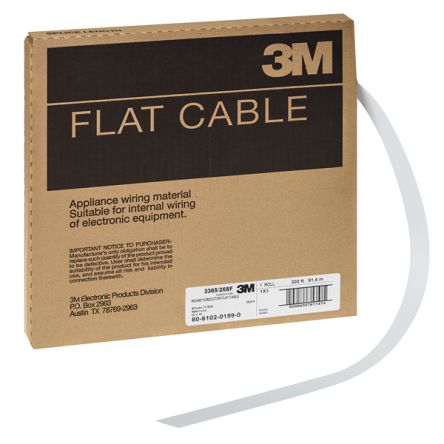

    3M™ Round Conductor Flat Cable .050" 28 AWG Stranded, PVC 3365 Series

    1. 产品简介


    3M™ Round Conductor Flat Cable 是一种具有高度灵活性和耐用性的电子元器件。该电缆采用28 AWG(美国线规)的多股绞合铜导体,包裹在聚氯乙烯(PVC)绝缘层内。其独特的设计使得它可以轻松用于各种连接应用,适用于广泛的工业和消费电子产品。此电缆特别适用于需要高密度连接和灵活性的场合,例如计算机网络、通信设备、工业自动化系统等。

    2. 技术参数


    - 绝缘材料: 聚氯乙烯(PVC)
    - 颜色: 灰色标准版或黑色(请参见订购信息)
    - 导体规格: 28 AWG,7 × 36 [ 7 × Ø 0.127 ] 镀锡绞合铜导体(89% 导电率)
    - 电压等级:
    - 美国: 300V
    - 加拿大: 300V
    - 欧盟: <50V
    - 绝缘电阻: > 1 × 10^10 Ω/10 ft. [ 3 m ]
    - 特性阻抗:
    - 不平衡: 102 Ω
    - 平衡: 172 Ω
    - 电容:
    - 14.47 pF/ft [ 47.5 pF/m ] (不平衡)
    - 8.14 pF/ft [ 26.7 pF/m ] (平衡)
    - 电感:
    - 0.15 μH/ft [ 0.49 μH/m ] (不平衡)
    - 0.24 μH/ft [ 0.79 μH/m ] (平衡)
    - 传播延迟:
    - 1.47 ns/ft [ 4.86 ns/m ] (不平衡)
    - 1.4 ns/ft [ 4.59 ns/m ] (平衡)
    - 传播速度:
    - 69% (不平衡)
    - 73% (平衡)
    - 温度范围: -20°C 到 +105°C
    - 阻燃等级:
    - 美国: VW-1
    - 加拿大: FT1
    - UL 文件编号: E42769,样式编号: 26513

    3. 产品特点和优势


    - 高密度连接: 导体中心距为0.050英寸,适合广泛使用的IDC连接器,允许进行批量端接。
    - 灵活性: 由多股绞合铜导体制成,提供更高的柔韧性,延长使用寿命。
    - 易分支: 可以“拉开”以便进行分支或离散端接。
    - 耐久性: PVC 绝缘材料提供了良好的机械强度和耐磨性。
    - 颜色选择: 提供灰色标准版或黑色两种选择。

    4. 应用案例和使用建议


    - 计算机网络: 在高速数据传输应用中,该电缆可以确保高效稳定的信号传输。
    - 工业自动化: 由于其灵活性和高可靠性,非常适合在严苛的工业环境中使用。
    - 通信设备: 适用于需要紧凑连接解决方案的移动设备和无线通信设备。
    - 使用建议:
    - 为了获得最佳性能,建议在高温环境下使用时增加散热措施。
    - 对于复杂分支结构,可以考虑使用专用工具进行精确分支。

    5. 兼容性和支持


    - 兼容性: 该电缆可与市面上多种标准IDC连接器配合使用,适用于多种标准接口。
    - 支持: 3M 提供全方位的技术支持和售后服务,包括安装指导和故障排除。

    6. 常见问题与解决方案


    - Q1: 电缆能否在高温环境下稳定工作?
    - A1: 该电缆可在 -20°C 到 +105°C 的温度范围内稳定工作。但在极端高温环境下,建议采取额外散热措施。

    - Q2: 如何处理电缆分支?
    - A2: 电缆可通过拉开的方式进行分支。建议使用专用工具进行精确操作,以确保安全可靠。

    7. 总结和推荐


    综上所述,3M™ Round Conductor Flat Cable 是一款高性能的电子元器件,具备高密度连接、灵活性和耐久性等显著优势。适用于多种工业和消费电子应用场景,尤其适合需要高密度和灵活性的场合。强烈推荐使用此电缆,以满足各类电子产品的连接需求。

7000057949参数

参数
外壳材料 -
针脚数 -
类型 -
颜色 -
端接 -
额定电流 -
排数 -
触头镀层 -

7000057949厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7000057949数据手册

厂牌 PDF简要描述 下载
3M D-Sub 连接器 3M 7000057949 7000057949数据手册

7000057949封装设计

查看详情并下载
Symbol
Footprint
3D Model
