10150-7242PC

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: Plug 焊盘 2 50pin Glass Reinforced Polyester 1A 金 中心安装,通孔安装,面板安装 52.4mm(长度)*16.5mm(高度)
供应商型号: Q-10150-7242PC
供应商: 期货订购
标准整包数: 100

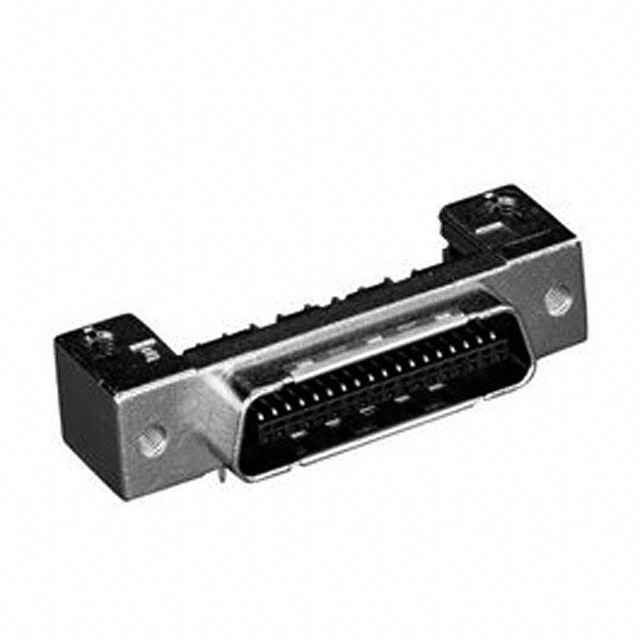

3M D-Sub 连接器 10150-7242PC

10150-7242PC概述

    3M™ Mini D Ribbon (MDR) Connectors: .050" Boardmount Through-Hole Right Angle Plug - Shielded 101 Series

    1. 产品简介


    3M™ Mini D Ribbon (MDR) Connectors 是一种用于连接微型扁平带状电缆(Flat Ribbon Cable)的小型化连接器,特别适用于板对板连接场景。此系列连接器设计紧凑,可靠性高,具备多种安装方式,适合不同尺寸的PCB板,具有广泛的应用范围,如工业控制、通信设备、计算机外设等领域。

    2. 技术参数


    - 绝缘材料:玻璃纤维增强聚酯树脂
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:下层镀镍(80 μ″ [2.0 μm] 最小),表面镀金(30 μ″ [0.76 μm] 最小)
    - 焊接尾端镀层:金层覆盖镍
    - 主体材料:锌合金
    - 接触材料:铜合金
    - 接地锁材料:铜合金,锡和金镀尾
    - 标记:3M标志和型号编号
    - 电流容量:1 A
    - 绝缘电阻:大于 5 × 10⁸Ω (500 VDC)
    - 耐电压:500 VRMS持续1分钟
    - 温度范围:-20°C 至 +85°C
    - 处理等级:两次焊接浸润测试(260°C 持续10秒,预热温度最高为100°C)

    3. 产品特点和优势


    - 重复插拔可靠性:采用“刀片对刀片”接触系统,确保重复插拔的可靠性和稳定性。
    - 坚固耐用:外壳采用铸铝合金结构,坚固耐用。
    - 锁定功能:提供螺钉锁定或接地锁的PCB板固定方式,确保连接稳固。
    - 接口灵活性:标准和反向“D”形接口选项,可根据需要选择直角或正交连接。
    - 化学合规性:符合欧盟RoHS指令要求,确保无害物质的使用。

    4. 应用案例和使用建议


    - 工业自动化:用于连接工业控制系统中的传感器和执行器。
    - 电信设备:在路由器和交换机等设备中实现信号传输。
    - 计算机外设:作为内部连接器,连接硬盘、内存条等组件。
    - 推荐使用场景:在严苛环境下使用时,需注意防尘防水措施;定期检查连接器的磨损情况以保持良好性能。

    5. 兼容性和支持


    - 兼容性:与3M公司其他系列的Mini D Ribbon Connectors兼容,方便系统集成。
    - 支持服务:购买后可获得技术支持和保修服务,如有疑问可联系官方客服获取帮助。

    6. 常见问题与解决方案


    - 问题一:接触不良
    - 解决方案:检查接触点是否清洁,确保焊接质量;如仍然存在接触问题,考虑更换连接器。
    - 问题二:温度超出工作范围
    - 解决方案:检查环境温度,如温度过高,采取散热措施或将连接器移至适宜温度环境中使用。
    - 问题三:连接松动
    - 解决方案:确保正确安装和紧固连接器的螺钉或接地锁,定期检查并紧固以保持稳定连接。

    7. 总结和推荐


    3M™ Mini D Ribbon (MDR) Connectors 展现了卓越的电气特性和机械强度,特别适合高密度板对板连接应用。该产品以其出色的稳定性和耐用性在市场上占据了显著地位。如果你正在寻找一种可靠的微型连接解决方案,这款产品无疑是理想的选择。强烈推荐在严苛环境下的工业自动化和通信系统中使用该连接器。

10150-7242PC参数

参数
外壳材料 Glass Reinforced Polyester
针脚数 50pin
类型 Plug
颜色 -
端接 焊盘
额定电流 1A
排数 2
触头镀层
长*宽*高 52.4mm(长度)*16.5mm(高度)
安装方式 中心安装,通孔安装,面板安装
零件状态 在售
包装方式 盒装

10150-7242PC厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

10150-7242PC数据手册

厂牌 PDF简要描述 下载
3M D-Sub 连接器 3M 10150-7242PC 10150-7242PC数据手册

10150-7242PC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 16.0244 ¥ 133.0029
库存: 100000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 13300.29
直接购买
加入购物车
