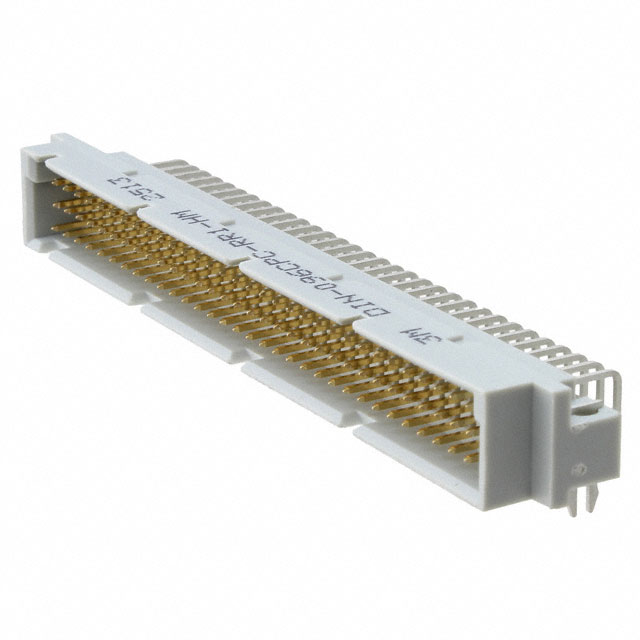

DIN-096CPC-RR1-HM

产品分类: 背板连接器 - DIN 41612
厂牌: 3M
产品描述: Conn DIN 41612 HDR 96 POS 2.54mm Solder RA Thru-Hole Box
供应商型号: 19-DIN-096CPC-RR1-HM-ND
供应商: Digi-Key
标准整包数: 1
3M 背板连接器 - DIN 41612 DIN-096CPC-RR1-HM

DIN-096CPC-RR1-HM概述

    3M™ DIN C Form Plug 技术手册概述

    1. 产品简介


    3M™ DIN C Form Plug 是一款高性能的多针连接器,符合 DIN 41612 标准,专为 VME、VXI 和 Multibus II 等背板应用设计。该产品采用直角焊尾端接方式,具有卓越的电学和机械性能,广泛应用于工业控制、通信系统、医疗设备和数据处理等领域。产品设计支持热插拔,提供早期接地和延迟断开的接触点(Early Mate Late Break),确保系统在带电操作时的安全性。

    2. 技术参数


    以下为产品的关键技术规格:
    | 参数类别 | 规格及参数 |

    | 绝缘材料 | 玻璃填充聚对苯二甲酸乙二醇酯(PBT) |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 灰色 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 下镀层:50μ”镍,上镀层可选金、锡或钯镍组合 |
    | 电流容量 | 每个触点最大 3.0A(温度上升 30°C 以上) |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥1,000MΩ,测试电压 100VDC |
    | 耐压能力 | 1,000VAC,持续时间 1 分钟 |
    | 工作温度范围 | -55°C 至 +125°C |
    | 工艺温度范围 | 最高绝缘体耐温 191°C(仅限波峰焊接工艺) |

    3. 产品特点和优势


    3M™ DIN C Form Plug 的核心特点包括:
    - 多针配置:支持 16、32、48、64 和 96 针等多种规格。
    - 热插拔支持:通过早期接地和延迟断开的设计,确保设备在运行过程中可以安全地插入或移除。
    - 扩展性:可根据需求选择不同的针排列和数量。
    - 稳固连接:提供 A 和 B 型固定夹,增强连接稳定性。
    - 兼容性强:兼容多种插头型号,易于集成到现有系统中。
    - 高可靠性:通过多项严格测试,满足工业级标准。

    4. 应用案例和使用建议


    该连接器广泛应用于高可靠性的工业控制和通信设备中。例如:
    - 工业自动化:用于监控系统和生产设备的数据传输。
    - 医疗设备:为高精度仪器提供稳定的信号连接。
    - 通信设备:支持服务器和交换机之间的高速数据传输。
    使用建议:
    - 在安装时,请确保 PCB 板的孔径和镀层与连接器规格匹配。
    - 使用“推荐 PCB 布局图”来确保正确的物理和电气连接。
    - 对于高频率应用,建议选择镀金或镀钯镍的接触面以减少信号损耗。

    5. 兼容性和支持


    3M™ DIN C Form Plug 支持与 C 形和 R 形插座配合使用,确保不同系统间的互操作性。此外,3M 提供详尽的技术支持,包括在线资源和客户专属定制方案。请联系当地销售代表获取进一步支持。

    6. 常见问题与解决方案


    以下为常见问题及其解决方法:
    - 问题:连接器无法牢固固定。
    - 解决方法:检查是否正确安装了固定夹,确保其牢固锁紧。
    - 问题:接触电阻偏高。
    - 解决方法:更换镀金或镀钯镍的接触件以提高导电性能。
    - 问题:焊接后出现裂缝。
    - 解决方法:确保波峰焊接工艺中绝缘体温度不超过 191°C。

    7. 总结和推荐


    3M™ DIN C Form Plug 是一款卓越的连接解决方案,具有强大的多功能性和广泛的适用性。其高可靠性、热插拔支持和多样化的规格使其成为工业领域的首选。无论是硬件开发工程师还是采购人员,都推荐将此产品作为核心组件使用。

    如需进一步咨询或订购,请联系 3M 官方技术支持热线:1-800-225-5373 或访问官网 www.3Mconnector.com。

DIN-096CPC-RR1-HM参数

参数
长*宽*高 94mm(长度)*17.83mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

DIN-096CPC-RR1-HM厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

DIN-096CPC-RR1-HM数据手册

厂牌 PDF简要描述 下载
3M 背板连接器 - DIN 41612 3M DIN-096CPC-RR1-HM DIN-096CPC-RR1-HM数据手册

DIN-096CPC-RR1-HM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.044 ¥ 84.8718
10+ $ 8.2191 ¥ 68.7838
25+ $ 7.7043 ¥ 64.4755
50+ $ 7.3364 ¥ 61.3962
100+ $ 6.9863 ¥ 58.4666
250+ $ 6.5491 ¥ 54.8077
720+ $ 6.0785 ¥ 50.8693
1440+ $ 5.7887 ¥ 48.4443
库存: 706
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 84.87
直接购买
加入购物车
