929665-01-28-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 56pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929665-01-28-I
供应商: 国内现货
标准整包数: 1

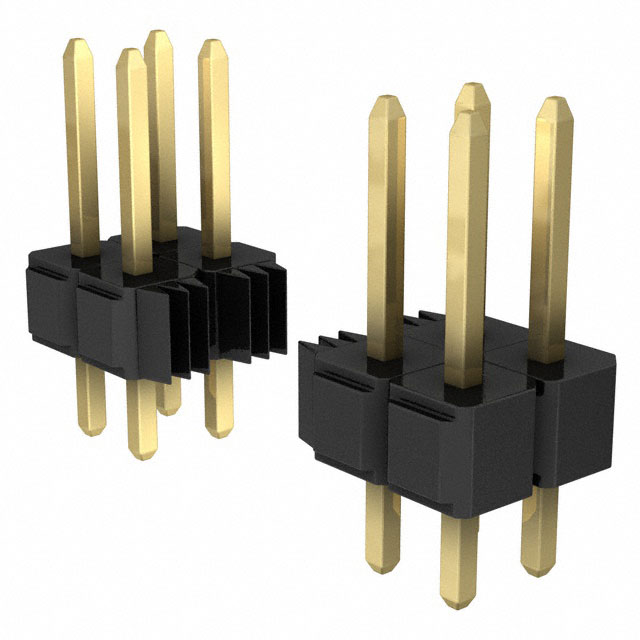

3M 矩形连接器 - 针座 - 公插针 929665-01-28-I

929665-01-28-I概述

    3M™ Pin Strip Header Single and Dual Row 929 系列技术手册

    产品简介


    3M™ Pin Strip Header Single and Dual Row 929 系列是一种用于电路连接的电子元器件,适用于各种工业应用。其基本功能是提供稳定的电气连接,能够适应不同类型的印刷电路板(PCB)。产品型号包括直角和直插式两种尾部设计,适合不同的装配需求。这些产品广泛应用于通信设备、计算机系统、工业自动化等领域。

    技术参数


    - 绝缘材料: 玻璃纤维填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 触点材料: 铜合金
    - 触点电镀: 底层镍(50 μ” [1.27 μm]),可根据需要选择金、硬锡或锡铅选项
    - 电流额定值: 2.5 A
    - 绝缘电阻: 大于 5 × 10^9 Ω @ 500 VDC
    - 耐压能力: 海拔1000米下的交流电压为1500 VRMS
    - 温度范围: -40°C 至 +105°C
    - 焊接工艺: 适用于波峰焊和红外焊接,采用高温PCT塑料可承受最高260°C的焊接温度

    产品特点和优势


    3M™ Pin Strip Header 单双排929系列具有以下显著特点和优势:
    - 可堆叠设计:便于多层连接结构的构建。
    - 多种电镀选项:提供金、硬锡和锡铅镀层选择,满足不同应用需求。
    - 高耐热性:采用高温塑料材料,确保在高温焊接过程中的稳定性能。
    - 焊盘支撑设计:有助于提高波峰焊过程中的电气连接可靠性。
    - 尾部焊盘加固:增加连接稳定性,防止振动引起的松动。

    应用案例和使用建议


    根据技术手册的应用示例,3M™ Pin Strip Header 适用于多种应用场景,例如:
    - 通信设备:确保信号传输的可靠性和稳定性。
    - 计算机系统:作为主板和扩展卡之间的连接接口。
    - 工业自动化:适用于控制柜内部各模块间的互连。
    使用建议:
    - 在安装时应注意孔径尺寸和定位精度,以确保最佳的电气接触。
    - 建议在焊接过程中使用适当的温度控制,以避免损坏电子元件。

    兼容性和支持


    - 兼容性:与标准印刷电路板(PCB)兼容,方便集成到现有系统中。
    - 支持服务:购买后可通过技术支持热线获取帮助,以解决任何使用过程中遇到的技术问题。

    常见问题与解决方案


    1. 焊接过程中出现虚焊:确保焊接温度适当,检查孔径大小是否符合标准。
    2. 接触不良:重新焊接,并确保铜合金触点表面清洁无氧化。
    3. 外观变形:避免过度弯曲引脚,确保安装过程中轻柔处理。

    总结和推荐


    综上所述,3M™ Pin Strip Header Single and Dual Row 929 系列产品凭借其优良的设计和卓越的性能,在众多应用场景中展现出强大的竞争力。无论是从电气特性还是耐用性角度来看,都是一款值得信赖的选择。我们强烈推荐这款产品用于需要稳定电气连接的场合,如通信设备、计算机系统及工业自动化等。

929665-01-28-I参数

参数
间距-配接 2.54mm
排数 2
针脚数 56pin
防护等级 -
触头镀层厚度 - 配接 250nm
颜色 黑色
类型 Header,Push-Pull
额定电流 2.5A
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-01-28-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-01-28-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-01-28-I 929665-01-28-I数据手册

929665-01-28-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 0.7084 ¥ 5.901
100+ $ 0.6578 ¥ 5.4795
200+ $ 0.6173 ¥ 5.1423
库存: 154
起订量: 85 增量: 1
交货地:
最小起订量为:20
合计: ¥ 118.02
