3M  7100086145

7100086145概述


    产品简介

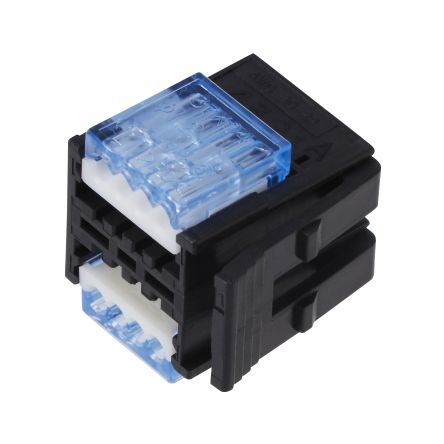

    3M™ Mini-Clamp Plug 是一款专为来自日本及亚洲市场的电线设计的插头,型号为 371 系列。该产品以其紧凑的设计、易操作性和可靠性著称,特别适用于需要高连接可靠性的应用场景。产品通过 IDC(绝缘位移连接)方式实现快速、便捷的端接,并且具有良好的环境适应性。Mini-Clamp Plug 广泛应用于消费电子、工业控制和通信设备等领域,帮助简化布线流程并提升整体系统性能。

    技术参数


    以下是产品的核心技术和电气性能指标:
    | 参数名称 | 规格说明 |

    | 连接类型 | 2 mm 插座,IDC 连接 |
    | 接触材料 | 铜合金 |
    | 镀层 | 底层镍:≥2.54 µm,表面金:≥0.2 µm |
    | 额定电流 | 3.0 安培 |
    | 额定电压 | 32 伏特 |
    | 绝缘电阻 | ≥1 × 10⁶ Ω @ 600 VDC |
    | 耐压测试 | 1,000 VRMS @ 海平面 |
    | 工作温度范围 | -20°C 至 +85°C(1.0 A),-20°C 至 +75°C(2.0 A),-20°C 至 +60°C(3.0 A) |
    | 阻燃等级 | UL 94V-0 |
    | 认证编号 | UL 文件号 E680803 |

    产品特点和优势


    3M™ Mini-Clamp Plug 的独特之处在于其多功能性和卓越性能。产品采用了集成电缆固定设计,能够适应多种线径,从而减少配线时的复杂度。此外,它的 IDC 结构通过标准钳子即可完成可靠连接,且无碎屑产生,确保电路安全稳定运行。具体优势如下:
    1. 易于安装:无需特殊线缆准备,适合批量生产需求。
    2. 高性能:支持高达 3.0 安培的电流负载,满足大功率设备要求。
    3. 可靠性强:采用高镍镀层的铜合金触点,在恶劣环境中仍能保持良好性能。
    4. 耐用性好:提供超过 1,000 次插拔循环的寿命,显著降低维护成本。
    5. 环保合规:符合 RoHS 和 REACH 等国际环保法规。

    应用案例和使用建议


    3M™ Mini-Clamp Plug 在多种领域都有广泛应用,例如工业自动化控制面板、家用电器及消费电子产品等。典型应用场景包括:
    - 自动化生产线中的信号传输;
    - 家用空调、冰箱等白色家电内部布线;
    - 小型电子设备如路由器、交换机的连接器接口。
    使用建议:
    1. 根据所需线缆尺寸选择合适的型号(20-22 AWG 或 24-26 AWG)。
    2. 使用标准工具(如钳子)进行操作,确保连接质量。
    3. 在极端环境下使用时,注意加强散热设计以保护产品长期稳定性。

    兼容性和支持


    该产品与市面上常见的日本和亚洲品牌电线高度兼容,能够直接替换传统接线方式。同时,3M 提供详尽的技术文档和在线支持服务,帮助客户快速上手并解决实际问题。如有进一步疑问,可拨打官方电话 800-225-5373 获取专业支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良导致信号中断 | 检查线缆是否正确插入,重新压接一次 |
    | 插头松动脱落 | 确保选用合适规格的插头,检查安装是否牢固 |
    | 长时间高温环境影响 | 避免在高于额定温度条件下连续工作,增加散热措施 |

    总结和推荐


    3M™ Mini-Clamp Plug 凭借其优异的电气性能、可靠的机械结构以及简便的操作流程,在众多领域展现出极高的实用价值。无论是追求高效生产还是高可靠性连接,该产品都是理想的选择。因此,我们强烈推荐此款插头用于各类需要精密布线的应用场景。
    最终评价:★★★★★

7100086145厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7100086145数据手册
