PX0101P04GY

产品分类: 矩形连接器 - 外壳
厂牌: BULGIN
产品描述: Bulgin 矩形连接器 连接器外壳母座, PX0101系列, 4路, 2行, 13A
供应商型号: 167-PX0101P04GY
供应商: Mouser
标准整包数: 1

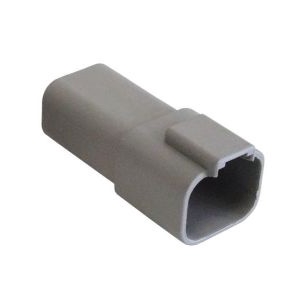

BULGIN 矩形连接器 - 外壳 PX0101P04GY

PX0101P04GY概述

    矩形连接器技术手册

    产品简介


    矩形连接器是一种适用于各种电缆到电缆连接应用的高可靠性、坚固耐用的电子组件。它们特别适用于恶劣环境中的应用,具备防水防尘的防护等级(IP68),从而确保在极端条件下的稳定运行。产品系列涵盖单个接触点数为2、3、4、6、8及12的连接器,提供了多种配置选项,以满足不同应用需求。

    技术参数


    - 接触数: 2, 3, 4, 6, 8, 12
    - 防护等级: IP68
    - 额定电流: 7.5A (标准型号),13A (大电流型号)
    - 电压: 250V
    - 绝缘电阻: >1000MΩ
    - 耐压: 1500 VAC
    - 工作温度范围: -55°C 至 +125°C
    - 接受导线尺寸: 14 - 22 AWG (标准型号),10 - 14 AWG (大电流型号)

    产品特点和优势


    - 可靠性和坚固性: 具备防水防尘功能,确保在严苛环境中保持高性能。
    - 多功能性: 提供增强密封保护、保护端盖、热缩管接头等多种配置选择。
    - 易于安装和维护: 带有楔形锁,方便正确对齐和固定接触件。
    - 适用性强: 适用于农业、汽车、建筑、娱乐、海洋、采矿等多个行业。

    应用案例和使用建议


    应用案例:
    - 农业设备:发动机和传动系统之间的连接。
    - 汽车工业:车身内外部电子系统的连接。
    - 海洋应用:水下设备和船只电子系统的连接。
    使用建议:
    - 在安装前确保所有组件均处于干燥状态。
    - 使用正确的工具进行压接操作,确保连接可靠。
    - 定期检查并维护,确保连接器始终处于良好工作状态。

    兼容性和支持


    这些矩形连接器可与其他电子元器件无缝配合使用。厂商提供全面的技术支持和售后服务,确保客户能够充分利用产品的全部潜力。如有疑问或需要技术支持,可以直接联系制造商获取帮助。

    常见问题与解决方案


    - 问题1: 连接器无法完全闭合。
    - 解决方法: 检查是否有异物阻碍,确保连接器正确安装。
    - 问题2: 连接器内部出现短路。
    - 解决方法: 检查电线是否正确压接,确认没有裸露的金属部分接触。

    总结和推荐


    矩形连接器凭借其出色的可靠性和多样的功能,在众多应用中表现出色。无论是日常使用还是特殊环境下的要求,这款产品都能满足用户的需求。因此,强烈推荐使用矩形连接器来实现关键的电子连接任务。

PX0101P04GY参数

参数
类型 Latch Holder,Receptacle
颜色 灰色
触头类型 Male Pin,Power
紧固类型 -
排数 2
触头端接 压接
针脚数 4pin
长*宽*高 18.19mm(长度)*30.94mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PX0101P04GY厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0101P04GY数据手册

厂牌 PDF简要描述 下载
BULGIN 矩形连接器 - 外壳 BULGIN PX0101P04GY PX0101P04GY数据手册

PX0101P04GY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4955 ¥ 21.087
10+ $ 1.5985 ¥ 13.5073
100+ $ 1.1664 ¥ 9.8561
600+ $ 1.08 ¥ 9.126
1200+ $ 1.066 ¥ 8.7572
5100+ $ 1.0112 ¥ 8.5442
库存: 299
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.08
