PXM7011/32P/CR/0911

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Receptacle Housing 32pin(Power) Zinc Alloy 2A,3A 导线安装,自由悬挂,通孔安装 98mm(长度)
供应商型号: Q-PXM7011/32P/CR/0911
供应商: 期货订购
标准整包数: 8

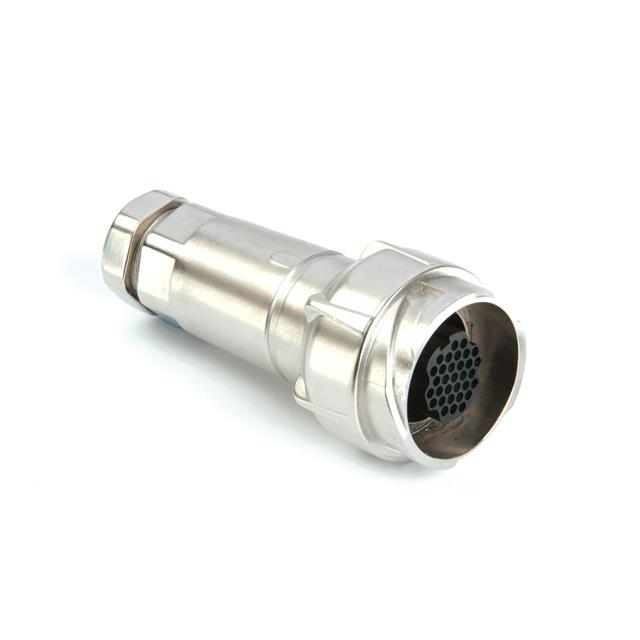

BULGIN 圆形连接器 PXM7011/32P/CR/0911

PXM7011/32P/CR/0911概述

    7000 Series Buccaneer® 圆形连接器技术手册解析

    产品简介


    Buccaneer® 是由 Elektron Technology 推出的一款高性能连接器,旨在满足苛刻环境下的连接需求。这款金属版本的 7000 系列连接器采用了快速耦合机制,并具备卓越的防尘防水能力,适用于信号和主电源传输。其坚固的金属构造和密封设计确保了连接器在各种恶劣条件下的稳定运行。

    技术参数


    - 密封等级:IP66、IP68 和 IP69K
    - 锁紧机制:少于四分之一圈的锁紧操作
    - 锁定反馈:明显的锁定确认
    - 连接类型:面板安装、直通电缆、弯曲电缆
    - 触点配置:2 至 32 针
    - 电流/电压:最大电流 25A,电压高达 600V
    - 接线方式:螺纹、压接和编织布接地选项
    - 材料:铸锌合金,镍镀层

    产品特点和优势


    1. 耐用性:采用全金属外壳,具备出色的机械强度和抗电磁干扰能力。
    2. 快速连接:不到四分之一圈的快速锁紧机制确保了快捷而可靠的连接。
    3. 环境防护:符合 IP66、IP68 和 IP69K 的防护标准,适合各种极端环境。
    4. 安全连接:通过独特的触点保护和视觉对准特性防止误配。

    应用案例和使用建议


    - 工业自动化:适用于需要高可靠性连接的工业机器人和自动控制设备。
    - 户外设备:如农业机械和建筑设备,在暴露于雨水和尘土环境中表现优异。
    - 交通运输:可用于汽车、铁路车辆和船舶上的高压系统。
    使用建议:
    - 在使用前检查电缆规格以匹配正确的连接器型号。
    - 定期检查连接器状态,特别是暴露在恶劣环境中的部分。

    兼容性和支持


    - 兼容性:支持多种电缆直径,适用于不同规格的电缆连接。
    - 工具支持:提供专用的压接工具、提取工具和接触载体拆卸工具。
    - 厂商支持:Elektron Technology 提供全方位的技术支持和售后保障。

    常见问题与解决方案


    1. 如何正确选择电缆规格?
    - 参考产品目录中的电缆接受范围(5-15mm 直径),并选择合适的连接器型号。
    2. 如何进行安全的压接操作?
    - 使用厂家推荐的压接工具进行操作,并严格按照工具的使用说明执行。
    3. 如何判断连接器是否安装正确?
    - 检查连接器的锁紧机制是否有明显的反馈,确保接触良好且密封完整。

    总结和推荐


    总体而言,7000 系列 Buccaneer® 连接器凭借其强大的防护性能、可靠的设计以及广泛的适用范围,成为各种严苛环境下理想的选择。强烈推荐用于需要高稳定性和长寿命的应用场合,特别是在工业自动化、户外设备和交通运输等领域。对于寻求高性能连接解决方案的工程师和采购人员来说,这是一个不容忽视的产品。

PXM7011/32P/CR/0911参数

参数
颜色 -
端接 -
额定电流 2A,3A
外壳材料 Zinc Alloy
针脚数 32pin(Power)
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
长*宽*高 98mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXM7011/32P/CR/0911厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXM7011/32P/CR/0911数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXM7011/32P/CR/0911 PXM7011/32P/CR/0911数据手册

PXM7011/32P/CR/0911封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 48.15 ¥ 394.83
30+ $ 45.575 ¥ 373.715
库存: 800
起订量: 8 增量: 8
交货地:
最小起订量为:8
合计: ¥ 3158.64
直接购买
加入购物车
