PX0822/S

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 标准圆形连接器插座, Standard Buccaneer系列, 25芯, 面板安装, 压接,焊接, IP68
供应商型号: PX0822/S
供应商: Master
标准整包数: 5

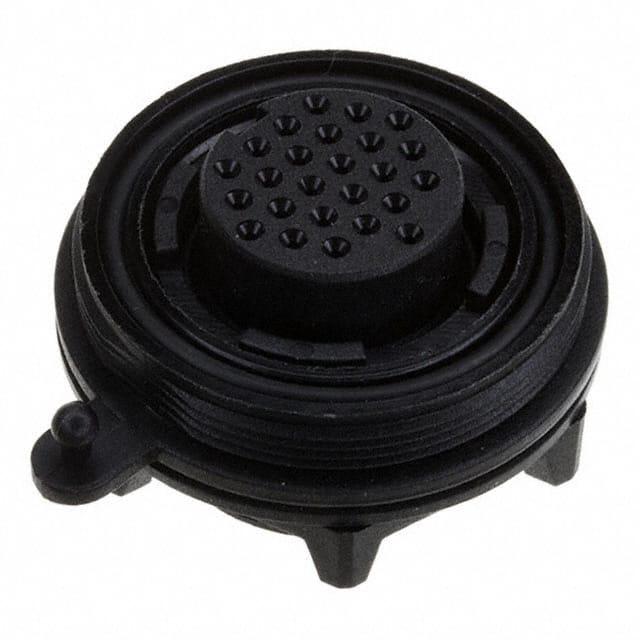

BULGIN 圆形连接器 PX0822/S

PX0822/S概述

    Circular Power Connectors 21: BUCCANEER FOR POWER

    1. 产品简介


    Circular Power Connectors 21是专为电力传输而设计的密封连接器系列,品牌名为BUCCANEER。该系列产品包括多种不同规格和型号的插头和插座,主要用于各种电力和控制系统的连接需求。它们适用于工业、军事、海洋和商业领域的广泛应用,能够确保在严苛环境下稳定可靠的工作。

    2. 技术参数


    以下是BUCCANEER FOR POWER Circular Power Connectors的主要技术规格:
    - 防水等级:IP68和IP69K,通过测试,能在1.054kg/cm²的压力下承受10米水深两周,或在9.84kg/cm²的压力下承受100米水深12小时。
    - 电气参数:
    - 额定电流:2极12A,3极10A,4极10A,6极5A,7极5A,9极5A,12极5A,25极1A。
    - 额定电压:交流/直流277V(部分型号)至50V(特定型号)。
    - 接触电阻:2-9极≤10mΩ,12极≤5mΩ,25极≤5mΩ。
    - 绝缘电阻:≥10⁴MΩ(DC 500V)。
    - 工作温度范围:-20°C至+70°C。
    - 认证:符合VDE、UL、CSA和CCC标准,满足EN60068-2-52测试要求。

    3. 产品特点和优势


    - IP68/IP69K防护:确保在极端环境下的可靠性能,如海洋盐雾测试。
    - 多样化接口:提供2、3、4、6、7、9、12和25极选项,满足不同电力需求。
    - 灵活的安装方式:包括柔性电缆、面板安装(前后)、PCB安装和壁挂安装等。
    - 易于组装:无特殊工具即可完成螺丝终端连接器的装配。
    - 多样的颜色标识:不同颜色的接触件用于视觉识别。
    - 多类型的接触方式:支持螺钉端子、压接和焊接等多种接触方式。

    4. 应用案例和使用建议


    - 应用案例:该系列连接器常用于需要高度防水防尘的工业自动化系统、户外设备及船舶电气系统中。
    - 使用建议:选择合适型号时,需根据实际电流和电压需求以及电缆直径来确定。在恶劣环境中使用时,应定期检查密封状态,以确保长期可靠性。

    5. 兼容性和支持


    - 兼容性:与其它配件(如密封帽、过模成型电缆组件等)兼容。
    - 技术支持:厂家提供一系列工具和安装指南,方便用户进行正确的安装和维护。

    6. 常见问题与解决方案


    - 问题1:如何确保连接器在高湿度环境中保持良好的密封?
    - 解决方案:定期检查密封帽和锁定环的状态,必要时更换新的密封件。
    - 问题2:在进行安装时,如何避免误配?
    - 解决方案:利用正向定位键槽设计,防止错误连接。

    7. 总结和推荐


    综上所述,BUCCANEER FOR POWER Circular Power Connectors是一款具备高防护等级、多样化安装方式和强大电气特性的优质电力连接器。适用于各类工业和户外环境,尤其是对密封性能有严格要求的应用场合。该产品系列在设计、材料选用以及功能性方面均表现出色,值得在相关领域推广应用。

PX0822/S参数

参数
触头镀层 - 配接 -
类型 Receptacle Housing,Threaded
颜色 -
端接 焊盘
额定电流 1A
外壳材料 Polyamide (PA),Nylon,Glass Filled
针脚数 25pin(Power)
长*宽*高 23.1mm(长度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装,散装

PX0822/S厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0822/S数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PX0822/S PX0822/S数据手册

PX0822/S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 10.58 ¥ 89.6126
25+ $ 9.6138 ¥ 79.9348
60+ $ 9.0948 ¥ 75.5795
120+ $ 8.6284 ¥ 70.3247
300+ $ 8.3767 ¥ 68.5968
540+ $ 8.2501 ¥ 67.5601
1020+ $ 8.2501 ¥ 67.5601
库存: 32
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 448.06
