PXP7011/03S/ST/0709

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Female Sockets,Receptacle 螺纹 3pin Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free 25A 镍 灰色 导线安装,自由悬挂,通孔安装 98mm(长度)
供应商型号: Q-TCC-PXP7011/03S/ST/0709
供应商: 期货订购
标准整包数: 10

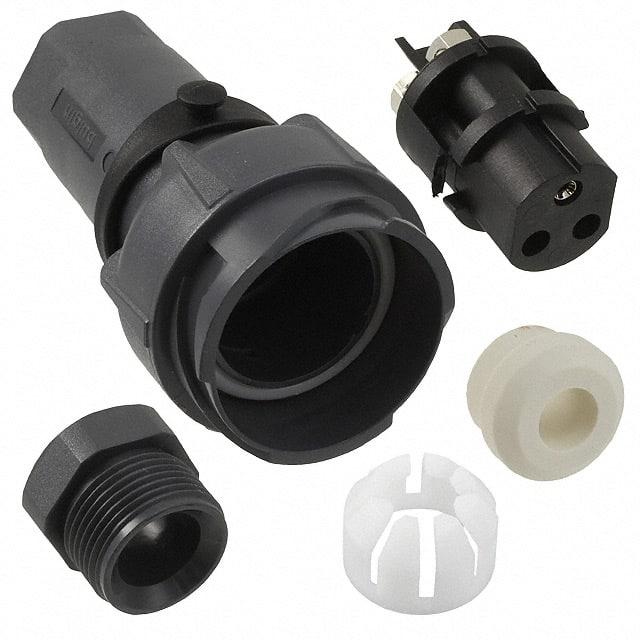

BULGIN 圆形连接器 PXP7011/03S/ST/0709

PXP7011/03S/ST/0709概述

    # Buccaneer 7000 系列圆形电源连接器技术手册

    产品简介


    Buccaneer 7000 系列是业界领先的圆形电源连接器,结合了塑料和金属材料的坚固设计,提供快速耦合机制与卓越的环境密封性能。这些连接器专为信号和主电源的应用而设计,尤其适合需要防止灰尘和水分进入的严苛环境中使用。凭借其紧凑的设计和便捷的操作特性,Buccaneer 7000 系列广泛应用于工业控制、交通运输、可再生能源以及户外通信系统等领域。

    技术参数


    基本特性
    - 锁紧机构: 小于1/4圈的快速锁定机制
    - 防水防尘等级: IP66、IP68 和 IP69K(连接状态时)
    - 材料: 所有塑料版本符合 UL94-V0阻燃标准且具有抗紫外线能力,无卤素材料
    - 温度范围: -40°C 至 +120°C
    电气特性
    - 额定电流: 2极至32极,最大电流可达25A
    - 电压等级: AC/DC 600V
    - 接触电阻: <10mΩ
    - 绝缘电阻: >10⁶MΩ @ 500V直流
    - 耐压测试: >10kV(交流)
    机械特性
    - 锁紧反馈: 正确锁紧时的清晰触觉反馈
    - 连接稳定性: 防止因误插造成的损坏("防刺"接触设计)
    - 安装方式: 灵活电缆连接器、面板安装及直通式电缆连接器

    产品特点和优势


    Buccaneer 7000 系列以其高度可靠的密封性能和灵活的设计脱颖而出。其独特的特点包括:
    - 快速连接: 小于1/4圈的锁紧机制确保了连接和分离的便捷性。
    - 多用途适用性: 支持多种电缆直径(5-15毫米)和极数配置(2至32极),满足多样化的应用场景需求。
    - 高安全性: 符合国际认证标准(如 UL, cULus, VDE),并具备强大的抗盐雾腐蚀能力。
    - 耐用性强: 使用寿命长,适用于长期户外使用。

    应用案例和使用建议


    典型应用场景
    - 工业自动化: 在恶劣环境下用于工业机器人和自动生产线的电力传输。
    - 新能源领域: 为风能和太阳能设备提供可靠连接。
    - 交通行业: 汽车充电桩和轨道交通信号系统的连接解决方案。
    使用建议
    对于长期暴露在恶劣天气条件下的设备,建议选择带有防盐雾特性的金属版本以提高耐久性。此外,在安装前应仔细检查电缆直径是否匹配,并确保正确接地以增强整体系统可靠性。

    兼容性和支持


    Buccaneer 7000 系列兼容多种标准电缆规格,并提供了丰富的配件选项,包括密封帽、密封套件以及定制化的电缆夹具。制造商提供全面的技术支持和服务保障,包括产品选型指导、安装培训和技术文档下载服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接后无法保持密封 | 检查密封圈是否正确安装并完整无损 |
    | 锁紧机构松动 | 调整扭矩至推荐值范围内(1.7Nm) |
    | 接触不良 | 确保所有引脚已完全插入且稳固 |

    总结和推荐


    综上所述,Buccaneer 7000 系列圆形电源连接器是一款兼具高性能与实用性的产品。它不仅具备出色的环境适应能力,还通过多样化的产品线满足了不同客户的需求。无论是追求高效连接还是严格防护要求的应用场合,Buccaneer 7000 都是一个值得信赖的选择。因此,我们强烈推荐此系列产品给需要高性能圆形连接器的专业用户。

PXP7011/03S/ST/0709参数

参数
额定电流 25A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 3pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 灰色
端接 螺纹
长*宽*高 98mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP7011/03S/ST/0709厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP7011/03S/ST/0709数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP7011/03S/ST/0709 PXP7011/03S/ST/0709数据手册

PXP7011/03S/ST/0709封装设计

查看详情并下载
Symbol
Footprint
3D Model
