PXP7010/02P/ST/0709

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 圆形连接器插头, Buccaneer 7000系列, 2芯, 电缆安装, 螺钉拧紧, IP66、IP68、IP69K
供应商型号: 4220173
供应商: 海外现货
标准整包数: 1

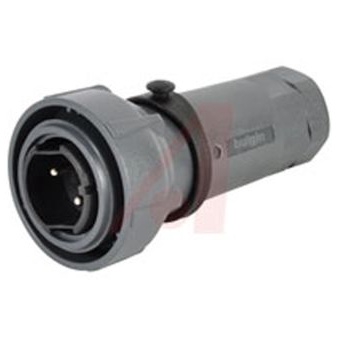

BULGIN 圆形连接器 PXP7010/02P/ST/0709

PXP7010/02P/ST/0709概述

    # 7000 Series Buccaneer for Power: A Comprehensive Overview

    产品简介


    7000系列海盗船(Buccaneer)是一款专为电力传输设计的电子元器件,具有塑料和金属两种版本。这款圆形连接器以其便捷的快速耦合机制和出色的防尘防水性能著称,特别适合信号和电源连接的应用场合。它符合IP66、IP68和IP69K标准,在灰尘和水进入方面的防护能力尤为出色,同时提供轻便且耐紫外线材料的选择,非常适合长期户外使用。

    技术参数


    电气特性
    - 电流承载能力:2极和3极:25A,6极:10A,10极:10A,32极:3A。
    - 电压等级:AC/DC 600V(32极例外)。
    - 接触电阻:<10mΩ。
    - 绝缘电阻:>10⁶MΩ@500V DC。
    - AC击穿电压:>10kV(单极),>8kV(双极),>5kV(三极及以上)。
    工作环境
    - 工作温度范围:-40°C至+120°C。
    - 盐雾测试:EN60068-2-52 Test Kb,盐雾测试(循环)达到海面恶劣等级1。
    - 防护等级:IP66、IP68、IP69K(当连接时)。

    产品特点和优势


    1. 易于连接:小于1/4转锁定机构,确保快速准确的插接。
    2. 可靠密封:正反馈锁定机制保证连接安全并防止误配。
    3. 多用途设计:适用于广泛的极端环境,适合于信号和电源传输。
    4. 耐用材质:塑料版本具有UL94-V0阻燃等级,金属版本符合RoHS标准。
    5. 兼容多种电缆:提供各种连接方式,如螺纹连接、压接和焊接。

    应用案例和使用建议


    7000系列海盗船广泛应用于汽车工业、船舶和海洋工程等领域。由于其出色的防水和防尘性能,这些连接器尤其适合用于需要高度可靠性的环境,例如风力发电系统或农业自动化设备。建议在安装过程中确保电缆正确固定,并定期检查以确保连接可靠性。

    兼容性和支持


    7000系列海盗船与多种电缆和电气设备兼容,提供了丰富的配件选项,包括密封帽和防盐雾的保护措施。厂商提供一系列工具,如压接工具、提取工具和接触载体移除工具,以便于客户的安装和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保连接时旋转锁环到位,使用适当工具紧固螺纹连接。 |
    | 电流承载能力下降 | 检查连接器是否过热,如果有必要,降低电流负荷或更换较大尺寸的连接器。 |
    | 密封失效 | 更换密封帽和O型圈,确保所有接口均被正确密封。 |

    总结和推荐


    7000系列海盗船凭借其可靠的密封性能、广泛的适用性和强大的兼容性,成为一种高性能的电子连接器解决方案。无论是对可靠性要求极高的工业应用还是普通环境下的设备连接,它都能提供卓越的表现。因此,强烈推荐给需要高可靠性连接解决方案的工程师和技术人员。

PXP7010/02P/ST/0709参数

参数
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 2pin(Power)
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 灰色
端接 螺纹
额定电流 25A
长*宽*高 95mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP7010/02P/ST/0709厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP7010/02P/ST/0709数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP7010/02P/ST/0709 PXP7010/02P/ST/0709数据手册

PXP7010/02P/ST/0709封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 154.6448
10+ ¥ 151.8833
25+ ¥ 151.8833
50+ ¥ 151.8833
库存: 21
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 154.64
直接购买
加入购物车
