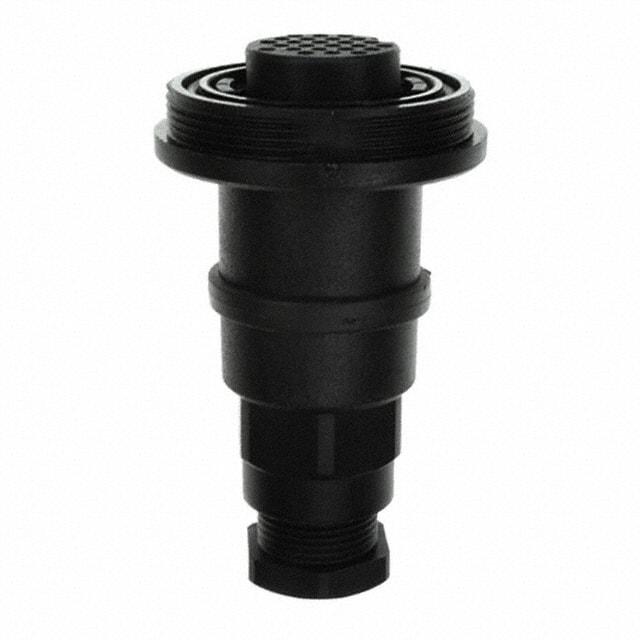

PX0821/S

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 标准圆形连接器插座, Standard Buccaneer系列, 25芯, 电缆安装, 压接,焊接, IP68
供应商型号: N-PX0821/S
供应商: 云汉优选
标准整包数: 1

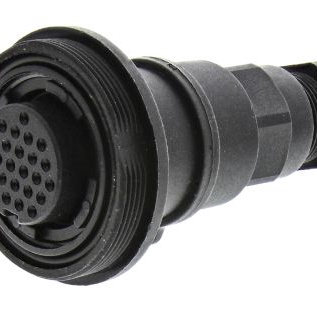

BULGIN 圆形连接器 PX0821/S

PX0821/S概述

    Buccaneer for Power 20:可靠且防水的电力连接器

    产品简介


    Buccaneer for Power 20 是一种经过严格测试并认证的高性能电力连接器,专为需要防水和防尘的应用而设计。该系列连接器能够提供从2至25个触点的不同选项,适用于各种不同的电压和电流需求。这些连接器在各种恶劣环境中表现出色,如工业自动化、海洋工程、轨道交通等领域。

    技术参数


    - 额定电流与电压:2极螺钉接线端子:12A,277V ac/dc;4极螺钉接线端子:10A,277V ac/dc;6和7极螺钉接线端子:5A,277V ac/dc;9极压接接线端子:5A,150V ac/dc;12极压接和焊接接线端子:5A,50V ac/dc;25极压接和焊接接线端子:1A,50V ac/dc。
    - 防护等级:达到IP68标准,可承受1.054kg/cm²(15lb/in²)的压力,最大深度可达10米,持续时间2周;在9.84kg/cm²(140lb/in²)压力下,可承受100米深度达12小时。
    - 接触电阻:2-9极时小于10毫欧,12极时小于5毫欧,25极时小于5毫欧。
    - 绝缘电阻:大于10⁴兆欧(在500V直流电条件下)。
    - 介质强度:2-9极时4kV,12极时6kV,其他类型2-9极时7.5kV。
    - 温度范围:-20°C 至 +70°C。

    产品特点和优势


    - 紧凑设计:直径不超过38毫米,适应狭小空间。
    - 高可靠性:具有出色的密封性能,能够抵抗恶劣环境的影响。
    - 多功能性:提供多种触点选项,以满足不同应用需求。
    - 易于安装:无需特殊工具即可完成装配。
    - 环境适应性强:能够在水下环境中工作,适用于严苛的工作条件。

    应用案例和使用建议


    - 工业自动化:在机器人的动力传输系统中使用,确保高效可靠的电力连接。
    - 海洋工程:用于海上平台、船舶和其他水上设施的动力连接,保证长期稳定运行。
    - 轨道交通:在地铁列车、高铁等交通工具中作为动力传输的关键部件,提高整体系统的安全性和可靠性。

    兼容性和支持


    - 与其他电子元件的兼容性:与各种电缆规格兼容,包括3.5mm至9mm直径的电缆。
    - 认证和支持:符合CCC、UL、CSA和VDE标准,提供全面的技术支持服务。

    常见问题与解决方案


    - 问题1:如何正确安装Buccaneer for Power 20?
    解答:请参考手册中详细的安装指南,按照步骤进行操作,并使用相应的装配工具。
    - 问题2:如何确定正确的电缆尺寸?
    解答:根据手册中提供的电缆接受规格,选择合适的电缆尺寸。
    - 问题3:如何清洁和维护连接器?
    解答:定期检查连接器的状态,必要时可以使用干燥的布料清洁,避免使用腐蚀性的清洁剂。

    总结和推荐


    Buccaneer for Power 20 是一款性能卓越、可靠性强的电力连接器。其独特的设计使其在严苛环境下表现出色,尤其适合于需要高防水和防尘等级的应用场景。通过上述分析,我们可以看到它具备强大的市场竞争力。因此,我们强烈推荐这款产品给那些对连接器质量和可靠性有极高要求的应用领域。

PX0821/S参数

参数
外壳材料 Polyamide (PA),Nylon,Glass Filled
针脚数 25pin(Power)
触头镀层 - 配接 -
类型 Receptacle Housing,Threaded
颜色 -
端接 焊盘
额定电流 1A
长*宽*高 65mm(长度)
安装方式 夹子安装,导线安装,自由悬挂,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

PX0821/S厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0821/S数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PX0821/S PX0821/S数据手册

PX0821/S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 11.236 ¥ 95.506
30+ $ 10.7223 ¥ 91.1396
50+ $ 10.0368 ¥ 85.3128
库存: 37
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 955.06
直接购买
加入购物车
