首页  >  产品百科  >  PX0109P02GY

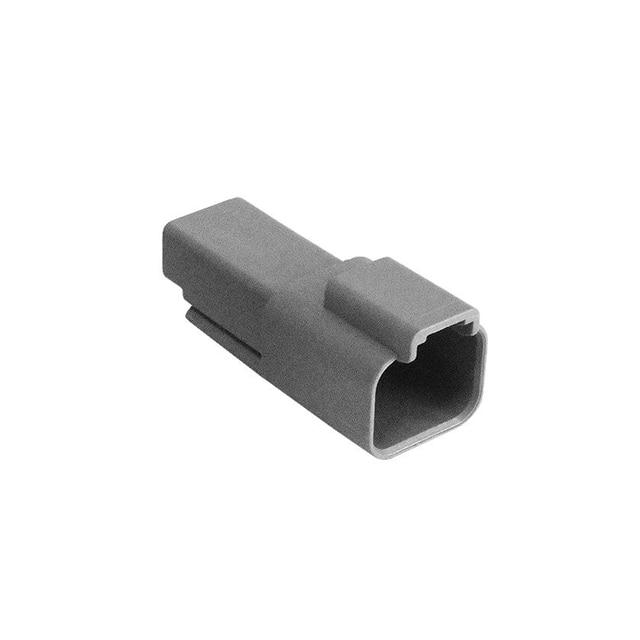

PX0109P02GY

产品分类: 矩形连接器 - 外壳
厂牌: BULGIN
产品描述: Bulgin 矩形连接器 连接器外壳母座, PX0109系列, 2路, 13A
供应商型号: 3652340
供应商: 海外现货
标准整包数: 1

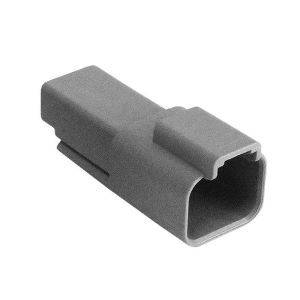

BULGIN 矩形连接器 - 外壳 PX0109P02GY

PX0109P02GY概述

    电子元器件技术手册:矩形连接器

    产品简介


    本产品目录提供了多种矩形连接器,适用于电缆到电缆的应用,尤其在恶劣环境下。这些连接器具有坚固耐用的特点,提供IP68级防护,适用于农业、汽车工业、林业、休闲、船舶和采矿等行业。产品包括标准矩形连接器、微型矩形连接器及功率矩形连接器,均提供男性和女性选项,支持不同数量的接触点(2, 3, 4, 6, 8及12个)。

    技术参数


    - 连接数:2, 3, 4, 6, 8及12个接触点
    - 环境防护等级:IP68当连接时
    - 电气特性:电压为250V,绝缘电阻大于1000兆欧,耐压达到1500V AC,操作温度范围为-55°C至+125°C,额定电流分别为13A和25A
    - 支持导线:接受14至20AWG导线,微型矩形连接器可接受14至22AWG导线,而功率矩形连接器接受10至14AWG电缆
    - 接触材料:触点采用镍或金镀层
    - 机械性能:可多次插入拔出(>100次),密封材料为硅橡胶,壳体材料为PC/PBT

    产品特点和优势


    1. 增强密封选项:选择增强密封保留(ESR)、保护端盖(PEC)、收缩靴套适配器(SBA)、终止电阻器(TER)和Y型连接器(YTY)
    2. 定位稳固:楔锁有助于确保触点的正确对齐和固定
    3. 多功能:适合多种应用场景,易于安装,提供可靠且高性能的解决方案
    4. 环境适应性强:能够在极端环境中保持稳定性能,如农业和采矿行业

    应用案例和使用建议


    1. 农业:用于拖拉机、收割机及其他农用设备的连接器,确保电力传输和信号通讯的可靠性
    2. 汽车工业:应用于汽车内部和外部的各种电子控制单元(ECU)之间
    3. 应急车辆:由于其高电流特性和IP68防护等级,适用于消防车和救护车的电气连接
    4. 建议:对于频繁振动的环境,考虑使用楔锁以提高连接稳定性;确保定期检查连接器的状态,避免因灰尘或湿气导致的故障

    兼容性和支持


    这些矩形连接器与同系列的产品兼容,并提供配套的工具,包括压接工具和探针提取工具,以帮助进行正确安装和维护。

    常见问题与解决方案


    1. 问题:连接器不导电或信号质量差
    解决方案:检查连接器是否有腐蚀或损伤,重新清洁和连接
    2. 问题:连接器无法锁定
    解决方案:确认楔锁已正确安装并发出点击声
    3. 问题:插拔困难
    解决方案:确保连接器没有受到外力影响,按照正确的步骤安装楔锁

    总结和推荐


    总体而言,这些矩形连接器具有出色的性能和广泛的应用范围,适用于多种工业场景。其增强的密封选项和可靠的机械结构使得它们非常适合恶劣环境下的使用。尽管初期投资可能较高,但考虑到其长寿命和高可靠性,这是一项值得推荐的投资。对于寻求高性能连接解决方案的应用,我们强烈推荐使用这些矩形连接器。

PX0109P02GY参数

参数
颜色 灰色
触头类型 Male Pin,Power
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Holder,Receptacle
长*宽*高 15.01mm(长度)*28.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

PX0109P02GY厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0109P02GY数据手册

厂牌 PDF简要描述 下载
BULGIN 矩形连接器 - 外壳 BULGIN PX0109P02GY PX0109P02GY数据手册

PX0109P02GY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.7279
25+ ¥ 9.3388
100+ ¥ 8.7162
250+ ¥ 8.5605
500+ ¥ 8.5605
库存: 937
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.72
直接购买
加入购物车
