PX0931/07/P

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 连接器插头, Buccaneer 900系列, 7芯, 面板安装, 螺钉拧紧, IP68,IP69K
供应商型号: PX0931/07/P
供应商: 国内现货
标准整包数: 100

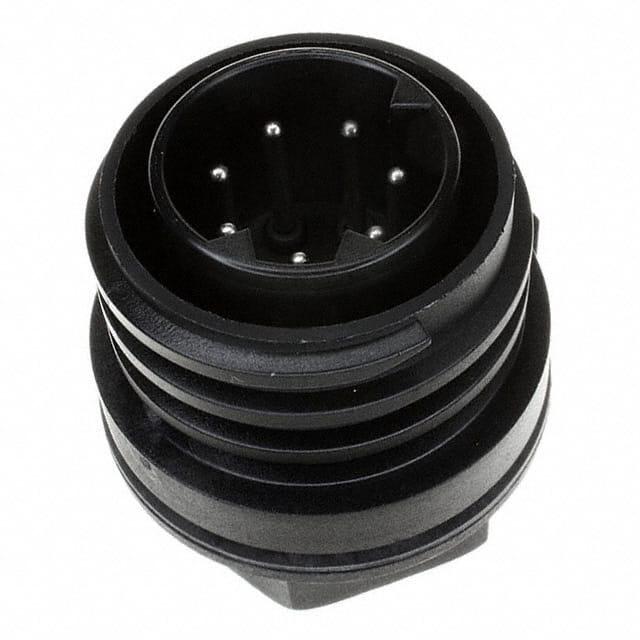

BULGIN 圆形连接器 PX0931/07/P

PX0931/07/P概述

    Circular Power Connectors 900 Series Buccaneer 技术手册

    1. 产品简介


    Circular Power Connectors 900 系列 Buccaneer 是一种高性能的圆形电源连接器,设计用于恶劣环境下提供可靠的电力传输。其主要功能是确保在各种极端条件下的电连接稳定性和耐用性。Buccaneer 系列连接器广泛应用于工业自动化、重型机械、船舶和海洋工程等领域。

    2. 技术参数


    - 电流额定值: 2 接触点:32A;3 接触点:32A;4 接触点:32A;5 接触点:10A;7 接触点:30A(CSA);10 接触点:25A(CSA);25A(UL)
    - 电压额定值: 2 接触点:600V AC/DC;3 接触点:600V AC/DC;4 接触点:430V AC/DC;5 接触点:250V AC/DC
    - 接触电阻: <10mΩ(初始)
    - 绝缘电阻: >10⁶MΩ(@ 500V DC)
    - 介电强度: 2.2kV AC 最小
    - AC击穿电压: 6kV
    - 工作温度范围: –40°C 至 +85°C
    - 防尘防水等级: IP68 和 IP69K,已测试符合 DIN 40050/Part 9 IP6k9k
    - 耐盐雾: 符合 EN60068-2-52 Test Kb 盐雾循环(海事严重程度 1 级)

    3. 产品特点和优势


    Buccaneer 系列连接器具备以下独特功能和优势:
    - IP68 和 IP69K 防护等级: 能够在深达 10 米的水下工作两周,并能抵御高压喷射水。
    - “勺型”接触设计: 可防止接触时损坏。
    - 多种电缆直径适应能力: 支持从 7mm 到 22mm 的电缆直径。
    - 紧凑设计: 确保安装空间高效利用。
    - 成本效益高: 为用户提供经济实惠的选择。
    - 防误接设计: 使用正确定位键槽,避免错误连接。
    - UL、CSA 和 VDE 认证: 符合国际安全标准。

    4. 应用案例和使用建议


    Buccaneer 系列连接器适用于多个领域,如:
    - 工业自动化系统中的动力传输
    - 海洋工程中的设备连接
    - 重型机械设备的控制电路
    建议在选择电缆直径时,根据实际应用需求选择合适的版本(标准电缆或大直径电缆)。对于需要更高防护等级的应用,应考虑使用密封帽来保持未配对时的 IP68 等级。

    5. 兼容性和支持


    - 兼容性: 该系列连接器可以与同系列其他型号互配,适用于多种安装方式,包括面板安装和法兰安装。
    - 支持: 提供详细的技术文档和售后服务,包括电缆夹具和其他配件的供应。

    6. 常见问题与解决方案


    - Q: 如何确定正确的电缆直径?
    A: 根据实际应用需求选择合适的电缆直径版本(标准电缆或大直径电缆),并使用适当的电缆夹具。

    - Q: 如何保证连接器的防水性能?
    A: 在未配对状态下使用密封帽,并确保密封帽正确安装。

    7. 总结和推荐


    总体而言,Circular Power Connectors 900 系列 Buccaneer 连接器凭借其卓越的性能和可靠性,成为恶劣环境下的理想选择。特别是其优异的防水和防尘性能、广泛的电流和电压额定值以及高成本效益,使其在市场上具有较强的竞争力。因此,我们强烈推荐这款连接器在各种严苛应用环境中使用。

PX0931/07/P参数

参数
类型 Male Pins,Receptacle,Threaded
颜色 黑色
端接 螺纹
额定电流 32A
外壳材料 Polyamide (PA),Nylon
针脚数 7pin
触头镀层 - 配接
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装,散装

PX0931/07/P厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0931/07/P数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PX0931/07/P PX0931/07/P数据手册

PX0931/07/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 130.9
200+ ¥ 129.8
库存: 288
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 13090
直接购买
加入购物车
