PXM7011/03S/ST/1315/SN

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Female Sockets,Receptacle 螺纹 3pin Zinc Alloy 25A 镍 银色 导线安装,自由悬挂,通孔安装 98mm(长度)
供应商型号: PXM7011/03S/ST1315
供应商: TME
标准整包数: 1

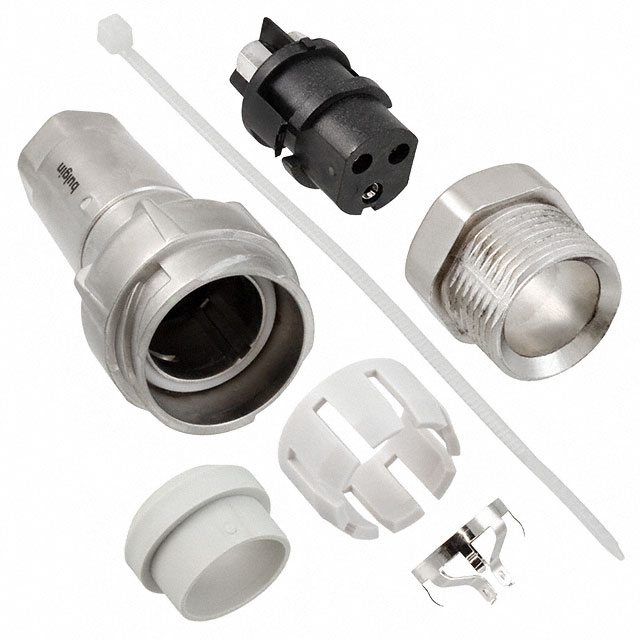

BULGIN 圆形连接器 PXM7011/03S/ST/1315/SN

PXM7011/03S/ST/1315/SN概述

    7000 系列水密电源连接器

    产品简介


    7000 系列是一种先进的水密电源连接器,适用于需要高度可靠的电源传输和连接的应用场景。这一系列连接器以其独特的设计和强大的性能而著称,主要用于工业自动化、交通运输、医疗器械及通信设备等领域。该系列的核心产品为 7000 系列金属外壳防水连接器,具备高防护等级和广泛的工作温度范围,能够满足各种恶劣环境下的应用需求。

    技术参数


    - 连接器类型: 插入式电缆连接器
    - 系列名称: 7000 系列“海贼王”系列
    - 认证: UL
    - 主体材料: 锌合金 - 镀镍
    - 接触类型: 插座接触
    - 锁定类型: 卡口锁定
    - 最大电流: 25A
    - 连接环直径: 42mm
    - 阻燃等级: UL94V-0
    - 功能: 插入式电缆连接器
    - 防护等级: IP66
    - 电缆入口尺寸: 最大 15mm,最小 13mm
    - 接触容量: 最大 10AWG(6mm²)
    - 工作温度范围: -40°C 至 +120°C
    - 触点数量: 3个触点
    - 最大电压: 600V

    产品特点和优势


    - 高性能连接: 高达 25A 的电流承载能力,确保可靠稳定的电力传输。
    - 高效密封: 达到 IP66 防护等级,能够在极端环境中保持密封性能,有效防止灰尘和水分侵入。
    - 快速安装: 转锁机构可在小于四分之一圈内完成锁定,并提供正反馈以确保正确连接。
    - 灵活多样的配置: 可选塑料或金属外壳,具有多种电缆接受尺寸及端接方式,满足不同应用场景的需求。

    应用案例和使用建议


    - 工业自动化: 在自动生产线中作为电源接口,确保机器设备稳定运行。
    - 交通行业: 用于列车或船舶等交通工具内部电气系统连接,提高安全性与可靠性。
    - 医疗器械: 在医疗成像设备中作为高压电源传输接口,保证图像质量的同时降低故障率。
    使用建议:
    - 在安装过程中,确保电缆入口尺寸与连接器匹配,避免过大的电缆导致损坏。
    - 定期检查连接器的密封圈是否完好无损,如发现老化或破损应及时更换。

    兼容性和支持


    - 兼容性: 与 PXP7010/PXM7010 系列柔性连接器相兼容。
    - 支持: 提供完整的文档资料和技术支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 连接器无法锁定。
    - 解决办法: 检查转锁机构是否有损坏或磨损;确认锁定位置是否正确。

    - 问题: 密封性能下降。
    - 解决办法: 更换损坏或老化的密封圈;确保所有螺钉已紧固到位。

    总结和推荐


    总体而言,7000 系列水密电源连接器凭借其出色的防护性能、高效连接能力和广泛的适用范围,在众多行业中表现出色。如果您正在寻找一款能在苛刻环境下提供可靠电力传输的连接器,那么这款产品无疑是一个明智的选择。我们强烈推荐使用 7000 系列连接器来提升您的项目质量和系统稳定性。

PXM7011/03S/ST/1315/SN参数

参数
针脚数 3pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 银色
端接 螺纹
额定电流 25A
外壳材料 Zinc Alloy
长*宽*高 98mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXM7011/03S/ST/1315/SN厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXM7011/03S/ST/1315/SN数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXM7011/03S/ST/1315/SN PXM7011/03S/ST/1315/SN数据手册

PXM7011/03S/ST/1315/SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
