PX0111P03GY

产品分类: 矩形连接器 - 外壳
厂牌: BULGIN
产品描述: Bulgin 矩形连接器 连接器外壳母座, PX0111系列, 3路, 2行, 13A
供应商型号: 3652344
供应商: 海外现货
标准整包数: 1

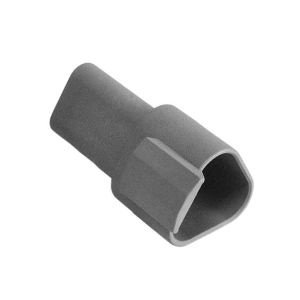

BULGIN 矩形连接器 - 外壳 PX0111P03GY

PX0111P03GY概述

    电子元器件产品技术手册:矩形连接器

    1. 产品简介


    矩形连接器(Rectangular Connectors)是一种广泛应用于各种工业和汽车领域的高可靠性电缆连接解决方案。它们设计用于电缆到电缆的应用,在恶劣环境中表现出色。这些连接器通过多种型号和选项提供了多功能性和可配置性,以适应不同的应用场景需求。矩形连接器主要分为标准矩形连接器、微型矩形连接器和功率矩形连接器三种类型。

    2. 技术参数


    标准矩形连接器:
    - 接触数量:2, 3, 4, 6, 8, 12
    - 颜色:灰、黑
    - 适用电缆范围:14-20 AWG
    - 绝缘电阻:>1000 MΩ
    - 耐电压:1500 VAC
    - 工作温度范围:-55°C至+125°C
    - 额定电流:13A
    - 防水等级:IP68
    - 安装:焊接式端子,螺纹连接
    微型矩形连接器:
    - 接触数量:2, 3, 4, 6, 8, 12
    - 颜色:灰、黑
    - 适用电缆范围:14-22 AWG
    - 绝缘电阻:>1000 MΩ
    - 耐电压:1500 VAC
    - 工作温度范围:-55°C至+125°C
    - 额定电流:7.5A
    - 防水等级:IP68
    - 安装:焊接式端子,螺纹连接
    功率矩形连接器:
    - 接触数量:2, 4
    - 颜色:灰
    - 适用电缆范围:10-14 AWG
    - 绝缘电阻:>1000 MΩ
    - 耐电压:1500 VAC
    - 工作温度范围:-55°C至+125°C
    - 额定电流:25A
    - 防水等级:IP68
    - 安装:焊接式端子,螺纹连接

    3. 产品特点和优势


    标准矩形连接器:
    - 增强密封:可选增强密封功能,提供更好的环境防护。
    - 保护盖:提供保护盖选项,适用于需要额外防护的应用场景。
    - 焊缝法兰:可选择带有焊缝法兰的设计,方便安装和固定。
    - 终止电阻:提供终止电阻选项,便于电路设计。
    微型矩形连接器:
    - 小型化设计:设计小巧紧凑,适合空间有限的应用场合。
    - 增强密封:同样具备增强密封功能,确保连接器在恶劣环境下的稳定性。
    - 终止电阻:同样提供终止电阻选项,增加应用灵活性。
    功率矩形连接器:
    - 高电流能力:最高可达25A的电流,适用于高负载应用。
    - 小体积设计:尽管承载高电流,但体积保持小巧,不占过多空间。
    - 多接触点设计:提供2和4接触点版本,满足不同应用场景的需求。

    4. 应用案例和使用建议


    应用案例:
    - 农业设备:用于连接各种传感器和控制单元。
    - 汽车行业:用于车身内外部的各种电气连接。
    - 森林机械:在恶劣环境下稳定连接各类电气装置。
    使用建议:
    - 在选择连接器时,考虑实际应用的电缆尺寸和环境条件,选择合适的型号和规格。
    - 配套使用保护盖和增强密封功能,提高连接器的可靠性和使用寿命。
    - 严格按照接线和装配步骤操作,确保连接稳固且防水防尘效果最佳。

    5. 兼容性和支持


    这些矩形连接器可以与各种常见的电气和电子设备配合使用,适用于不同的工业标准。厂商提供了详细的安装指南和技术支持服务,确保客户在使用过程中能够获得必要的帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 插入接触不良 | 确保按照正确的插入顺序操作,检查接触点是否有灰尘或损坏。 |
    | 连接器无法防水 | 确认选择了IP68级别的连接器,并正确安装了所有附件如保护盖。 |

    7. 总结和推荐


    总体来说,这些矩形连接器凭借其高可靠性和广泛的适用性,在各种工业和汽车应用中表现出色。它们坚固耐用,易于维护,并且具有良好的兼容性和用户支持。因此,我们强烈推荐这些连接器用于需要高可靠性连接的场合。无论是在农业、汽车行业还是其他严苛环境下,这些连接器都是一个理想的选择。

PX0111P03GY参数

参数
针脚数 3pin
类型 Latch Holder,Receptacle
颜色 灰色
触头类型 Male Pin,Power
紧固类型 -
排数 2
触头端接 压接
长*宽*高 18.23mm(长度)*28.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PX0111P03GY厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0111P03GY数据手册

厂牌 PDF简要描述 下载
BULGIN 矩形连接器 - 外壳 BULGIN PX0111P03GY PX0111P03GY数据手册

PX0111P03GY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 33.7188
10+ ¥ 30.212
50+ ¥ 29.6725
200+ ¥ 29.133
500+ ¥ 29.133
库存: 855
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 33.71
直接购买
加入购物车
