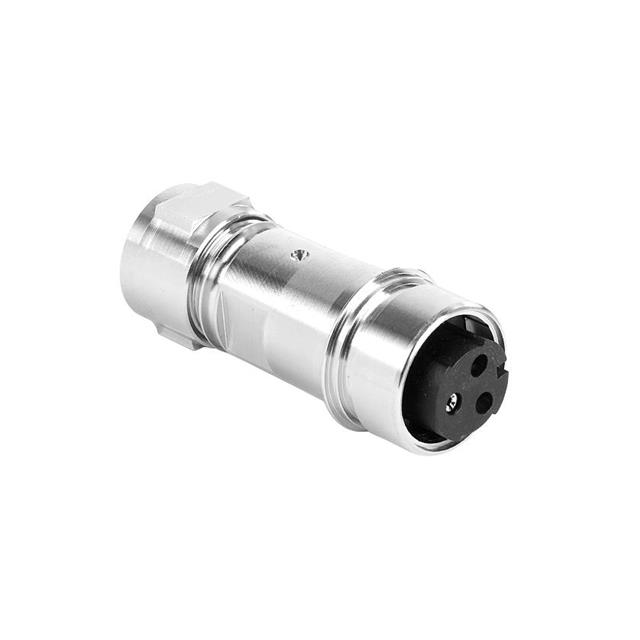

PXM6011/02P/CR/0910

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Push-Twist,Receptacle Housing 2pin(Power) Brass 导线安装,自由悬挂,通孔安装
供应商型号: Q-PXM6011/02P/CR/0910
供应商: 期货订购
标准整包数: 8
BULGIN 圆形连接器 PXM6011/02P/CR/0910

PXM6011/02P/CR/0910概述

    圆形电源连接器产品技术手册

    1. 产品简介


    6000系列圆型电源连接器(Buccaneer)是一款专为电力和信号传输设计的高可靠性连接器。该系列产品广泛应用于需要严苛环境防护的应用场景,如工业控制、户外设备和电信基础设施等。产品包括塑料和金属两种版本,提供多种电缆接入尺寸和接头类型,确保广泛的适用性。

    2. 技术参数


    - 额定电流与电压:2到22个极,最高额定电流为16A,电压为277V。
    - 电气特性:
    - 接触电阻:<10mΩ
    - 绝缘电阻:>10^6 MΩ(500V DC)
    - AC击穿电压:>10kV
    - 工作温度范围:-40°C 至 +120°C。
    - 认证:UL (E214972)、cULus (E214972)、VDE (40039281)、CCC(待批准)。
    - 密封性:IP66、IP68和IP69K防护等级。
    - 机械特性:采用30°扭转锁紧机制,防止意外脱开;带有“防刺穿”接触设计,适用于盲插应用场景。


    3. 产品特点和优势


    - 安全性和可靠性:通过30°扭转锁定和防误插设计,确保连接器在高振动环境下也能稳固可靠。
    - 环境适应性:具备IP66、IP68和IP69K防护等级,能够在恶劣环境中长期稳定运行。
    - 多用途性:塑料和金属材质选项,可适用于多种应用场景;2到22个极点设计,适合各种电力和信号传输需求。
    - 操作简便:采用快速推拉式耦合机制,易于安装和拆卸。
    - 防火阻燃:材料具有UL94-V0等级,且不含卤素。

    4. 应用案例和使用建议


    典型应用:
    - 工业自动化设备
    - 户外灯饰系统
    - 电信基站设施
    使用建议:
    - 在选择产品时,需根据实际应用场景及所需额定电流进行合理选型。
    - 为确保连接器的长寿命及最佳性能,建议使用配套工具(如压接工具、提取工具)来安装和维护。

    5. 兼容性和支持


    - 兼容性:6000系列圆型连接器支持多种电缆类型及终端处理方式(压接、焊接、螺钉),确保与各类设备的良好兼容。
    - 厂商支持:厂家提供完整的工具包、密封帽等配件,以及详尽的技术文档和培训服务,帮助客户顺利完成安装及维护工作。

    6. 常见问题与解决方案


    - 问题1:如何正确安装密封帽?
    - 解决方案:首先确认电缆直径与密封帽规格相匹配,然后按照产品手册上的指导步骤进行安装。
    - 问题2:安装过程中遇到压接困难怎么办?
    - 解决方案:使用官方提供的专用压接工具,并严格按照压接工具的操作指南进行操作。


    7. 总结和推荐


    6000系列圆型电源连接器凭借其卓越的环境适应性、可靠的安全性和简便的操作方式,在工业和户外环境中展现出色的性能表现。对于寻求高性能、高可靠性的连接解决方案的工程师来说,这是一款非常值得推荐的产品。如果您正在寻找一款既能在严苛条件下保持良好性能又能轻松安装的连接器,这款产品无疑是一个理想的选择。

PXM6011/02P/CR/0910参数

参数
触头镀层 - 配接 -
类型 Push-Twist,Receptacle Housing
颜色 -
端接 -
额定电流 -
外壳材料 Brass
针脚数 2pin(Power)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXM6011/02P/CR/0910厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXM6011/02P/CR/0910数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXM6011/02P/CR/0910 PXM6011/02P/CR/0910数据手册
