PXMBNI16RPF04ASCM16

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin M16圆形连接器插座, Buccaneer M16系列, 16芯, 面板安装, 焊接
供应商型号: N-PXMBNI16RPF04ASCM16
供应商: 云汉优选
标准整包数: 1

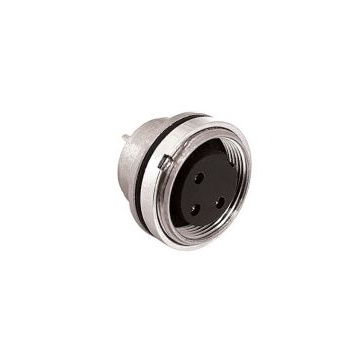

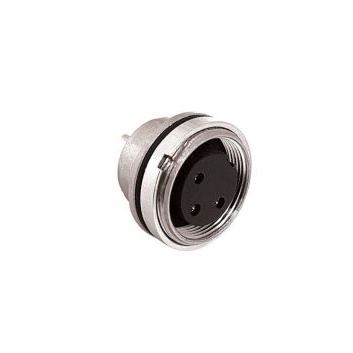

BULGIN 圆形连接器 PXMBNI16RPF04ASCM16

PXMBNI16RPF04ASCM16概述

    Circular Automation Connectors — Buccaneer M16 Series

    1. 产品简介


    Bulgin的M16系列Circular DIN连接器专为在严苛环境下的工业应用而设计。这些连接器具备坚固的金属外壳和IP67防护等级,适用于保障电源和信号连接在恶劣条件下的稳定性。产品种类丰富,包括直通型(Inline Body)、挠性体(Flex Body)和后板安装式(Rear Panel Mounting)等不同类型的连接器,适用于多种应用场景。

    2. 技术参数


    - 接触点数量:3, 4, 5, 6, 8, 12个
    - 电流额定值:3至8个接触点时为7A,12个接触点时为3A
    - 电压额定值:交流/直流250V(3到8个接触点),60V(12个接触点)
    - 接触电阻:3到8个接触点时<5mΩ,12个接触点时<3mΩ
    - 绝缘电阻:>1003MΩ
    - 额定冲击电压:根据不同接触点数,范围为1.5KV到2.0KV
    - 工作温度范围:-25°C到80°C
    - 锁定机制:螺纹耦合
    - 密封等级:IP67
    - 机械操作次数:500次插拔循环
    - 电缆直径接受范围:5.0到7.5mm

    3. 产品特点和优势


    Bulgin的M16系列连接器采用镍电镀黄铜材料制成,具备优良的电磁干扰(EMI)屏蔽效果。其独特的A码编码系统确保了连接器的正确定位和防止错误连接。此外,IP67防护等级使得连接器能在灰尘和水等恶劣环境中保持高效运行。该系列连接器还提供多种连接方式(如焊接端子),使其易于安装且可靠耐用。

    4. 应用案例和使用建议


    Bulgin的M16系列连接器广泛应用于自动化控制、机器人技术和工厂自动化等领域。其坚固耐用的特点使其特别适合于需要高度可靠性与防尘防水的工业环境。使用建议包括:选择合适的电缆直径和连接点数以匹配具体应用需求;在安装前仔细检查每个连接点的状态;确保所有连接器均已正确锁紧以避免松动。

    5. 兼容性和支持


    M16系列连接器具有良好的互换性,可以与同一系列的不同组件轻松配合。厂商提供了详细的技术文档和在线技术支持,以帮助用户进行安装和维护。此外,用户还可以获得相关的培训和支持服务,以确保最佳使用效果。

    6. 常见问题与解决方案


    - 问题1:如何确认连接器是否已正确安装?
    解决方案:通过目测检查连接器是否牢固,拧紧螺纹直至无法转动为止。如果需要,可以使用力矩扳手以确保达到规定的扭矩值。

    - 问题2:遇到接触不良的情况怎么办?
    解决方案:首先检查连接器是否完全插入且正确锁定。若问题仍然存在,可能需要清洁或更换连接器。请参阅手册中的清洗步骤进行维护。

    7. 总结和推荐


    综上所述,Bulgin的M16系列Circular DIN连接器凭借其卓越的性能、高可靠性和易用性,在工业自动化和相关领域具有显著的优势。其坚固耐用的设计和广泛的适用范围使其成为各种严苛环境下的理想选择。强烈推荐该系列产品用于需要高度可靠性的应用场景。

PXMBNI16RPF04ASCM16参数

参数
端接 焊盘
额定电流 7A
外壳材料 Brass
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 银色
安装方式 隔板安装,面板安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

PXMBNI16RPF04ASCM16厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXMBNI16RPF04ASCM16数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXMBNI16RPF04ASCM16 PXMBNI16RPF04ASCM16数据手册

PXMBNI16RPF04ASCM16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 43.1844 ¥ 367.0674
13+ $ 41.9622 ¥ 356.6787
25+ $ 34.9656 ¥ 297.2076
50+ $ 25.9182 ¥ 220.3047
200+ $ 23.715 ¥ 201.5775
500+ $ 23.2254 ¥ 197.4159
库存: 4
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1468.26
