首页  >  产品百科  >  H8550VBBB

H8550VBBB

产品分类: 翘板开关
厂牌: BULGIN
产品描述: On-Off DPST 50000Cycles 卡入式安装,按扣安装,面板安装
供应商型号: H8550VBBB
供应商: Master
标准整包数: 5

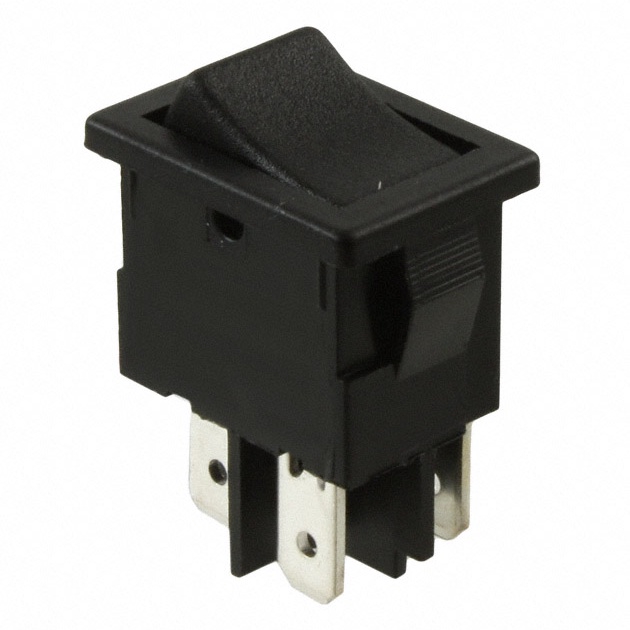

BULGIN 翘板开关 H8550VBBB

H8550VBBB概述


    产品简介


    这款开关属于小型拨动开关系列,型号为8500、8503、8550、8553和8580。这些开关设计用于广泛的电气和控制系统中,具备旋转和按钮操作功能。它们的面板切割尺寸为19.3 x 12.9 mm,非常适合空间有限的应用场合。开关类型多样,既包括非照明型也包括照明型,可根据需求选择不同颜色和功能的指示灯。

    技术参数


    - 电流和电压:
    - 非照明型:10(6)A @ 250Vac T125 IE4 (非照明类型)
    - 照明型:10(6)A @ 250Vac T100(照明类型)
    - UL/CSA认证:15A非感应,250Vac;14A感应,250Vac;10A@277Vac
    - 机械寿命:
    - 50,000次操作(非照明类型)
    - 接触间隙:
    - 3mm
    - 终端功能:
    - H: 4.8 x 0.8 mm
    - K: 2.8 x 0.8 mm
    - L: 2.8 x 0.8 mm
    - 右角版本K端子仅在8500上可用
    - R: 4.8 x 0.8 mm
    - T: 焊接
    - 工作温度:
    - UL 105°C

    产品特点和优势


    1. 微型设计:适合紧凑的空间布局。
    2. 多用途应用:单极和双极可以在相同尺寸的主体中实现。
    3. 照明选项:提供非照明和照明两种选择,以适应不同的应用需求。
    4. 行业标准面板切口:安装简便,适合广泛应用。

    应用案例和使用建议


    这些开关适用于各种家用电器、工业控制设备、自动化系统和其他需要可靠操作的小型电器中。例如,在家庭自动控制系统中,可以用于灯光开关;在工业设备中,可以用于机器的启停控制。
    使用建议:
    - 在安装时,确保面板厚度符合开关的安装要求(0.75-3.00 mm)。
    - 对于需要防水的应用,可选择具有防水功能的型号。
    - 在需要特定指示灯颜色或灯泡电压时,联系销售获取更多信息。

    兼容性和支持


    这些开关兼容各种电气设备和系统。制造商提供全面的技术支持和售后服务,确保用户能够获得最佳的操作体验。对于定制需求,也可以联系销售部门进行咨询。

    常见问题与解决方案


    - 问题:如何确认面板切割尺寸?
    - 解决方案: 查看技术手册中的面板切割尺寸图,根据具体型号确定正确的切割尺寸。

    - 问题:是否可以定制灯泡电压和指示灯颜色?
    - 解决方案: 联系销售部门获取详细信息,他们可以提供定制服务。

    - 问题:如何安装带防水功能的开关?
    - 解决方案: 选择带有防水功能的型号,确保正确安装防水盖。

    总结和推荐


    综上所述,这些微型拨动开关具有多种优势,如多功能、可靠性高、易于安装和使用。无论是家庭还是工业应用,这些开关都能提供出色的性能。我们强烈推荐在需要微型开关且对性能有较高要求的应用场景中使用这些产品。

H8550VBBB参数

参数
触点样式 -
电流额定值 -
电气寿命 50000Cycles
机械寿命 -
开关功能 On-Off
指示颜色 -
开关配置 DPST
安装方式 卡入式安装,按扣安装,面板安装
零件状态 停产
包装方式 盒装,散装

H8550VBBB厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

H8550VBBB数据手册

厂牌 PDF简要描述 下载
BULGIN 翘板开关 BULGIN H8550VBBB H8550VBBB数据手册

H8550VBBB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.416 ¥ 37.4035
50+ $ 3.9022 ¥ 32.4452
200+ $ 3.2542 ¥ 27.043
400+ $ 2.8907 ¥ 23.672
600+ $ 2.7008 ¥ 22.1169
1000+ $ 2.5742 ¥ 21.0801
2600+ $ 2.532 ¥ 20.7346
5000+ $ 2.532 ¥ 20.7346
库存: 799
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 187.01
