首页  >  产品百科  >  PXP6011/08S/CR/0910

PXP6011/08S/CR/0910

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Push-Twist,Receptacle Housing 8pin(Power) Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free 10A 导线安装,自由悬挂,通孔安装 68.2mm(长度)
供应商型号: Q-PXP6011/08S/CR/0910
供应商: 期货订购
标准整包数: 8

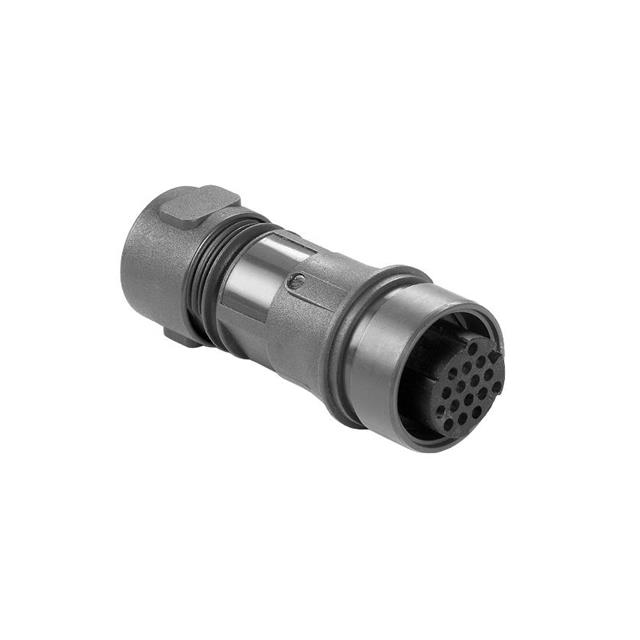

BULGIN 圆形连接器 PXP6011/08S/CR/0910

PXP6011/08S/CR/0910概述

    6000 系列海盗船圆形电源连接器技术手册

    产品简介


    6000 系列海盗船圆形电源连接器是一种高可靠性的快速连接器,旨在满足各种严苛环境下的应用需求。它支持数据(如 USB 和以太网)、信号以及主电源的应用场景,具有防水防尘等级 IP66、IP68 和 IP69K 的防护能力。该系列连接器提供金属和塑料两种版本,其中塑料版本具有 UL94-V0 等级,紫外线稳定且无卤素。

    技术参数


    - 锁紧机制:旋转式 30° 卡扣锁定
    - 防护等级:IP66、IP68、IP69K(接合时)
    - 材料:UL94-V0 级热塑性塑料,无卤素
    - 重量:轻质材料适合长期户外使用
    - 安装方式:柔性、柔性接线盒和面板安装
    - 极数:2 至 22 极
    - 电流额定值:2 到 22 极分别为 16A、11A、10A、7A、3A 和 2A
    - 电压额定值:高达 277V
    - 绝缘电阻:>10⁶MΩ(500V DC)
    - 耐压:>10kV
    - 工作温度范围:-40°C 到 +120°C
    - 认证:cULus、UL、VDE、CCC(待定)

    产品特点和优势


    - 安全锁定:具有 30° 扭转锁紧功能,确保连接稳固且不易意外解锁。
    - 环境密封性:能够在极端条件下保持稳定的电气性能,适用于尘土和水汽环境。
    - 轻量化设计:采用自熄性材料,适合长寿命户外使用。
    - 多种配置:提供多种安装方式及接触点配置,满足不同应用需求。
    - 兼容性强:可用于数据传输、信号和电力传输等多种场合,支持螺钉、压接和焊接端子。

    应用案例和使用建议


    6000 系列海盗船连接器广泛应用于工业自动化、交通运输、新能源等领域。例如,在风力发电系统中用于电池储能系统的连接。为确保最佳使用效果,建议在安装前检查电缆尺寸和连接器匹配情况,同时考虑适当的选择锁紧工具和配件来确保正确的连接。

    兼容性和支持


    该产品兼容多种电缆尺寸和接口类型,且提供了丰富的配件选择,如压接工具、拔出工具等。生产商还提供了详细的技术文档和客户支持服务,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. Q:如何防止连接器损坏?
    A:建议使用“刺伤保护”触点来避免错误对接造成的损坏。这在盲插情况下尤为重要。

    2. Q:如何进行正确的电缆固定?
    A:可以通过选择合适大小的电缆夹具和正确的紧固扭矩来进行。具体数值请参考手册中的“电缆保留力”部分。

    3. Q:如何处理不同极数之间的差异?
    A:根据手册中的表格选择正确的极数,并根据所需电流选择适当的端子类型。

    总结和推荐


    6000 系列海盗船圆形电源连接器以其出色的环境适应性和多功能性在市场上具有很强的竞争力。其广泛的适用性、可靠的安全特性和良好的认证使其成为许多工业应用的理想选择。总体来说,我们强烈推荐此系列产品,特别是在需要高可靠性和恶劣环境下工作的场合。

PXP6011/08S/CR/0910参数

参数
触头镀层 - 配接 -
类型 Push-Twist,Receptacle Housing
颜色 -
端接 -
额定电流 10A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 8pin(Power)
长*宽*高 68.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP6011/08S/CR/0910厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP6011/08S/CR/0910数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP6011/08S/CR/0910 PXP6011/08S/CR/0910数据手册

PXP6011/08S/CR/0910封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 13.9625 ¥ 114.4925
30+ $ 13.2125 ¥ 108.3425
库存: 800
起订量: 8 增量: 8
交货地:
最小起订量为:8
合计: ¥ 915.94
