PXP6010/22P/CR/0910

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 圆形连接器插头, Buccaneer 6000系列, 22芯, 电缆安装, 压接,焊接, IP66、IP68、IP69K
供应商型号: PXP6010/22P/CR/0910
供应商: 国内现货
标准整包数: 1

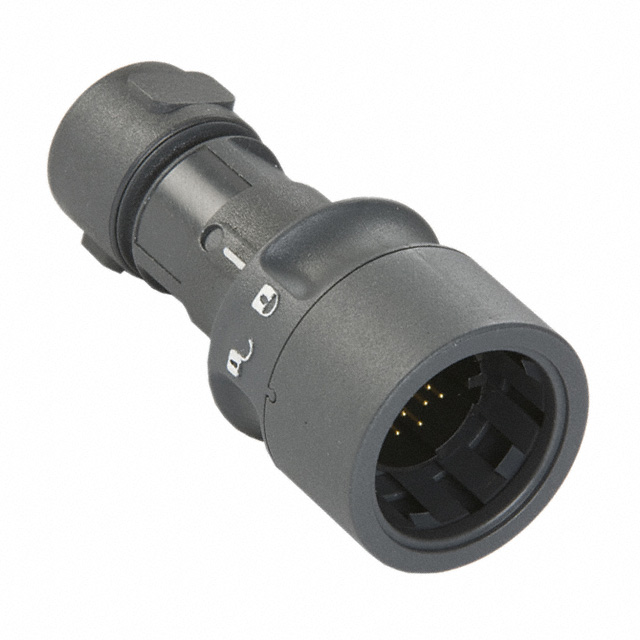

BULGIN 圆形连接器 PXP6010/22P/CR/0910

PXP6010/22P/CR/0910概述

    # 6000 系列海盗圆型电源连接器技术手册

    产品简介


    6000 系列海盗(Buccaneer)是一款设计用于高可靠性和环境防护的圆形电源连接器。这种连接器不仅适用于信号传输,还支持各种电压范围内的主电源连接。通过结合快速耦合机制和优异的密封性能,它们非常适合需要避免灰尘和水侵入的应用场合。
    主要功能
    - 快速耦合和分离:通过旋转锁紧装置实现安全可靠的连接和断开。
    - IP66、IP68 和 IP69K 防护等级:适合多种恶劣环境,确保长期户外使用的可靠性。
    - 轻量化材料:采用 UV 稳定、无卤素且阻燃等级为 UL94-V0 的材料。
    - 多种接线方式:支持螺纹连接、压接和焊接,提供多极配置选择。
    应用领域
    广泛应用于工业自动化、建筑自动化系统、通信基础设施、农业机械等领域,尤其是需要高可靠性和环境防护的场合。

    技术参数


    电气特性
    - 电流范围:2 至 22 极,额定电流最高可达 16A,电压高达 277V。
    - 接触电阻:<10mΩ。
    - 绝缘电阻:>10⁶ MΩ(直流 500V)。
    - 爬电距离:>10kV(干燥条件),>8kV(湿气环境),>5kV(潮湿条件)。
    - 工作温度范围:-40°C 到 +120°C。
    机械特性
    - 锁定机构:30° 旋转锁定,防误插设计。
    - 密封性能:IP66、IP68 和 IP69K 防护等级,适用于严苛的环境。
    - 电缆尺寸:4-5mm、5-7mm、7-9mm、9-10mm。
    - 电缆固定力:4-9mm 直径电缆为 80N,9-10mm 直径电缆为 100N。
    材料与认证
    - 材料:塑料和金属材质,符合 RoHS 标准。
    - 认证:UL(E214972)、cULus(E214972)、VDE(40039281)和 CCC(待认证)。

    产品特点和优势


    6000 系列海盗连接器以其高效可靠的密封技术和多样的接线方式成为市场上的热门产品。其主要特点如下:
    - 快速锁定和解锁机制,确保安装简便且稳固。
    - 高度防护等级(IP66、IP68 和 IP69K),适用于极端环境。
    - 支持多种终止方式(螺纹连接、压接和焊接),满足不同需求。
    - 环境友好材料,确保长期稳定性。

    应用案例和使用建议


    应用案例
    - 工业自动化系统:如机器人和生产线控制设备,要求高可靠性和密封性。
    - 建筑自动化:如安防监控系统,需抵御恶劣环境。
    - 通信基础设施:如基站和数据中心,需保证信号传输稳定性和防护能力。
    使用建议
    - 在选择连接器时,应根据实际应用环境和要求选择合适的电缆直径和极数。
    - 严格按照制造商的指导进行安装和维护,以确保最佳性能和使用寿命。

    兼容性和支持


    6000 系列海盗连接器具有广泛的兼容性,可以与多种电缆和接头配合使用。此外,厂商提供全面的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    问题与解决方案
    1. 问题:连接器接触不良。
    - 解决方案:检查接线是否正确,确保电缆固定牢固。
    2. 问题:密封效果不佳。
    - 解决方案:确认密封圈安装正确,检查是否有损坏或老化。
    3. 问题:锁定机构松动。
    - 解决方案:重新调整或更换锁定环,确保安装正确。

    总结和推荐


    6000 系列海盗连接器以其出色的密封性能、高度可靠的设计和多功能性,在多个行业领域中展现出色的表现。无论是工业自动化还是通信基础设施,它都是理想的选择。我们强烈推荐这款产品,特别是对于那些需要高可靠性和环境防护的场合。

PXP6010/22P/CR/0910参数

参数
额定电流 3A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 22pin(Power)
触头镀层 - 配接 -
类型 Plug Housing,Push-Twist
颜色 -
端接 焊盘
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP6010/22P/CR/0910厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP6010/22P/CR/0910数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP6010/22P/CR/0910 PXP6010/22P/CR/0910数据手册

PXP6010/22P/CR/0910封装设计

查看详情并下载
Symbol
Footprint
3D Model
