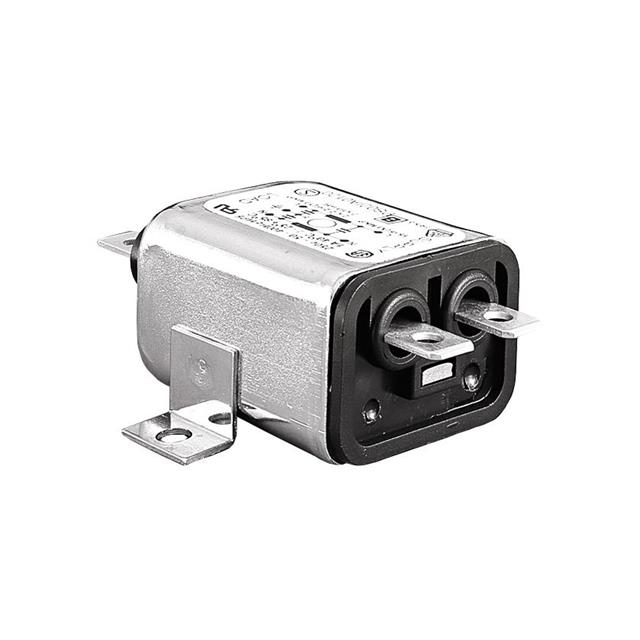

PS02/A0120/63

产品分类: 其他滤波器
厂牌: BULGIN
产品描述:
供应商型号:
供应商:
标准整包数: 0
BULGIN 其他滤波器 PS02/A0120/63

PS02/A0120/63概述

    IEC Connectors 和 Mains Filters 技术手册概述

    1. 产品简介


    IEC 连接器及滤波器是用于减少传导式电源线电磁干扰(EMI)的关键电子组件。这一广泛的产品系列提供多种解决方案以应对 EMI 相关问题。这些连接器和滤波器专为不同设计需求而设计,具有标准和医疗级两种衰减选项,电流额定值范围从 1 安培到 10 安培,单熔断或双熔断型亦可选择。此外,该系列支持多种安装方式(法兰安装、卡扣式面板安装或基座/机箱安装),能够适应大多数应用场景。

    2. 技术参数


    以下为产品的主要技术规格:
    | 参数项 | 描述 |

    | 工作电压 | 250V a.c., 50-400Hz |
    | 漏电流 | <0.35 mA (250V, 50Hz) |
    | 温度范围 | -25°C 至 +85°C |
    | 环境温度(满负荷时) | 最大40°C,高于此值线性降额至0A (85°C) |
    | 测试电压 | 2700V d.c., 2秒 (线至地),1100V d.c., 2秒 (相至中性) |
    | 认证 | PX0587, PX0587/SE, PX0588 |
    | 额定电流 | 1A, 3A, 6A, 10A |

    3. 产品特点和优势


    这些连接器和滤波器具有以下独特功能与优势:
    - 多功能设计:提供单熔断和双熔断选项,适合各种复杂的应用场景。
    - 高可靠性:支持宽泛的工作温度范围,适用于严苛的工业环境。
    - 灵活性:多种安装方式和配置可满足多样化设计需求。
    - EMI性能卓越:通过先进的滤波技术,有效降低电磁干扰,提高系统的稳定性。
    - 认证齐全:符合多个国际标准,确保安全性和合规性。

    4. 应用案例和使用建议


    这些产品广泛应用于医疗设备、工业自动化设备、家用电器以及通信设备等领域。例如,在医疗设备中,PS00/A 系列常用于需要高可靠性的医用仪器;而在家用电器中,PS25/A 系列则因其双熔断设计备受青睐。
    使用建议:
    - 在高功率设备中,推荐使用大电流型号(如 PS25/A 或 PS26/A)。
    - 当空间有限时,优先考虑法兰安装或卡扣式安装产品。
    - 对于需要低漏电流的应用场景,建议选择低功耗版本。

    5. 兼容性和支持


    这些产品与主流 IEC 标准接口兼容,支持标准 IEC 插头(如 PX0587)。制造商提供全面的技术支持,包括在线文档、视频教程以及专业工程师咨询服务,帮助客户快速上手并优化设计。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    | 问题 | 解决方案 |

    | 漏电流超标 | 检查安装环境是否潮湿或存在外部干扰 |
    | 熔断器频繁触发 | 确认电路负载是否超过额定值 |
    | 接触不良 | 检查连接器是否正确插入并清洁接触面 |
    | 温度过高 | 减少设备运行负荷或改善散热条件 |

    7. 总结和推荐


    综上所述,IEC 连接器及滤波器以其强大的性能、灵活的设计和高可靠性成为市场上极具竞争力的选择。无论是需要处理复杂 EMI 问题还是提升系统整体性能,该系列产品都提供了可靠的解决方案。我们强烈推荐将这些产品纳入任何涉及电源管理的设计中,尤其是在医疗、工业和消费电子领域。

PS02/A0120/63参数

参数
插入损耗 -
中心频率 -
带宽 -
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

PS02/A0120/63厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PS02/A0120/63数据手册

厂牌 PDF简要描述 下载
BULGIN 其他滤波器 BULGIN PS02/A0120/63 PS02/A0120/63数据手册

PS02/A0120/63封装设计

查看详情并下载
Symbol
Footprint
3D Model
