PX0795/P

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 标准圆形连接器插头, Standard Buccaneer系列, 12芯, 直插式, 压接,焊接, IP68
供应商型号: PX0795/P
供应商: 国内现货
标准整包数: 1

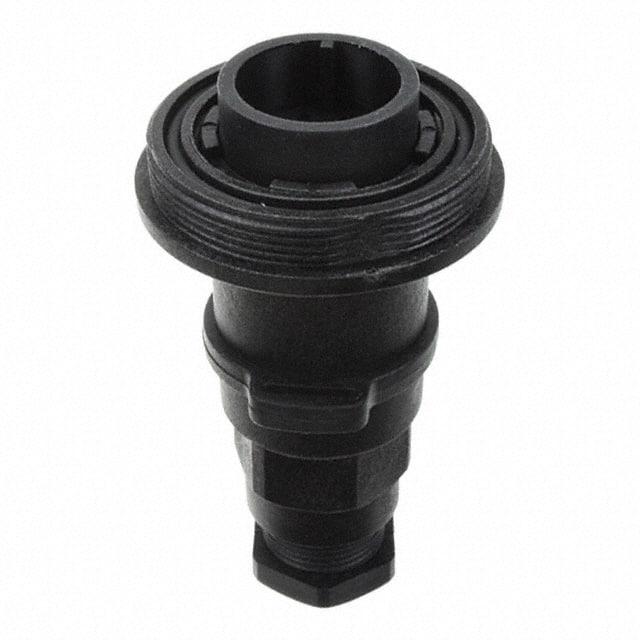

BULGIN 圆形连接器 PX0795/P

PX0795/P概述

    Buccaneer 系列连接器:高效可靠的电子元器件解决方案

    产品简介


    Buccaneer 系列连接器是由 Bulgin 公司设计并制造的一款高性能防水密封连接器。它具备IP68防护等级,能够在极端环境下提供稳定可靠的连接。Buccaneer系列连接器广泛应用于工业控制、军事、医疗设备、通信系统等领域,能够满足不同领域的高要求。

    技术参数


    - 防护等级: IP68 (1.054 kg/sq cm, 15 lb/sq in) 10m深度下2周,9.84 kg/sq cm, 140 lb/sq in 100m深度下12小时
    - 电气特性:
    - 2, 3, 4, 6, 7, 9, 12, 25 极
    - 2极螺丝终端:10A, 250V ac/dc
    - 3极螺丝终端:6A, 250V ac/dc
    - 4极螺丝终端:3A, 250V ac/dc
    - 6, 7极螺丝终端:5A, 150V ac/dc
    - 9极压接接触件:5A, 50V ac/dc
    - 12极压接/焊接接触件:5A, 50V ac/dc
    - 25极压接/焊接接触件:1A, 50V ac/dc
    - BNC 版本:50Ω 和 75Ω
    - 温度范围: -20°C 至 +70°C
    - 材料:
    - 主体模塑物:玻璃填充尼龙,UL94HB
    - 插件(2-25极):聚酰胺,UL94V-0
    - 接触件:螺丝终端为镍镀黄铜,9极压接为锡镀铜合金,12极和25极压接/焊接为金镀铜合金(0.1μm镍上)

    产品特点和优势


    - 高度防水防尘: 达到IP68标准,在深水环境下依然能够保证可靠的电气连接。
    - 紧凑设计: 直径超过耦合环38mm,适合狭小空间内的安装。
    - 多极选择: 提供2, 3, 4, 6, 7, 9, 12, 25极连接选项,满足不同需求。
    - 灵活电缆范围: 支持直径从3.5mm到9mm的电缆,通过替代接头可扩展适用范围。
    - 兼容性强: 配备多种安装方式,包括前板、后板、PCB安装等。
    - 易于组装: 无特殊工具即可完成螺丝终端版本的安装。
    - 认证齐全: 拥有UL, CSA, VDE等多种认证,确保产品质量和可靠性。

    应用案例和使用建议


    - 工业自动化设备: Buccaneer连接器可用于机器人的关节、生产线的控制箱等,为严苛环境下的设备提供稳定的电力和信号传输。
    - 医疗器械: 在心脏监护仪等医疗设备中,连接器需要可靠地传递生命体征信号,确保患者安全。
    - 通讯系统: 在通讯基站中,连接器需承受户外恶劣环境,保持数据传输的稳定。
    使用建议:
    - 在选择电缆尺寸时,确保使用符合标准的接头,以避免电缆松动或脱落。
    - 定期检查连接器的状态,特别是对于频繁使用的场合,确保连接器始终处于最佳工作状态。
    - 在特定环境下使用时,如高温或低温,注意温度对连接器性能的影响。

    兼容性和支持


    - 兼容性: Buccaneer系列连接器支持多种电缆尺寸,并提供不同的安装方式,包括前板、后板、PCB安装等,可以与多种类型的设备兼容。
    - 厂商支持: Bulgin公司提供详细的安装指南和技术支持,帮助客户解决使用过程中的任何问题。此外,还提供一系列工具和配件,如压接工具、插拔工具等,方便客户进行组装和维护。

    常见问题与解决方案


    - 问题: 电缆松动
    - 解决方案: 使用合适的电缆夹具,并定期检查和紧固连接器。
    - 问题: 密封失效
    - 解决方案: 更换损坏的密封圈,并确保正确安装密封组件。
    - 问题: 插针损坏
    - 解决方案: 在安装过程中轻柔操作,使用专用的插针插入/拔出工具,避免用力过猛导致损坏。

    总结和推荐


    Buccaneer系列连接器以其卓越的防护性能、灵活性和多功能性,成为众多行业用户的首选。特别是在严苛环境下的应用中,其可靠的连接能力和坚固的设计使其具有显著的竞争优势。如果你正在寻找一款能在恶劣条件下提供长期稳定工作的连接器,Buccaneer系列无疑是值得考虑的选择。我们强烈推荐Buccaneer系列连接器用于各类需要高度可靠性的应用中。

PX0795/P参数

参数
类型 Receptacle Housing,Threaded
颜色 -
端接 焊盘
额定电流 5A
外壳材料 Polyamide (PA),Nylon,Glass Filled
针脚数 12pin(Power)
触头镀层 - 配接 -
长*宽*高 65mm(长度)
安装方式 夹子安装,导线安装,自由悬挂,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

PX0795/P厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0795/P数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PX0795/P PX0795/P数据手册

PX0795/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
