首页  >  产品百科  >  PXP4011/02S/6570

PXP4011/02S/6570

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Receptacle Housing 2pin(Power) Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free 13A 导线安装,自由悬挂,通孔安装 46.4mm(长度)
供应商型号: N-PXP4011/02S/6570
供应商: 云汉优选
标准整包数: 1

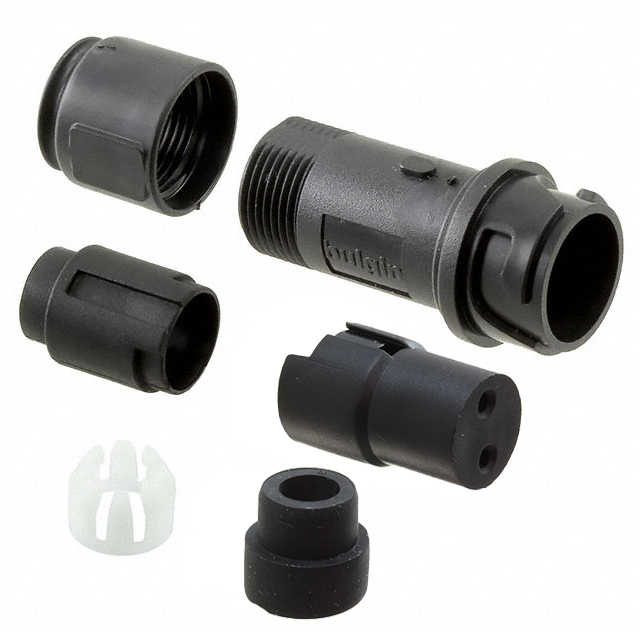

BULGIN 圆形连接器 PXP4011/02S/6570

PXP4011/02S/6570概述

    文章标题:Buccaneer 4000 系列圆形电源连接器技术手册解析

    1. 产品简介


    Buccaneer 4000 系列圆形电源连接器 是一款专为高可靠性、严苛环境下使用的工业级连接解决方案设计的产品。该系列连接器提供了多种配置,适用于广泛的电力传输需求。它们不仅具有卓越的防水防尘性能,而且还能承受极端温度和振动条件,使其成为海洋工程、重型机械和交通运输等行业不可或缺的选择。

    2. 技术参数


    - 防护等级:密封至IP66/IP68/IP69K(插合时);
    - 耐压能力:600V AC/DC;
    - 额定电流:高达13A;
    - 电极数量:2, 3, 4, 6, 8, 10 和 12 极配置;
    - 电缆直径范围:3 至 7mm;
    - 直径过锁紧环:19.7mm;
    - 锁定机构:¼ 转锁定环;
    - 耐温范围:-40°C 至 +120°C;
    - 接触电阻:<5mΩ;
    - 绝缘电阻:>10⁶MΩ (500V DC);
    - 插入/拔出力:不同极数对应的插入/拔出力分别为25N/17N(2&3极),28N/22N(4,6,8极)和62N/29N(10&12极);
    - 工作环境:盐雾、振动及冲击测试均符合相关国际标准。

    3. 产品特点和优势


    - 高强度密封性能:即使在恶劣的环境中也能保持良好的防水和防尘性能。
    - 宽泛的工作温度范围:可在极端温度条件下可靠运行。
    - 灵活安装选项:提供多种安装方式如柔性和后面板/PCB安装。
    - 出色的耐久性和可靠性:通过了严格的质量控制测试,确保长时间稳定运行。

    4. 应用案例和使用建议


    - 应用案例:这些连接器广泛应用于海上平台、风力发电机组、铁路车辆及其他需要高度可靠电力传输的场合。
    - 使用建议:在安装过程中,建议先进行必要的电路检查,并按照制造商的指导手册正确选择合适的电缆直径和颜色编码的部件以保证最佳匹配效果。

    5. 兼容性和支持


    - 兼容性:与特定型号的Flex电缆连接器兼容。
    - 支持服务:提供详细的安装指南和技术支持,确保客户能够顺利部署和维护系统。

    6. 常见问题与解决方案


    - Q: 连接器无法完全插入怎么办?
    - A: 检查是否有异物阻碍或检查插入工具是否正确使用。

    - Q: 如何判断连接器是否已损坏?
    - A: 观察外观有无明显的物理损伤或参考技术手册中的指示进行初步诊断。

    7. 总结和推荐


    Buccaneer 4000 系列圆形电源连接器凭借其优越的防护性能、广泛的工作温度适应能力和多样化的安装选项,在众多工业应用中表现出色。对于那些寻求高可靠性和高性能电力传输解决方案的用户而言,这是一个理想的选择。建议用户根据具体的应用场景仔细挑选合适的型号并遵循制造商提供的指导进行操作。

PXP4011/02S/6570参数

参数
针脚数 2pin(Power)
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 13A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
长*宽*高 46.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP4011/02S/6570厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP4011/02S/6570数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP4011/02S/6570 PXP4011/02S/6570数据手册

PXP4011/02S/6570封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 10.4834 ¥ 89.1089
35+ $ 8.5696 ¥ 72.8416
50+ $ 6.2934 ¥ 53.4939
1000+ $ 5.7528 ¥ 48.8988
5000+ $ 5.6202 ¥ 47.7717
库存: 97
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 891.08
