PXM7011/10S/CR/0709/SN

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Receptacle Housing 10pin(Power) Zinc Alloy 10A 导线安装,自由悬挂,通孔安装 98mm(长度)
供应商型号: Q-PXM7011/10S/CR/0709/SN
供应商: 期货订购
标准整包数: 1

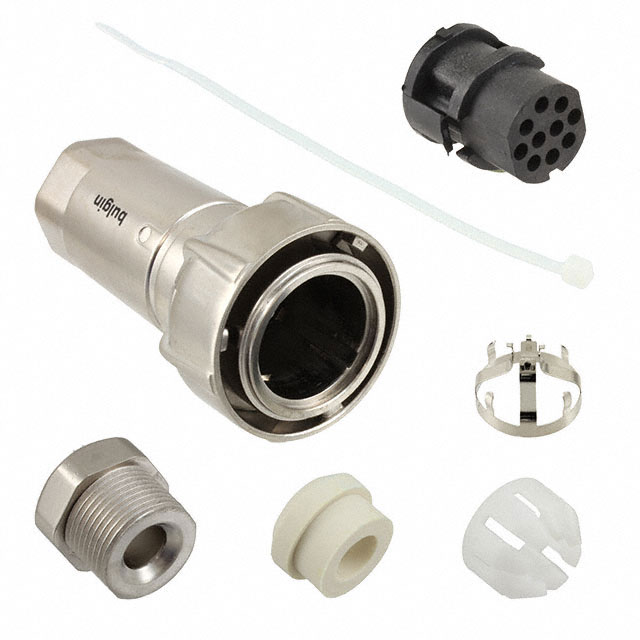

BULGIN 圆形连接器 PXM7011/10S/CR/0709/SN

PXM7011/10S/CR/0709/SN概述

    Circular Power Connectors: 7000 Series Buccaneer

    1. 产品简介


    Buccaneer 7000系列圆型电源连接器 是一种结合塑料和金属材料设计的连接器,适用于信号和主电源应用。该系列连接器提供了一个快速耦合机制,同时具备出色的环境密封性能。7000系列圆型连接器采用简单易用的设计,能够在工业环境中提供可靠的连接性能。

    2. 技术参数


    - 连接机制:快速耦合机制(小于1/4转锁)
    - 环境防护:IP66、IP68 和 IP69K标准
    - 电气特性:电流等级为2至32极,额定电流高达25A,电压等级高达600V
    - 材料:UL94-V0等级的阻燃材料,无卤素,紫外线稳定
    - 温度范围:-40°C 至 +120°C
    - 认证:CCC、UL、cUL和VDE认证(部分待定)

    3. 产品特点和优势


    - 快速锁紧机制:小于1/4转锁,便于快速连接和断开
    - 可靠密封:IP66、IP68和IP69K标准,适合多种恶劣环境
    - 多样化型号:提供多种接触点数(2到32极)和安装方式(电缆、面板安装)
    - 特殊接触设计:“防刺穿”接触器防止误配引起的损坏
    - 多接头类型:提供针形和孔形接头,适用性强

    4. 应用案例和使用建议


    - 户外应用:Buccaneer 7000系列连接器在需要长期暴露于恶劣天气条件下的环境中表现出色,如电信塔、风力发电设施等
    - 高可靠性需求:由于其优异的防护等级和环境适应能力,这些连接器特别适用于需要高度可靠连接的场合
    - 使用建议:对于需要盲插的应用场景,建议使用“防刺穿”接触器以防止误配损坏

    5. 兼容性和支持


    - 兼容性:所有型号均保持良好的密封性能,确保各部件之间的兼容性
    - 支持服务:厂家提供详细的技术文档、工具和配件,确保用户能够轻松进行安装和维护

    6. 常见问题与解决方案


    - 问题1:如何确保连接器正确锁定?
    - 解决方案:通过触觉反馈确认锁定机制已正确到位。如果不确定,可使用视觉对齐特征进行校正
    - 问题2:连接器内部发热过高怎么办?
    - 解决方案:检查是否超过额定电流,根据提供的降额曲线调整负载;确保散热条件良好

    7. 总结和推荐


    综上所述,Buccaneer 7000系列圆型电源连接器 在多个方面都表现出色,尤其适用于高要求的工业环境。其快速锁紧机制、优良的密封性能和广泛的适用性使其在市场上具有较强的竞争力。我们强烈推荐此款连接器给需要高性能连接解决方案的用户。

PXM7011/10S/CR/0709/SN参数

参数
额定电流 10A
外壳材料 Zinc Alloy
针脚数 10pin(Power)
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
长*宽*高 98mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXM7011/10S/CR/0709/SN厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXM7011/10S/CR/0709/SN数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXM7011/10S/CR/0709/SN PXM7011/10S/CR/0709/SN数据手册

PXM7011/10S/CR/0709/SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
