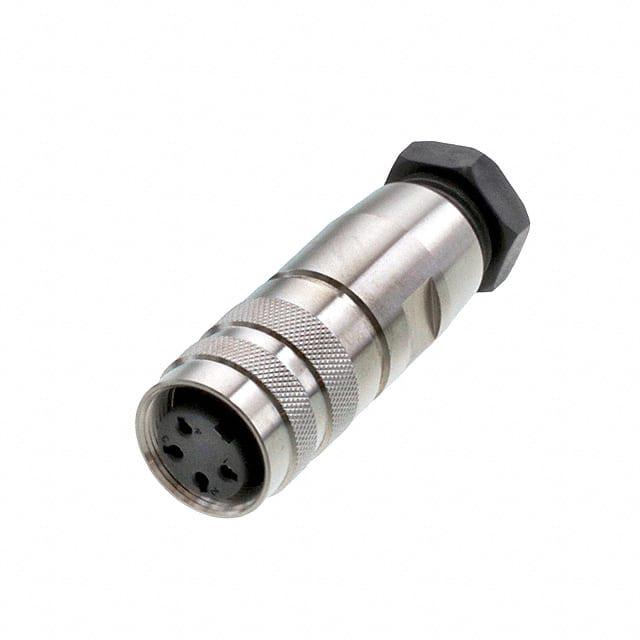

PXMBNI16FBF04ASCPG9

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Female Sockets,Plug,Threaded 焊盘 4pin Brass 7A 金 银色 导线安装,自由悬挂,通孔安装
供应商型号: PXMBNI16FBF04ASCPG9
供应商: Master
标准整包数: 1
BULGIN 圆形连接器 PXMBNI16FBF04ASCPG9

PXMBNI16FBF04ASCPG9概述

    # 高质量电子元器件产品文章

    产品简介


    Bulgin的M16系列圆型自动化连接器是专为恶劣环境下的工业应用设计的电子元件。这些连接器具有坚固的金属外壳和IP67防护等级,确保在连接时不受灰尘和水的影响。M16系列连接器提供了多种连接选项,适用于电源和信号传输,确保在各种苛刻条件下可靠运行。

    技术参数


    主要规格
    - 接触点数: 3, 4, 5, 6, 8, 12
    - 电流容量:
    - 3, 4, 5, 6, 8个触点:≤7A
    - 12个触点:≤3A
    - 电压容量:
    - 3, 4, 5, 6, 8个触点:250V AC/DC
    - 12个触点:60V AC/DC
    - 绝缘电阻: ≥1003MΩ
    - 接触电阻: ≤5mΩ(3-8个触点),≤3mΩ(12个触点)
    - 电气破断电压: 2.0KV至1.5KV
    - 工作温度范围: -25°C 至 80°C
    其他参数
    - 防护等级: IP67
    - 锁紧机制: 螺纹锁定
    - 连接方式: 焊接端子
    - 接触材料: 插针为黄铜镀镍,插座为磷青铜镀金
    - 线缆接受直径: 5.0 - 7.5mm
    - 壳体材料: 黄铜镀镍
    - 颜色: 灰色
    - 机械操作寿命: 500次插拔
    - 螺母材料: 黄铜镀镍
    - 密封材料: Viton(氟橡胶)

    产品特点和优势


    Bulgin的M16系列连接器拥有多种独特的优势:
    - IP67防护等级: 保证在严苛环境中保持稳定连接。
    - 高电流容量: 适合需要大功率传输的应用场景。
    - 优秀的EMI屏蔽: 减少电磁干扰。
    - 多样化配置: 可选3到12个触点,适用于不同需求。
    - 坚固耐用: 采用金属外壳,经久耐用。

    应用案例和使用建议


    应用案例
    M16系列连接器广泛应用于工业自动化、机器人技术、军事通信系统等领域。它们可以用于各种工业设备和机器之间的电力和信号传输。
    使用建议
    - 选择合适触点数量: 根据实际需要选择合适的触点数量,以满足电力和信号传输的需求。
    - 正确安装: 确保按照说明书进行正确的安装,特别是在高压环境下使用时更应注意。

    兼容性和支持


    M16系列连接器与多种不同的电气和机械装置兼容。对于其他Bulgin产品和特定系统的兼容性问题,建议联系制造商获取详细信息。此外,Bulgin提供全面的技术支持和售后服务,确保用户在使用过程中得到充分的支持。

    常见问题与解决方案


    问题一: 如何检查连接器是否正常工作?
    - 解决方案: 使用万用表测试连接器两端的电阻和电压,确认接触良好且没有故障。
    问题二: 连接器接触不良如何解决?
    - 解决方案: 清洁连接器插针和插座,确保没有灰尘或污垢影响接触效果;重新锁紧并检查安装是否正确。
    问题三: 连接器出现损坏怎么办?
    - 解决方案: 检查是否有物理损伤,如果发现损坏,请立即更换新的连接器。

    总结和推荐


    综上所述,Bulgin的M16系列连接器以其坚固耐用、多功能、高可靠性等特点,在工业应用中表现出色。无论是对于工业自动化还是军事通信系统,M16系列连接器都是一个理想的选择。我们强烈推荐该产品给那些对高质量连接器有需求的工程师和技术团队。
    总之,如果您正在寻找能够适应严苛环境并提供卓越性能的连接器,Bulgin的M16系列连接器将是您的最佳选择。

PXMBNI16FBF04ASCPG9参数

参数
外壳材料 Brass
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 银色
端接 焊盘
额定电流 7A
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

PXMBNI16FBF04ASCPG9厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXMBNI16FBF04ASCPG9数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXMBNI16FBF04ASCPG9 PXMBNI16FBF04ASCPG9数据手册

PXMBNI16FBF04ASCPG9封装设计

查看详情并下载
Symbol
Footprint
3D Model
